儲油罐附件包括為了便于日常維護管理、完成收發油作業等生產過程而設置的輔助性附件，如放水管、量油孔、梯子、欄桿、液位計等；也有為了保證油罐安全，防止和消除各類油罐安全事故而設置的，如：阻火器、呼吸閥、安全閥、靜電接地裝置等。附件的安全性、可靠性直接影響儲油罐的運行安全。

1 儲油罐附件存在的幾個問題

（1）在油罐大呼吸作用下，由于罐內空間體積變化，造成混合氣體外溢或外部空氣進入罐內，罐頂液壓安全閥的液位測量桿沿著測量孔上下跳動。液位測量桿和液壓安全閥測量孔之間容易發生摩擦，產生火花，伴隨著油罐呼吸作用，當油氣混合空氣遭遇火花時，存在嚴重的火災隱患（圖1）。

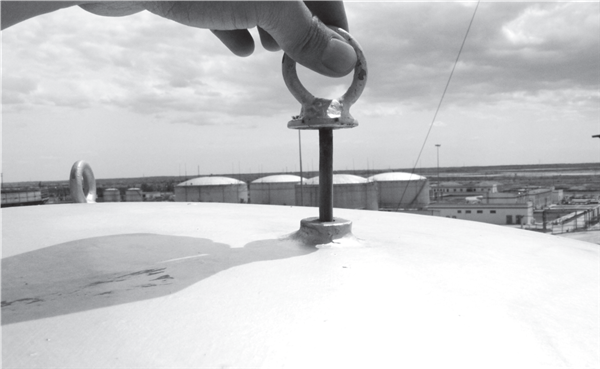

圖1 拱頂罐液壓安全閥液位測量桿

（2）大部分儲油罐放水管線上只設置一個閥門，如果該閥門出現閥門關閉不嚴、閥門泄露、閥門損壞等故障，極可能發生原油泄漏事故（圖2）。

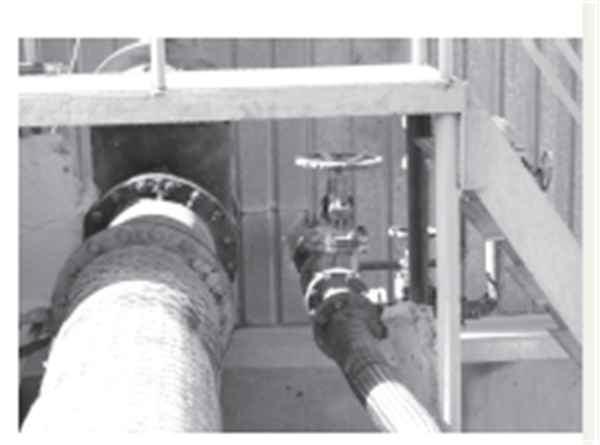

圖2 大罐放水閥

（3）罐體消防管線放水采用立管末端排水方式。而排出來的水直接排在罐體散水水泥板上， 經過長年運行，導致水泥板加速老化，出現裂縫，嚴重的可能導致大罐地基變形，威脅大罐運行安全（圖3）。

圖3 罐體散水水泥板

（4）固定式消防滅火系統通過消防管線輸送的泡沫液經過罐體上的泡沫發生器進入罐內滅火。泡沫液必須首先擊碎泡沫發生器上的玻璃擋板才能進入罐內。所以泡沫發生器的玻璃擋板是否能順利的被擊碎，直接影響到大罐滅火（圖4）。

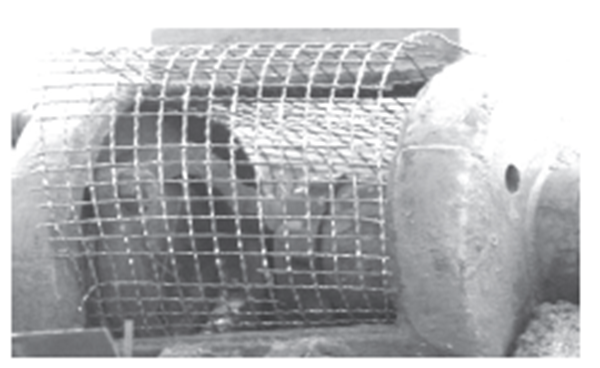

圖4 泡沫發生器玻璃未被擊碎

（5）大罐靜電釋放技術利用金屬導體直接接地放電的方式來消除人體靜電。員工每次上罐前觸摸金屬導體，釋放身體上的靜電，靜電通過靜電釋放儀下面的接地線釋放到大地。存在以下隱患：

接地線是普通的黃綠接地線，從靜電釋放儀直接連接到地下接地模塊上，未采取任何保護措施。地面接地線出現絕緣層脫落、接線鼻生銹、斷線、老化等問題（圖5）。

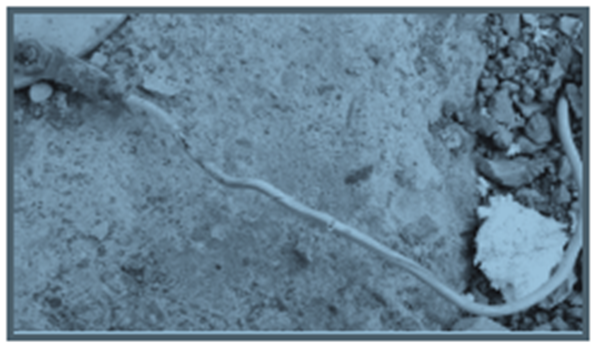

圖5 靜電釋放儀接地線

2 提高儲油罐附件安全可靠性對策

（1）使用絕緣膠皮，制作防震墊圈，安裝在量油尺上，這樣可以有效避免液位測量桿和液壓安全閥測量孔之間的直接碰撞接觸，杜絕火花的產生，從而消除了安全隱患（圖6）。

圖6 液壓安全閥液位測量桿

（2）在原有的放水閥后面增加一個大罐放水閥，用兩個閥門控制放水作業。

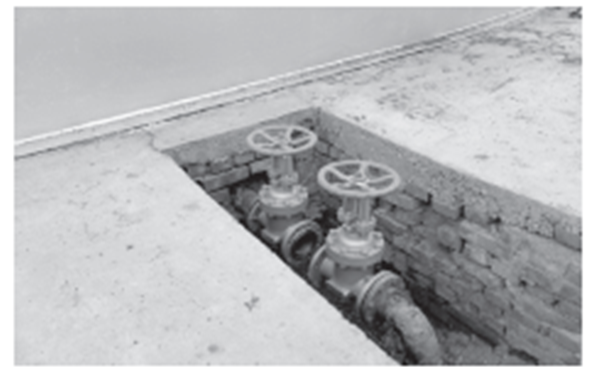

圖7 新增加的放水閥門

罐根閥門為應急控制閥門，處于常開狀態， 當后面的放水閥出現隱患時，起到切斷管內介質的作用；第二個閥門為放水閥，日常放水作業時通過操控該閥門實現放水作業（圖7）。   其優點如下：

提供應急保護。若放水閥門出現問題，可以關閉應急控制閥，防止失控，避免原油泄漏事故的發生。

減少油品損失。每次放水閥門維護保養時， 需要開關閥門，這樣或多或少會(huì )有原油流到下水道里，有浪費現象。若有兩個閥門分別控制，有效避免了保養過程中的原油浪費。

(3)在消防管線立管末端上安裝一個彎頭， 使消防管線內的水排放在散水外邊，防止水溢流在罐體散水上，確保散水水泥板的完好（圖8）。

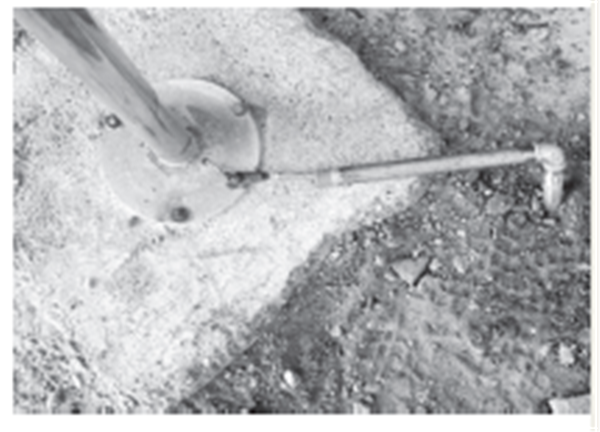

圖8 消防放水閥門

（4）將刻紋“十字”的玻璃擋板改為刻紋“米字”的玻璃擋板，如圖9所示，并將刻劃面朝向罐內方向安裝。安裝和日常維護時應注意以下兩點：

在安裝玻璃擋板時，要緊固固定螺栓，否則玻璃擋板不易被擊碎，并將四周密封膠墊密封嚴實，防止油氣泄漏。

在巡檢和維護時，應對玻璃擋板緊固螺栓、密封膠墊進行檢查，確保玻璃擋板不松動，防護網無缺失，防護罩完好，檢查完畢后將防護罩蓋緊， 防止風沙將玻璃擋板打裂。

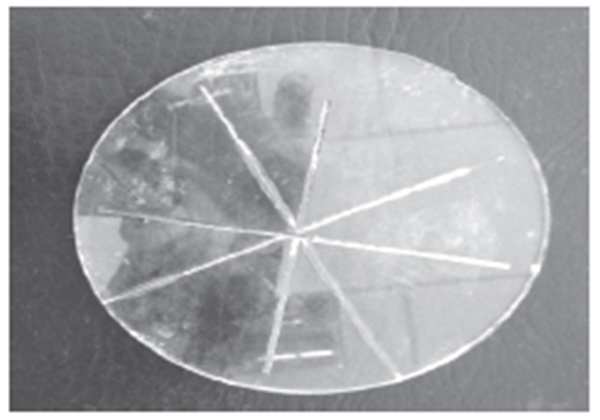

圖9 泡沫發生器玻璃擋板

（5）靜電釋放儀接地線應通過電纜套管安裝，埋地部分的電纜套管要進行防腐處理。兩端接線部分線鼻涂抹導電膏，再用電工膠帶纏繞保護， 避免接地線的損壞（圖10）。

圖10 泡沫發生器玻璃擋板

3 結束語

儲油罐附件的維護和使用看似是一項普通的技術工作，實則是油庫安全生產的基石和保障。受環境、地理、作業方式和作業性質的影響，總會(huì )有或多或少、方方面面的問題擺在實際運行的面前， 只有具體問題具體分析才能找到最佳的解決方案�？傉敬蠊薷郊�在運行中出現的問題，通過現場處理后，得到了很好的解決，為大罐運行安全積累了一定的經驗，確保了企業的平穩運行，也為今后解決存在的類似問題提供了思路。◢

作者簡介：巴哈提爾•阿哈買提，新疆油田油氣儲運分公司總站副站長兼安全監督，工程師

《管道保護》2015年第6期（總第25期）
