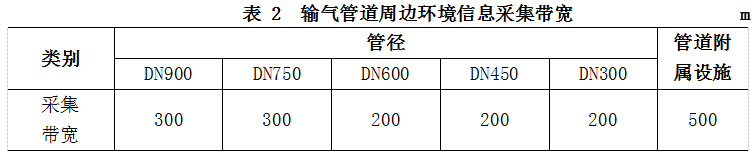

（3）管道周邊環境信息數據采集： GB 32167-2015中輸氣管道的潛在影響區域是依據潛在影響半徑計算的可能影響區域，因此，用輸氣管道潛在影響半徑制定了管道周邊環境信息采集帶寬（表2）。d2

輸氣管道潛在影響半徑可按照式（1）計算：

式中：d：管道外徑， mm； P:管段最大允許操作壓力，MPa； r:受影響區域的半徑， m。

1.4  明晰數據采集內容

數據采集的內容既要滿足相關標準規范的要求，也要滿足管道信息收集的要求，同時需滿足公司管道運行管理的需求，經反復研討、實踐，修改、補充和完善，確定數據采集內容子項、周邊環境信息、管道隱患信息以及應急信息收集內容統計表。

1.5  制定數據采集流程

根據確定的管道信息采集內容，按照采集的信息進行分類，采取分段實地踏勘現狀管道的策略，規定每次走線采集不同的信息，并分類統計、匯總。

1.6  明確數據采集方法

采用外業實地踏勘和內業數據處理相結合的方法。

（1）對管道經過3次實地踏勘和走訪，分類采集管道數據，并在現場錄入現場信息收集表格。

（2）利用谷歌地圖、航拍圖和管道中線坐標在地圖確定管道位置和中線路由，確定不同管道規格的采集范圍界限，初步在地圖中收集管道有關信息并整理、匯總。

（3）經內業數據與外業數據比對，若所采集的數據有遺漏或對準確性有疑問時，再次到現場進行確認及數據補采。

（4）數據結果實施重點數據全檢和非重點數據分層抽檢相結合的檢驗方法。

按照上述方法，數據采集覆蓋了全線管道、場站和閥室等周邊基礎信息數據，并施行公司管理人員、現場巡線人員和采集方三方抽樣檢查和共同驗證的過程管控制度。再組織多次、多項聯合驗收，檢驗信息數據的符合性和準確性。

2  研究成果

累計完成了1.83億平方米線路踏勘，收集9 183條管道周邊信息、27 414張有效現場記錄照片，出版了54份報告。同時完成了全線輸氣管道地區等級復核、高后果區識別以及并行油氣管道的摸查。

地區等級復核對摸清管道周邊現狀，認識管道周邊社會(huì )信息的變化具有參考作用。高后果區識別可強化應急管理，以此編制高后果區突發事故現場處置方案。并行管道摸查對建立通報機制、預防第三方破壞、預防地質災害、陰極保護之間的相互干擾、自身管道失效等方面具有指導意義。

3  結論

數據采集研究方法符合《油氣輸送管道完整性管理規范》要求，對管道企業開展相關工作具有很好的借鑒作用。

經組織國內專家評審，與會(huì )專家一致認為研究成果屬于國內天然氣管道行業首次全面采集管道信息的有益嘗試，具有開創(chuàng )性和示范性，為企業提升管道管理水平奠定了基礎。

作者：謝虹，女， 1973年生，工程師，1996年畢業于中國石油大學（華東）化工工藝專業，現主要從事天然氣管道設計及運營管理方面的工作。

《管道保護》2017年第5期（總第36期）
