于晶晶  孫國強  涂明躍  顏剛

中石油北京天然氣管道有限公司石家莊輸氣管理處

陜京管道（光纜）穿越河北省保定市蠡縣、衡水市安平縣麻山藥主要種植區，敷設總長度達48 km。當地適種耕地25萬畝，目前種植面積已達10萬余畝，年產量25萬噸，隨著價格節節攀升，種植面積逐年擴大。

1  收種期對管道（光纜）的危害

麻山藥種植期為每年3—6月，收獲期是每年10—12月，生長期約6個月。種植時采取旋耕機（見圖1）深翻開溝方式，旋耕深度0.8—1.2 m不等，翻耕深度有加深趨勢。收割采用收獲機或人工開挖。陜京二線管道（光纜）耕地段埋深范圍0.8–1.5 m，麻山藥機械收種對管道（光纜）安全威脅大，極易造成管道外防腐層機械刮傷，2005–2016年12年間陜京管道（光纜）穿越麻山藥種植區共發生7次突發旋耕作業斷纜事件。

圖1  麻山藥旋耕機

2  安全管理經驗

陜京管道線路人員以《石油天然氣管道保護法》為武器，走進田間地頭，向群眾送發各類宣傳品，開展宣傳工作；加強現場管理，創(chuàng )新管理手段，逐步改善了麻山藥種植區的風險環境，有效遏制了盲目施工對管道（光纜）帶來的傷害，從之前的2年5次斷纜降為9年2次斷纜（見圖2）。

圖2 陜京管道光纜斷纜統計

2.1  靠前管理，動態監護

2008年4月，成立管道維護站，專職負責麻山藥種植區管道（光纜）安全管理工作。通過貼近現場靠前管理，定期徒步巡檢，測量管道和光纜埋深，對地面標識位置進行復測，充分梳理掌握管道和光纜的基礎數據。全面排查、掌握種植戶信息，開春前進行外來承包戶登記走訪工作，始終堅持現場埋深開挖驗證、24小時全程監護制度，動態跟蹤外來承包戶種植信息、現場施工計劃。維護站每年監護旋耕、機械收獲作業2 200余次。

2.2 地頭宣傳，掌握信息

每季度通過現場走訪、宣講等方式積極與種植區沿線政府、公安部門、村委會(huì )建立聯絡(luò )關系；定期發放聯絡(luò )卡片、宣傳品對沿線地主進行逐戶走訪，與村民交心、友好溝通，逐步改善與地主間的企地聯系；對沿線旋耕機、挖掘機操作手登記造冊，定期電話、家庭回訪，發放物質獎勵調動機械操作手提供施工信息、計劃。充分攝取耕種信息，做到早發現、早介入。

 2.3  源頭改進，用備結合

鑒于陜京二線管道（光纜）運行經驗，陜京三線管道（光纜）建設時（2010年投產）采用了24芯G.655鎧裝直埋光纜—GYTA53，光纜采用“一用一備”模式將陜京三線光纜替換原陜京二線光纜，原有陜京二線光纜作為備用纜，應急情況時相互切換，保障數據傳送通暢。該段光纜與管道同溝敷設長度約54 km。（見圖3、4）。

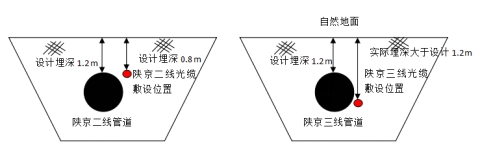

圖3  陜京二線管道（光纜）敷設埋深簡圖   圖4   陜京三線管道（光纜）敷設埋深簡圖

敷設位置位于管道順氣流（氣流即管道的前進方向）方向的右側。無特殊要求時光纜與輸氣管底外壁平齊，光纜與管道外壁的水平凈距≥300 mm。在特殊地段的敷設位置根據具體情況做適當調整。同時，其敷設深度應滿足表1要求。

表1  光纜敷設深度

陜京三線光纜敷設時加大埋深均大于1.2 m，嚴格控制將光纜敷設于管道右側5點鐘方向，有力地保障了投產運行7年來未發生1次斷纜事件。

2.4 優化敷設方式

陜京二線光纜經過2006年、2007年5次斷纜事件后，在中繼段光纜測試過程中發現部分地段平均損耗值達到了0.2 9dB/km（高于標準指標0.26 dB/km），光纜性質指標不達標。根據測試數據，結合現場開挖及排查情況分析，該段光纜埋設較淺，麻山藥旋耕種植時極易損傷光纜�，F場調查發現重新埋地敷設光纜，需人工開挖纜溝且地協難度大、費用高，最終采取架空方式重新敷設一條長度為3 km GYTA53-24B4光纜，每隔50 m架設1根12 m高水泥電線桿，在兩端光纜割接處開挖接續作業坑，將架設新光纜接續至原光纜上，廢除損耗值不達標段光纜(見圖5、6)。

圖5  光纜架空示意圖

圖6  光纜架空效果圖

2.5實施水工保護措施

對于埋深較淺的個別地段，在管道（光纜）上方覆蓋15 cm厚3 m寬鋼筋混凝土蓋板（見圖7），增加物理隔離保護措施，避免機械旋耕作業損傷光纜。

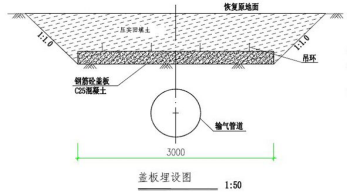

圖7  蓋板埋深示意圖

  作者：于晶晶，男，1985年生，本科，畢業于西南石油大學，助理工程師，主要從事管道管理工作。

  《管道保護》2017年第5期（總第36期）
