羅鋒 王國麗 單蕾 杜暢

中國石油規劃總院

隨著我國管道建設規模的不斷擴大，管道建設占用和穿越農田、果園、林地的土地的數量也在增加。根據石油天然氣管道保護法的有關規定，在管道中心線兩側各5米地域范圍內，禁止種植喬木、灌木、藤類、蘆葦、竹子或者其他根系深達管道埋設部位可能損壞管道防腐層的深根植物。然而從實際情況看，由于規定內容過于籠統，不僅執行有難度，而且和相關法律法規存在矛盾，由此帶來的經濟影響和社會(huì )問題不可忽視。因此，開展深根植物對管道防腐層影響的研究，對于保障管道安全，減輕管道建設和管護負擔，保護土地資源和農民利益具有重要意義。

1 深根植物對管道防腐層影響分析

1.1 防腐層類型的影響

根據查詢的資料分析研究，發現植物根系對管道防腐層的破壞多集中于早期采用石油瀝青防腐層管道上。一方面防腐層本身含有羥基、羧基等等官能團，易被微生物代謝利用，并在上面寄生和繁殖，從而引發微生物降解，老化或降解產生的低環化合物，容易被植物根系吸收并加重破壞；另一方面材料結構不致密，屬于溶-凝膠型膠體結構，產生降解老化后，材料部分物理性能（如針入度）下降較快，尤其抗外力擠壓能力下降，造成石油瀝青管道防腐層易于被根系穿透能力較強的蘆葦等植物根系破壞。

我國20世紀80年代中期以前建設的管道幾乎全部采用了石油瀝青防腐層，由于管道使用年限較長（已近40年），防腐層老化性能衰變現象嚴重，加之防腐層本身的缺陷，因而上世紀70年代、80年代建設的采用石油瀝青防腐層的部分管道腐蝕較為嚴重，曾發生多起管道腐蝕穿孔泄漏 事故。

從20世紀90年代起，我國新建管道已很少采用石油瀝青防腐層，而且大部分采用石油瀝青防腐層的管道已進行大修或更換。隨著改性石油瀝青、煤焦油瓷漆、環氧粉末、 3PE等具備較好的抗根系穿透能力的防腐層在長輸管道上的大面積使用，截止目前，尚未出現植物根系對這些管道防腐層破壞的研究報道。

3PE是由環氧粉末涂層（底層）、膠粘劑層（中間層）、聚乙烯層外層三層結構組成的防腐結構體系，其外層聚乙烯層具有優異的抗滲透性、抗生物降解、抗機械穿刺頂壓等性能。根據國外相關研究機構統計，到2010年3PE防腐層已占據了全球整個管道涂層市場的70%。

2.2 植物種類及自然環境的影響

在所有植物對管道防腐層破壞影響的案例中，蘆葦、慈竹等高大禾本科植物因其根系的頂破、穿透能力很強，對管道防腐層破壞影響最為嚴重，國內發現多起蘆葦其根系穿透對石油瀝青防腐層且根系繼續生長的現象，造成管道嚴重腐蝕。

1999～2003年西南油氣田公司開展的不同植物根系對管道防腐層的影響調研的現場調查，四川農業大學的石錦安對此次調研的24個樹種109株植物根系對防腐層的影響進行了歸類統計及分析，認為植物根系對管道防腐層的破壞影響與植物品種有較大關系，調查中發現慈竹、蘆葦等高大禾本科植物以及黃角樹、香樟樹等部分高大喬木對石油瀝青管道防腐層影響破壞較大。

蘆葦、竹子屬于管道保護法第三十條禁止種植的深根植物。然而，蘆葦、慈竹等禾本科植物在自然生境中是以根狀莖繁殖為主，而且也可以通過種子繁殖，蘆葦的種子就是隨風傳播的。類似蘆葦、慈竹這些非人工種植、主要靠自然繁殖的植物，設想若在其適宜生長的大片區域內，采用人為限制種植的方式控制植物的生長區間，通常難以做到。當管道從蘆葦地通過時，采取人為清除方式限制蘆葦在管道上方的生長，由于蘆葦橫向的根狀莖，通過根狀莖繁殖和種子隨風傳播繁殖，人為限制蘆葦生長方式恐怕無法實現。

葡萄屬于藤本類植物，也是管道保護法第三十條禁止種植的植物。根據對西氣東輸二線新疆段管道沿線釀酒葡萄及鮮食葡萄種植區域的現場開挖檢測結果，葡萄根系水平分布范圍一般為距主干管道兩側30cm以?xún)�，垂直方向分布一般深度�?0cm，若土壤質地較硬，60cm以下土壤基本無根系分布。由此基本可以確認西二線管道沿線種植的釀酒葡萄及鮮食葡萄的根系無論是垂直方向分布還是水平方向分布均在在100cm以?xún)�。國外學者研究發現，根系分別與土壤質地密切相關，當葡萄根系生長產生的力大于其所遇土壤的機械阻力時，根系才能繼續生長，但當土壤硬度達到30 kg/cm2時，葡萄根系不能穿過土壤；葡萄根系生長的適宜溫度為15～25℃，超過25℃根系將迅速木栓化或死亡。目前我國大部分新建管道的管頂埋深據地面均大于1.0m，管道埋設的深度位置種植葡萄的根系一般很少分布。

2 管道上方種植植物對策研究

2.1 3PE管道防腐層抗頂壓穿透能力

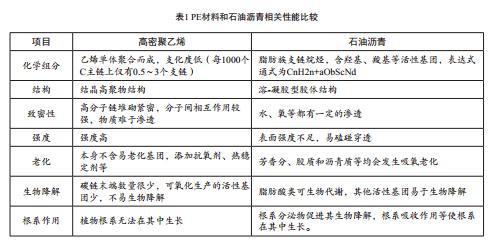

3PE是現階段我國新建管道選用最多的管道外防腐層，本世紀我國修建的西氣東輸一線、陜京二線、西氣東輸二線等大型管道無一例外均選用3PE涂層為管道外防腐層。3PE的外層為聚乙烯材料，聚乙烯材料屬于非極性結晶高聚物，高分子鏈排列規整，堆砌緊密，分子間相互作用較強，物質滲入非常困難；使得氧、水以及其它會(huì )促進降解的化學物質難于滲透，聚乙烯材料可耐大多數酸堿及油脂的侵蝕，聚乙烯在室溫不溶于任何溶劑。由于聚乙烯的高相對分子質量結構和其憎水性，使得聚乙烯具有良好的抗滲透及抗光氧老化、熱氧老化性，可以有效抵抗各種介質及溫度變化的影響；在土壤環境中，聚乙烯具有很好的抗生物降解性能。在植物適宜生長的溫度范圍內（一般不超過45℃），植物的根系分泌物是難以對聚乙烯材料產生溶脹、溶解等作用的。表1為PE材料和石油瀝青相關結構及性能的比較。

通過開展模擬防腐層外層PE材料在土壤環境中可能遭受的植物根系生長發育生產的頂壓狀況，進行的壓痕試驗測試結果證明：在溫度達23℃時，5MPa頂推壓力對PE防腐層產生不足2%的壓深比，10MPa頂推壓力對PE防腐層的最大壓深比為3.32%；50℃時，10MPa的實驗條件下，PE材料防腐層的壓深比也僅為5%左右。

通常植物根系的生長適宜溫度在35℃以下。由此看來，對于采用3PE為管道外防腐層的管道，可不必過多考慮植物根系生長擴展及根系分泌物對管道防腐層的破壞影響。

開展的管道外防腐層PE材料及防腐層補口材料（PE熱收縮帶）頂破強度（抗穿刺力）實驗試驗結果證實：在材料下方未附著剛性支撐物的情況下，試件頂破時所需的頂破力（頂破壓強）均大于葡萄根系所能承受3.0MPa的最大土壤推頂力（即：葡萄根系生長發育擴張力），管道外防腐層PE材料試件的頂破強度均大于3.0MPa這一葡萄根系生長發育最大壓力值，見圖3。由此可見，葡萄植物根系生長發育產生的擴展力是不能穿透、沖破3PE腐層的。

2.2 不同區域地段管道外防腐層選型的要求

鑒于石油瀝青防腐層易被植物根莖穿透，國家標準《鋼質管道外防腐控制規范》 (GB21447-2008)規定：在蘆葦地帶和細菌腐蝕較強的地區，不應使用石油瀝青等易被植物穿透和不耐細菌腐蝕的材料做防腐層；石油行業標準《埋地鋼制管道石油瀝青防腐層技術標準》（SY/T0420-97）中也指明：石油瀝青外防腐層管道不宜敷設在水下或沼澤及蘆葦地帶。若選用瀝青材料作為管道外防腐層的管道，在管道路由選線時應盡量避繞沼澤、蘆葦地帶和細菌腐蝕較強的地區，以防止蘆葦等植物根系對管道防腐層的破壞。若采用石油瀝青外防腐層的管道通過蘆葦地帶和細菌腐蝕較強的地區，應對管道防腐層進行更換。

對于紅柳、梭梭、膜果麻黃等我國新疆、甘肅、內蒙古等西部沙漠地區廣泛分布的植物，其根系較為發達，大部分主根深達2m以上，最深者可達4m～5m以下的地下水層。沙丘下的紅柳，根扎得更深，最深、最長的可達30多米，以汲取水分。若條件適宜，這些沙漠植物多是遍地生根、開花、結果。因此，在這些沙漠植物分布較多的地區，應慎重選用類似石油瀝青等表面強度低的管道防腐層材料。

為防止深根植物對管道損傷、破壞，應從管道本質安全入手，提高管道自我抵御外界破壞的能力。在管道防腐層選型和管道路由確定時應充分考慮植物根系可能對防腐層產生的不利影響，盡量選用優異的抗滲透性、抗生物降解、抗機械穿刺能力強的外防腐層類型，如3PE防腐層。

2.3 合理確定管道周?chē)�限種植物種類

對于采用石油瀝青等易發生微生物降解、表面強度低的管道防腐層，在管道中心線兩側各5m范圍內應禁止種植深根植物；對于采用3PE為外防腐層的管道，其防腐層自身可以有效抵御植物根系的破壞，管道上方及周?chē)�植物的限種應主要從是否影響管道運行維護及搶險角度考慮。

維搶修工作最重要環節就是用盡可能短的時間到達事故地點，清除泄漏點周?chē)�的障礙物，快速開挖進行搶修。類似葡萄、枸杞等樹干根莖不是很粗壯，人工可以快速清除的，且種植區域車輛可以進入的，對管道維修與搶修不會(huì )產生影響的植物，在管道的上方或周?chē)�是可以種植的。類似黃角樹、香樟樹等高大喬木，成年樹木根系發達，樹干粗壯，出現緊急情況時，樹木砍伐、根系清除十分困難，有可能延誤搶險處置時間，使險情得不到及時、有效的處置，在管道中心線兩側各5m范圍內不宜種植。類似蘆葦、竹子等在特定區域內以自然繁殖為主的植物，若其枝干未過于粗壯，出現緊急情況時，易于砍伐、可快速清除，正常情況下應允許其自然生長，不必砍伐、清除。若枝干粗壯，不易砍伐、清除，且有可能妨礙維搶修作業的，應及時砍伐、清除。

3 關于實施管道保護法第三十條

管道保護法第三十條規定在管道中心線兩側5m的地域范圍內禁止種植喬木、灌木、藤類、蘆葦、竹子或者其他深根植物的主要理由，是基于植物的根系可能損壞管道防腐層使防腐層失效、妨礙管道的正常維護及應急搶險作業。根據本文的分析研究，提出如下建議。

1）根據調查、了解的信息，植物根系對管道防腐層的損傷僅限于石油瀝青管道防腐層，管道保護法第三十條規定是否針對所有類型的管道防腐層，建議相關部門審慎考慮。

2）我國地域遼闊，植物種類繁多，不同種類的植物其根系發育特點差異顯著，即使同種類型的植物，因生長地域和環境的不同，根系的生長發育差異也不盡相同。有關管道上方及周?chē)�限制種植植物的規定，應充分考慮管道通過區域的環境特點、不同植物的生長發育及根系分布特點以及不同類型防腐層的抗植物根系損傷的能力，區別對待。

3）加強法律相關條款的基礎研究，充分了解、掌握國內干線管道通過區域農作物、樹木等植物的生長及根系發育特點，確定其對管道防腐層和管道維搶修作業的影響程度和范圍，科學、合理地加以限制。 ◢

參考文獻

[1].石錦安. 深根植物對埋地天然氣輸氣管瀝青涂層的影響[J]. 四川林業科技, 2005, 26(2): 56-60.

（作者：羅鋒，高級工程師，1965年生，北京化工學院應用化學系畢業，主要從事油氣儲運項目前期規劃、防腐專業設計及科研工作）
