羅鵬

中國石油管道公司

青島11•22特大事故發生后，國務院安委會(huì )在全國范圍內開展了油氣輸送管道安全隱患專項排查整治工作。據統計，全國共排查出違章占壓、安全距離不足、不滿足安全距離要求、交叉穿越等管道安全隱患近3萬處，其中中石油集團所屬長輸管道共排查出7000多處安全隱患。管道占壓是嚴重威脅管道安全、公眾安全和生態安全的突出問題，必須予以清理。清理管道占壓的根本目的是，確保管道運行安全和方便維搶修作業�；�于此，分析不同種類占壓物對管道安全、維護和搶修的影響，采取靈活有效的治理措施，具有現實意義。

1 管道占壓定義

根據管道保護法第三十條規定，在管道線路中心線兩側各5米地域范圍內，種植深根植物，修建建筑物、構筑物或堆放其他物體等[1]，即形成管道占壓。法律雖然規定了中心線兩側5米范圍內不能種植深根植物，但沒有明確禁止種植的深根植物的具體類別名稱，因而不能很好地起到規范作用。占壓管道的建筑物、構筑物不同于建筑法規定的一般違章建筑。建筑法規定，所謂違章建筑，是指未經主管部門的許可而擅自動工興建的各種建筑物和構筑物，一般是未取得土地使用權，或未取得建筑許可證。而占壓油氣管道的建筑物、構筑物則不同，大多在建設之前得到了主管部門的許可。

2 管道占壓危害

管道上方有些深根植物的根系能穿透管道的石油瀝青防腐層，導致外防腐層失效，起不到保護作用。管道上方粗壯高大、叢生的植物還會(huì )妨礙管道的日常巡護、檢測和維修作業，特別是在發生管道泄漏事故的緊急情況下，大型搶險救援機具難以通行，影響事故的應急救援和搶險工作。占壓管道的建筑物、構筑物及重物，會(huì )使管道長時間承壓，造成管道發生變形，影響清管器、檢測器的正常通過。同時，管道上方的建筑物、構筑物和堆放的重物使作業面積縮小，影響搶險機具和車輛通行。另外，管道占壓建筑物還容易成為犯罪分子實施盜油、盜氣等違法活動的窩點，近年來公安機關多次發現不法分子借管道附近建筑物掩護，在輸油管道上進行打孔盜油[2]。

3 管道占壓物分類

3.1 建構筑物

（1）建筑物。 國家安監總局2014年下發的《油氣輸送管道安全隱患分級參考標準》規定[3]，人員密集程度是占壓隱患分級的重要影響因素。建筑物往往是人員密集場所，因而是占壓清理的重點。 GB50253-2014《輸油管道工程設計規范》和GB50251-2015《輸氣管道工程設計規范》均規定，管道中心線與建筑物的最小距離不應小于5米。從這兩個強制標準看， 5米是管道保護的紅線， 5米范圍內的建筑物必須拆除。但并不是說拆除5米范圍內的建筑物就萬事大吉，根據設計標準規定和完整性管理要求，管道5米外附近建筑物增多、人員活動增加，管道設計標準就要升級，當管道通過地區從一級地區上升至三級、四級地區時，需要通過增加壁厚、增設安防設施等來增強管道本質安全，在后期運行管理中，應該將該段管道作為高后果區重點進行管理，加密巡護。關于這一點，可以認為是占壓清理工作的延伸。

（2）構筑物。 管道保護的5米核心區域，不僅針對地上空間，也包括地下空間。能造成管道上方形成密閉空間的構筑物（如倉庫、溫室大棚）也必須拆除或禁止。管道中心線5米范圍內，還應禁止修建地下室、地下車庫、儲藏室等地下構筑物。因為在管道附近修建地下構筑物，一旦油氣發生泄漏，容易形成油氣聚集，導致發生爆炸。除上述兩類構筑物之外，在實際工作中最常碰到的構筑物就是圍墻圈占。圍墻對管道占壓面積較小，合理設置的墻體結構不會(huì )對管道安全造成影響。對于與管道交叉的圍墻，要杜絕基礎抵達管道和影響通視的實體圍墻，可采用鐵藝或鏤空磚墻。圖1為某管道上方占壓清理中整治后的圍墻。

圖1 某管道上方圍墻整治后照片

（3）水泥地面。 管道穿越人口稠密區時，沿線居民出于生產生活的需要，有可能將管道上方的地面用水泥進行硬化。太厚的硬化層在管道維搶修等時會(huì )影響開挖效率，配有鋼筋的混凝土地面還會(huì )干擾地面檢測信號，造成外檢測數據失真。所以，應禁止修建配有鋼筋的混凝土地面，對于采用水泥切割機或者風鎬容易破除的較薄水泥地面（一般厚度不超過10厘米），可以允許修建。

3.2 地表植物

地表植物對管道安全保護的影響主要取決于兩個方面：一是植物的根系，即深度、廣度；二是植物的外形枝冠，包括粗細、高低和面積。研究表明，植物根系對管道防腐層的損傷僅限于石油瀝青防腐層管道，迄今為止尚未發現3PE管道防腐層被植物根系破壞的事件[4]。我國地域遼闊，植物種類繁多，不同種類植物根系發育特點差異顯著，即使是同類型的植物，因生長地域和環境不同，根系的生長發育也存在一定差異。對采用石油瀝青類防腐層的管道，其中心線兩側各5米堅決禁止種植任何深根植物；對采用3PE防腐層的管道，因其防腐層具有抵御植物根系破壞的能力，限種植物主要根據是否影響應急搶險來確定。下面對管道保護法中列舉的幾類植物分別進行探討。

（1）喬木、灌木。 喬木、灌木屬于木本植物，其樹莖木質化，堅硬直立，能多年生，根系發達。喬木樹體高大，如楊樹、松樹、槐樹等，根系清除困難，影響搶修作業，應予以禁止。灌木樹體較喬木矮小，但大多叢生，影響管道維護、檢測，但如果在管道正上面預留1米的巡檢寬度，可以允許種植。低矮灌木，如各種灌木類花卉及用于綠化的枸杞等，可以種植。

（2）藤類。 該類植物莖體細長，不能直立，只能依附別的植物或支持物。藤本按其莖質地的不同，又可分為木質藤本（如葡萄、紫藤等）與草質藤本（如牽�；�、長豇豆等）。這類植物根莖不是很粗壯，人工可以快速清除，種植區域車輛可以進入，對管道維搶修影響不大，可以允許種植。隨著國家對生態文明建設重視程度的提高，管道施工活動結束后還需要種植該類植物（尤其是匍匐式草質藤本植物）來進行植被恢復和水土保持。如圖2所示。

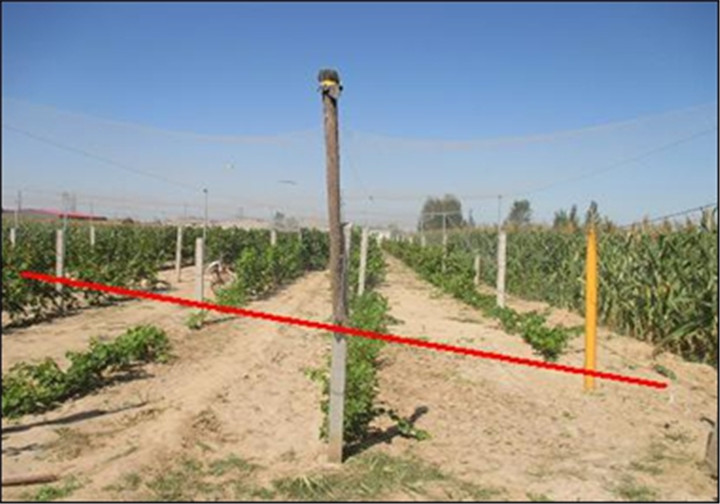

圖2 管道穿越葡萄園區

（3）蘆葦、竹子。 蘆葦屬于多年生高大禾草，根狀莖十分發達，國內曾發現多起蘆葦根系穿透石油瀝青防腐層現象，造成管道嚴重腐蝕。因而在石油瀝青防腐層管段，應禁止種植。但蘆葦對3PE管道影響不大，采用機械化工具也容易清除，因而在3PE管段不應禁止。事實上，蘆葦屬于野生植物，在適宜生長的區域內，以人為方式很難控制其生長范圍。竹子一般形體高大、生長迅速，但其地下莖是橫向生長的，清除并不太難，可以種植。

（4）特殊管段占壓物。 在占壓清理工作中，經常會(huì )碰到水泥澆筑、套管穿越、定向鉆穿越段等占壓物如何界定問題。該類管段，一旦發生泄漏事件，很少進行開挖修復，大多采用新建旁通管道的方式進行修復。管道本身不管從結構上，還是從防腐上，都采取了加強級保護，其上方的樹木可以不清除（參見圖3）。但是，該類管段上方的建筑物、構筑物必須清除。

圖3 套管穿越公路防護林

3.3 電線及塔桿

現有的管道和電力相關標準規范中，只有《埋地鋼質管道交流干擾防護技術標準》（ GB/T

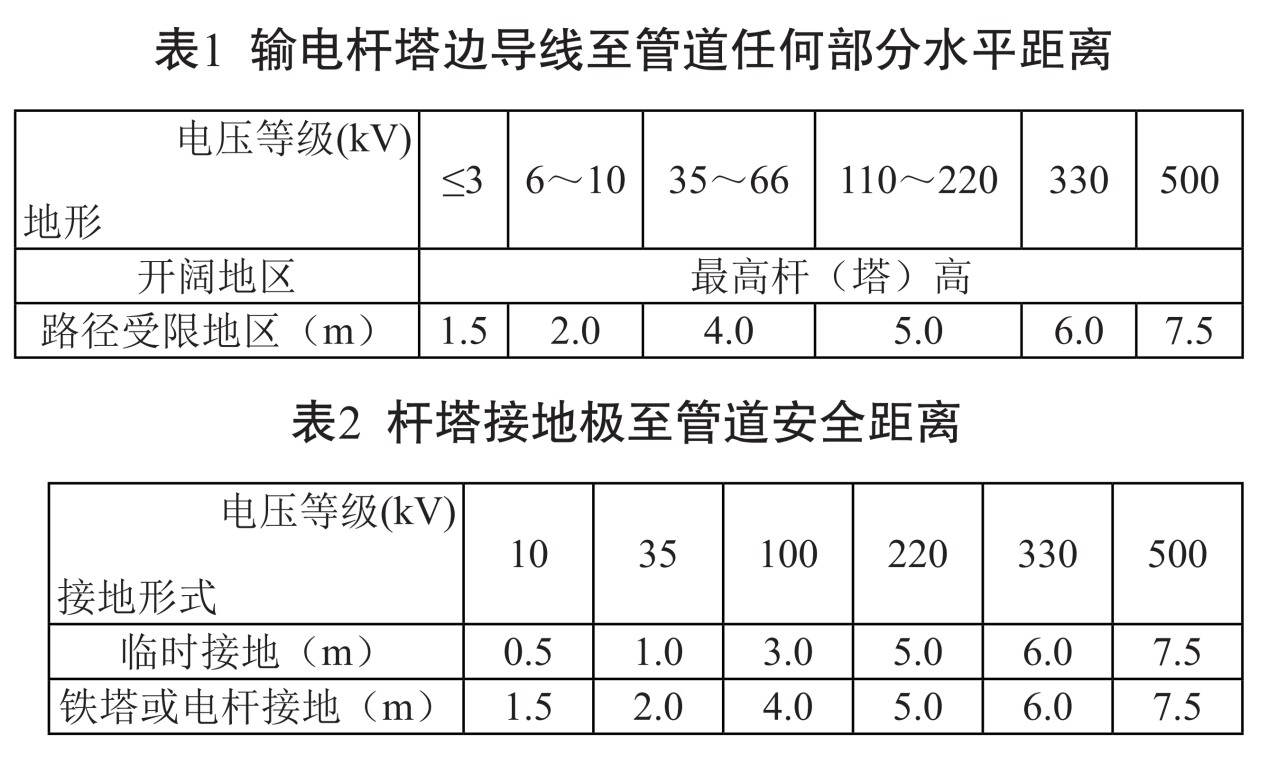

50698）從交流干擾腐蝕防護的角度，對埋地管道與高壓輸電線路的距離進行了規定：在開闊地區，與桿塔基礎最小距離不小于最高塔桿高度；在路徑受限地區，與塔桿邊導線及接地裝置的最小水平距離符合表1、表2規定。

該標準還規定，在埋地管道與架空送電線路的距離不能滿足上表的要求時或在路徑受限地區，在采取隔離、屏蔽、接地等防護措施后，表中規定的距離可適當減小，但最小水平距離應大于0.5m。為了合理利用資源和有效使用土地，在管道采取相應安全防護措施，且電線塔桿接地體水平距離不小于0.5m的前提下，可以對電線塔桿不做硬性拆除規定。但不得影響應急搶險時挖掘機、吊管機等大型搶修機具施工作業。

4 工作建議

（ 1）在目前的管道保護法律體系下，管道企業針對管道工程享有的權利（管道中心線兩側各5米的地域范圍內禁止種植特定植物、修建特定建筑物等）雖然較為明確，但由于管道占壓物種類比較復雜，在實際執行中各方理解存在偏差，建議開展不同類別占壓物對管道安全影響的研究，提出因地制宜的措施，如對地表植物進行歸類統計分析，對不同品種的植物針對不同環境特點和不同管道區別對待。

（ 2）管道占壓物的清理涉及到管道企業、土地所有者、土地使用者等多方的利益，需要相互協商、溝通和理解，才能有效解決。油氣管道承載著國家能源戰略及民生功能，具有極強的公共屬性。建議加大宣傳力度，充分宣傳油氣管道的公共屬性，宣傳管道對于經濟發展、能源安全、環境保護等方面的重要性，統一各方認識，促使管道沿線政府和民眾理解和支持管道工程。

（ 3）管道本身以及管道輸送的石油天然氣產品既是企業財產，也是國家財產，其本質是一種危險化學品，對社會(huì )存在安全風險，建議繼續強化現有行政監督體系，重視管道占壓隱患整改，以確保管道安全和公共安全。

參考文獻：

[1]張穹等編.中華人民共和國石油天然氣管道保護法釋義[M].北京：中國法制出版社， 2011:77-84

[2]湯長江. 依法清理管道違章占壓[J]. 中國石油企業， 2004,(9):100-101.

[3]國家安全生產監督管理總局. 油氣輸送管道安全隱患分級參考標準[M]. 2014.

[4]羅鋒，王國麗，劉俊峰等.植物根系對管道防腐層的影響及對策[J].油氣儲運， 2013,32（11） :1175-1178

(作者單位:中國石油管道分公司管道處)

《管道保護》2016年第4期（總第29期）
