黎暉 陳彬 田均 陳劍健 陳實

中海福建天然氣有限責任公司

LNG（液化天然氣）的氣化及輸送過程中存在易燃易爆介質，而且具有連續化、自動化和立體化特點，任何一個設備或部件出現故障，都有可能導致“連鎖反應”，影響站場的安全運行，因而迫切需要應用先進的管理理念對接收站實施管理。

安全儀表系統(Safety Instrumented System:SIS)是保障裝置工藝安全運行的重要措施，但其安全聯鎖控制方案配置是否合理，需要采用安全完整性等級(Safety Integrity Level: SIL)評估技術進行分析評估。本文探討了SIL分析在LNG接收站中的應用。

1 安全完整性等級

國際電工委員會(huì )（IEC）發布的安全儀表系統（SIS）的標準定義是，專用于安全的控制系統。在生產裝置或是設備可能發生危險或不采取措施危險會(huì )惡化的狀態下，安全儀表系統可以控制聯鎖或使裝置停車，從而避免其進入危險工況，保證生產、設備、環境和人員的安全，使危險和損失降到最低。

為了使安全相關系統達到相應的要求，需用安全完整性等級（Safety Integrity Level，SIL）來衡量系統實現風險降低的能力。IEC61508中將SIL劃分為4級，SIL1表示能將風險降低1級，即使系統出現事故的概率降低為原來的十分之一；SIL4表示能將風險降低4級，也就是說使系統發生事故的概率降低為原來的萬分之一。安全完整性等級的級別越高，系統的結構就越復雜，相應出錯的概率也就越低[1-2]。具體的安全完整性等級劃分見表1。

低要求操作模式是指，對一個安全相關系統提出的操作要求的頻率小于或等于每年1次并且小于或等于2倍的檢驗測試頻率的安全儀表功能。其余為高要求操作模式。

2 SIL定級和驗證

2.1 SIL定級

IEC61511-3(GB/T 21109-3)在附錄中推薦了4種SIL定級方法：半定量方法、安全層矩陣法、校正的風險圖及風險圖[3-4]。

其中，校正的風險圖法是指，在風險評估（如HAZOP）基礎上，采用風險圖表（RISKGRAPH）的方法確定安全儀表功能的完整性等級。風險圖表法通過4個參數之間的關系，反映出當安全儀表系統故障或安全儀表系統未設置時可能出現的危險狀態。這4個參數是：

S 危險事件后果（后果參數）

F 人員在多次暴露的危險區域的出現頻率（暴露參數）

P 避免危險事件后果的可能性（避免參數）

W 有害事件發生概率（需求參數）

圖1為S、F、P、W 4個參數與SIL等級之間的對應關系。評估出S、F、P、W 4個參數的級別，就可確定對應的SIL等級。

圖1 安全風險圖

2.2 SIL驗證

SIL驗證就是通過檢驗和測試，證明安裝完畢并調試了的安全儀表系統達到了安全要求規格書中規定的要求。

SIL驗證包含以下6個部分：①審查實際安全儀表系統與技術文檔的一致性。②檢查安全儀表系統的全部功能是否滿足規格書要求。③檢驗安全儀表系統的各項主要功能。④測試異常操作情況下安全儀表系統。⑤審查安全儀表系統的硬件結構是否符合IEC61508要求。⑥計算安全儀表系統中安全功能的安全完整性等級。

（1）IEC61508對硬件結構的約束

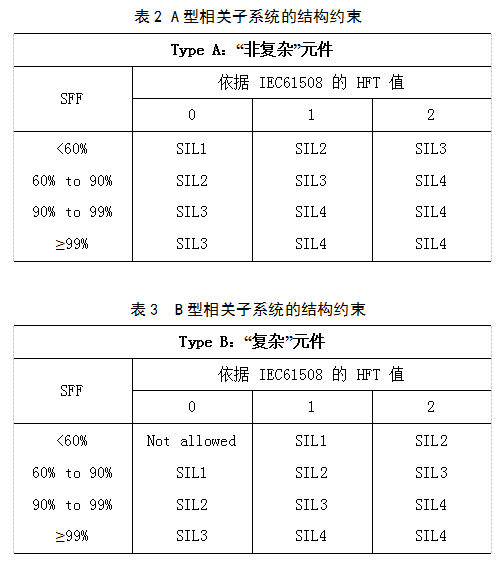

A型和B型相關子系統的結構約束將會(huì )依照IEC61508-2 中的相關表格（見表 2、表 3），SIL等級將會(huì )受限于安全失效分數（SFF）和硬件故障裕度（HFT）。

（2）安全失效分數

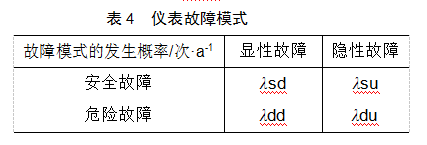

利用FMEA（Failure Mode Effect Analysis）分析方法可將儀表故障分為4種模式（見表4）：顯性安全故障λsd（如雷達液位計高頻模塊故障）、隱性安全故障λsu（如電流輸出短路）、顯性危險故障λdd（如壓力傳感器損壞）和隱性危險故障λdu（如電流輸出“凍結”）。

安全失效分數（Safe Failure Fraction SFF）計算公式如下：

SFF= (λsu + λsd + λdd )/( λsu + λsd + λdd + λdu )

（3）硬件故障裕度

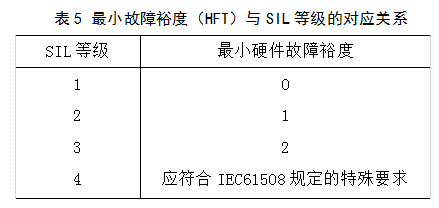

硬件故障裕度（HFT）指部件或子系統在出現一個或幾個硬件故障的情況下，功能單元繼續執行所要求的儀表安全功能的能力。硬件故障裕度是對冗余程度的一種描述。一個硬件故障裕度(HFT)N意味著N+1個故障將引起安全功能喪失。除了通過合適的設備選擇以外，還可以通過子系統冗余設計滿足所需要的安全等級。表5是ANSI/ISA-84.00.01給出的有關現場設備的最小故障裕度（HFT）與SIL等級的對應關系。

可以通過增加硬件故障裕度的方式來獲取較高的SIL等級。2.3  SIF回路的 PFD值計算

（1）整體計算思路

安全儀表功能的平均失效概率（PFD）由各元件相疊加，利用“故障樹”來完成，如圖 2所示。

圖2 安全儀表功能(SIF)的故障樹

每個元件的平均故障率為：

λ = 故障率；

TI = 功能測試間隔；

安全儀表回路的PFD值為：PFDSIF =PFD傳感器+PFD邏輯單位+PFD執行單元

（2）共因失效的處理

儀表回路故障可分為2類：硬件隨機故障和系統故障。

前者假定任何元件隨機發生導致儀表回路故障，獨立的硬件隨機故障的發生有一定的概率，這個概率是可以計算出來。來自于一個單個原因引起的共同原因故障，可能影響超過一個器件而導致儀表回路故障，這些故障叫作系統故障。這樣的故障包括設計或錯誤的規范、制造錯誤、維護能力差等。外部原因也可以導致系統故障（如火災、水災、電源故障或無儀表風等）。

β系數方法適合用來估算儀表回路的共同原因故障。根據IEC61508-6 典型的共同原因故障的β值在1%～10%范圍內。因此，10%可以作為共同原因故障導致危險發生的β值。

β系數用于傳感器和最終元件PFD值的計算， PFD共因 = β×PFD器件

3 SIL在LNG接收站的應用

3.1 資料準備

（1）SIL定級

①管道和儀表流程圖（P&ID）。②設計基礎。③工藝控制說明。④儀表控制邏輯圖或因果圖。⑤危險分析結果。⑥SIL主席要求提供的其他資料。

（2）SIL驗證

①管道和儀表流程圖（P&ID）。②工藝控制說明。③安全儀表系統安全手冊、安全要求規格書。④安全儀表系統硬件設計圖、網絡(luò )結構圖。⑤安全儀表系統硬件失效參數。⑥安全儀表系統儀表控制邏輯圖、因果圖及說明。⑦安全儀表系統調試記錄和報告。⑧安全儀表系統的變更和人員培訓記錄。⑨SIL主席要求提供的其他資料。

3.2 執行者

（1）SIL定級

經過專業培訓的SIL主席、SIL秘書、儀表工程師、工藝工程師、安全工程師等組成SIL分析小組進行SIL分析。其他專業人員（如檢維修人員、設備工程師等）必要時應參會(huì )解答相關問題，幫助會(huì )議順利進行。

（2）SIL驗證

經過專業培訓的SIL主席和SIL秘書進行資料收集、現場檢查及SIL驗證分析，編寫SIL驗證報告，并提交SIL驗證小組審查。SIL驗證小組應至少包含儀表工程師、工藝工程師、安全工程師等各專業人員。3.3 SIL定級和驗證結果

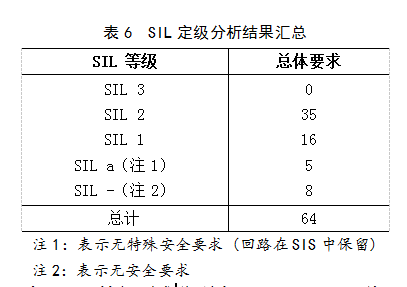

本次SIL定級研究共針對64個SIF進行了分析。分析過程中分別考慮了針對安全、環境和資產的SIL要求，從而確定總體的SIL要求。SIL定級分析的結果匯總見表6。

本次SIL驗證回路共51個，SIL等級要求分別為SIL1、SIL2二種。對于驗證無法通過的回路，提出了相應的整改方案。部分驗證結果見表7。

對于不滿足要求的14-PALL-0009，提出相關建議。

（1）分析聯鎖的基本功能要求，分析是否能夠減少回路中最終元件的數量。

（2）改變執行元件中01-XS-0032A 的檢驗周期，由1次/3月改為1次/月，計算PFDavg能不能滿足SIL2要求。4 結論

對福建LNG接收站安全儀表系統進行安全完整性等級評估，及時發現安全儀表系統設計或應用的不足，提出改進措施，保證安全儀表系統的合理性和有效性，對保證接收站的安全運行、防止發生重大事故具有重要意義。隨著SIL分析在我國的推廣，必將在提升工業安全性能、降低用戶成本等方面發揮更大作用。

參考文獻：

[1]IEC61508:Function safetyelectrical, electronic,programmableelectronic safety-related systems,2010

[2] GB/T20438：電氣/電子/可編程電子安全相關系統的功能安全，2006

[3]IEC61511:Function safety: safety Instrumented Systems for the process industry sector, 2003

[4]GB/T21109：過程工業領域安全儀表系統的功能安全，2007

作者：黎暉，男，1972年生，碩士，中海福建天然氣有限責任公司副總經理，主要研究方向為：LNG站線項目生產管理、設備設施完整性管理、長輸管線建設、數字化管道建設與應用。

《管道保護》2017年第3期（總第34期）
