何勇君1 許德昌2

1.中石化銷售有限公司華南分公司； 2.北京九碧木信息技術有限公司

隨著業務發展及信息技術的進步，管道企業現有的巡線系統在移動導航和辦公方面的不足越來越突出，特別是在隱患點管理方面，傳統的依靠人員帶路抵達的方式存在諸多弊端。為此，中石化銷售華南分公司與有關單位合作開發了基于移動導航的管道隱患點巡檢智能化管理系統。

1 長輸管道巡檢管理技術發展歷程

長輸管道巡檢管理技術大體經歷了5個發展階段，如圖 1所示。

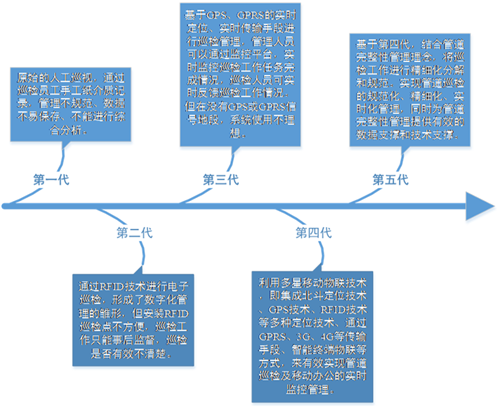

圖1 長輸管道巡檢管理技術發展歷程

新的巡檢管理技術，利用GPS、基站和IP混合定位模式，實現了施工點、樁號、巡線人員以及城市內公共資源POI檢索和定位，基于安卓系統建立了移動端的管道隱患點智能化巡檢導航系統，調用地圖SDK接口，借助管道、施工點、樁號等專業數據，在地圖上實現管道路由、站場、閥室展示和操作功能，進行地圖訪問。借助于導航系統，在陌生的管道現場環境無相關人員陪同且無網絡(luò )情況下，檢查人員仍然可以通過設定目的地、默認尋找最近路徑、判斷實時路況、語音播報等功能，實現路徑規劃和GPS導航，及時高效地抵達檢查點。同時，還可與管道巡檢系統集成，使各輸油管理部門外線管理人員能夠利用事件填報功能，第一時間將施工現場情況照片上傳，同步更新相關數據，真正實現智能化移動辦公。

2 研究?jì)热莺完P(guān)鍵技術

2.1 建立智能化管理體系

以管道安全、智能為目標的系統管理體系，通過對管道運營中面臨的風險因素的智能化識別和評價，制定相應的風險控制策略，將管道運營的安全水平控制在合理范圍，達到智能化風險預控、事故受控的目的。

2.2 提升規范管理手段

按照智慧管道管理數據庫規范，將隱患點巡檢管理的業務內容規范化，如：對事件進行分類分級管理；對隱患點巡檢業務內容進行標準化，使之與現有巡檢管理系統能夠無損傳輸和實現數據共享；通過綜合移動導航技術、物聯技術，實現信息的規范化實時傳輸；形成PDCA的閉環管理流程模式，使管道隱患點巡檢智能化管理更加科學、合理。

2.3 實現數據安全管理

對離線地圖數據、管道基礎數據、人員使用權限等關鍵數據進行加密、權限限制等技術手段，并從管理制度及管理體系上防止數據的泄密及外流。同時，利用四叉數據索引技術，有效管理4D數據及隱患點數據，大大提高了移動端的顯示、縮放、刷新速度。

2.4 綜合運用先進技術

綜合北斗定位、GPS系統、RFID電子標簽等定位技術，利用GPRS、3G、4G等網絡(luò )數據傳輸手段，在移動端實現電子地圖疊加管道線路走向，將位置信息、巡線信息、事件信息等實時展示在移動端，為管理人員提供幫助。

3 系統架構和主要功能

3.1 系統架構

如圖 2所示，系統通過服務器端與管道巡檢系統集成，實現用戶權限認證、數據同步、數據共享、數據加密及軟件的自動更新等。

圖2 系統架構示意圖

系統采用工作流平臺、地圖平臺、離線緩存技術作為運行的支撐基礎，實現基于移動流程審批、地圖查看及在無網絡(luò )情況下數據的暫存和導航。在移動端地圖上提供管道路由、站場、閥室展示和操作功能。采用GPS、基站和IP混合定位模式，實現施工點、樁號、巡線人員及城市內公共資源POI檢索和定位。通過設定目的地、默認尋找最近路徑、判斷實時路況、語音播報等功能，實現路徑規劃和GPS導航。

3.2 系統管理

系統采用分層架構，利用安卓開發環境搭建系統平臺，對管線路由、三樁一牌、場站閥室等專業數據進行封裝、加密、發布，使其與電子地圖能疊加顯示。通過授權為用戶分配權限，用戶使用移動導航系統時需要用戶名、密碼進行登陸，保證了數據安全。并且對離線地圖下載進行一級加密處理，只有授權硬件和對應用戶才可下載安裝。

（1）安裝管理

為保證系統的安全，系統安裝必須有序列號，通過管理員進行安裝，不能私自下載安裝。

（2）用戶管理

主要是對終端用戶進行增、刪、改、查等管理操作，通過部門級別、用戶/人員所屬關系，基于角色管理，實現對各用戶權限的分配和控制。與巡檢系統用戶保持一致。

（3）權限管理

主要是對終端用戶進行權限的分配和控制。

（4）離線地圖下載

支持用戶進行離線地圖包的下載，用戶在無網絡(luò )情況下仍可以使用導航系統。

3.3 系統功能

（1）隱患點智能化巡線展示

用戶可以根據業務內容需要，進行管線展示，同時能夠對地圖進行放大、縮小等操作。

首先根據輸油處、輸油站過濾出的隱患點列表，選擇要巡檢的隱患點，然后在地圖上可以定位到該隱患點的位置，查看該隱患點附近的協議酒店、加油站、停車場等關注信息；查看當前位置到目標隱患點的線路，并可以導航到隱患點所在的位置。

（2）實時定位及路徑導航

該功能將用戶當前位置在地圖上標注出來，并能隨著位置的變化而實時更新，即在地圖上定位用戶的當前位置。同時能夠根據用戶的當前位置與目的地，為用戶規劃巡檢路徑，并在地圖上顯示，進行實時路徑引導。

（3）興趣點管理

用戶進入導航系統桌面后，通過項目管理頁面對業務項目，如施工點、樁號、巡線人員及城市內公共資源POI等在移動導航系統進行應用與展示。

4 結束語

基于移動導航的管道隱患點巡檢智能化管理系統具有移動巡檢導航、移動端管線展示、資訊查詢、離線地圖下載及離線導航等多種功能，集成了管道巡檢與移動辦公的所有相關信息，并能對這些信息進行直觀、快速、形象、完整的展示，輔助用戶發現設備缺陷和危及管道安全的隱患，有效提高了管道巡檢管理的效能。

作者: 何勇君，男，工程師，主要從事成品油管道通信信息管理、管道完整性管理、管道巡檢管理等數字化應用的管理和研究工作。

《管道保護》2017年第2期（總第33期）
