李國海 董秀娟

北京天然氣管道公司

當前中外管道運營企業均利用SCADA系統控制管道的運行，如何利用SCADA系統使管道按照調控中心的遠程控制指令運行，有效代替現場操作人員，自動完成預設的控制邏輯目標，是實現站場無人值守、自動運行、遠程控制的關鍵。

1 中外天然氣管道運行管理對比

北京天然氣管道公司通過多年和北美管道運營企業持續開展對標交流活動，與國際專業評估機構進行合作，并對Enbridge、Alliance、 TransCanada和Vector等管道不同類型的站場及調控中心進行實地考察，初步得出以下結論：

（ 1）建設運行標準一致我國天然氣管道發展較晚，管道建設運行所遵循的主要設計

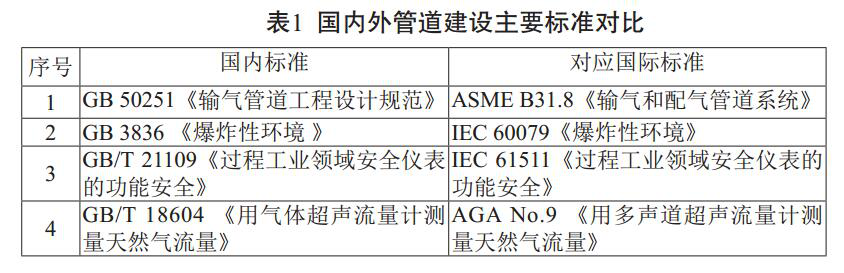

標準均來源于國外相應標準，主要依據是一致的（見表1）。

（ 2）運行管理模式差異明顯北美天然氣管道站場運行均由調控中心控制，站場以無人值守站為主，采用站場自動控制和調控中心遠控。管道沿線按區域設置有運行維護機構及極少量維護人員，主要負責所轄區域內站場、管線的現場維護管理。管道維搶修、大型設備維檢修、專業化維檢修等主要依托第三方服務商，甚至管道運行也可委托相關調控中心負責，通過合同管理保障管道的運營和應急處置。

國內天然氣管道運行由調控中心監視或控制，站場以有人值守站為主，采用站場遠程操作、部分自動控制及調控中心遠程監控。管道沿線按省域設置管理處，負責區域內管道、站場的現場運行管理，另設有專門的維搶修隊伍和巡線、看護人員。站場24 守，負責站場生產操作和日常運行管理。站場設備日常維護、維修主要依托管理處或維修隊，重大設備維護主要依托廠家或第三方服務商。

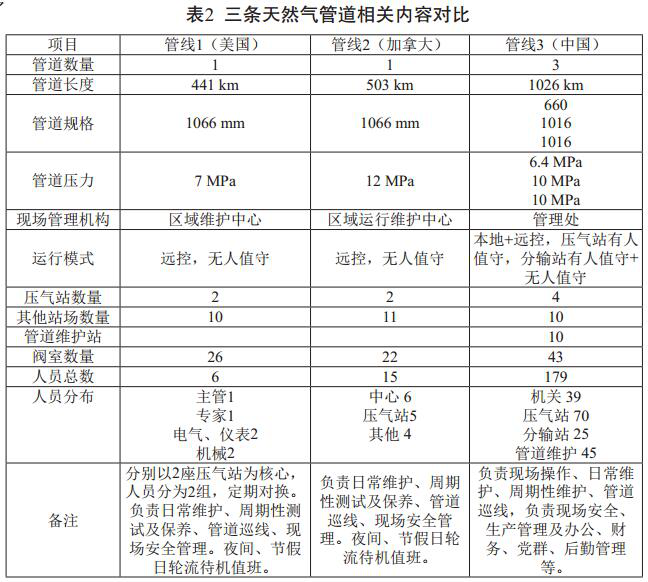

國內天然氣管道缺乏總體的、目標明確的、可操作性強的運行控制原則，標準執行分散，管道建設設計、設備采購與運行管理脫節，缺乏管道全生命周期運行整體需求及分析。兩者差異對比見表2。

2 天然氣管道遠程自動控制功能分析

通過SCADA系統可以實現管道運行參數監視、站場運行過程控制、報警響應、應急安全保護控制、數據處理與存儲、運行工況模擬及預測、輸差平衡與負荷預測等功能。但受社會(huì )環境、經濟條件、勞動力成本、技術進步程度的影響，目前SCADA系統的遠控模式有兩種。

（ 1）基于站場自動邏輯控制的遠程控制模式。中心調度員只對站場宏觀功能進行遠程操作控制，操作強度低，適用于大型管道及管網的遠控運行。

（ 2）基于人工遠程操作控制的遠程控制模式。中心調度員可對站場單體設備進行遠程操作控制，操作強度大，適用于單一小型管道的遠控運行。

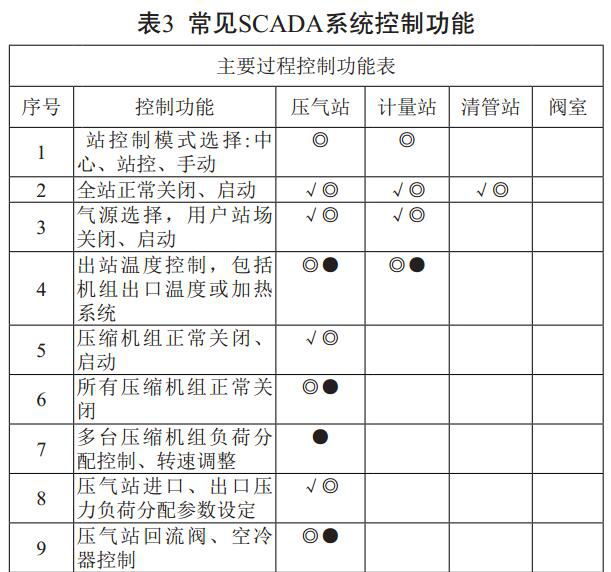

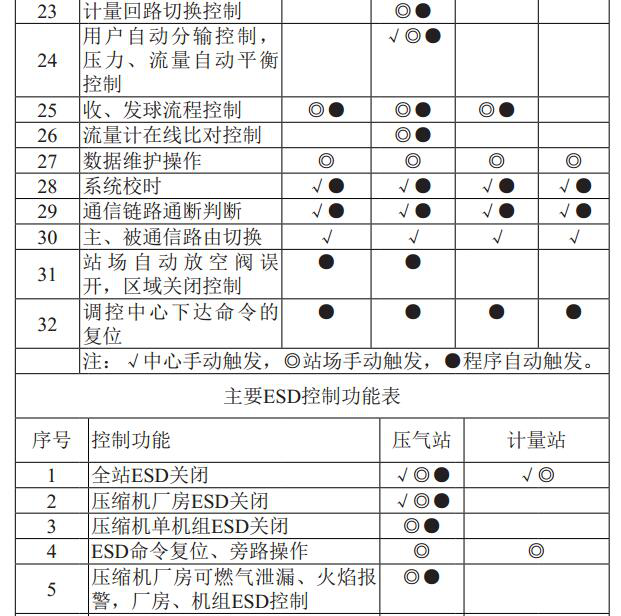

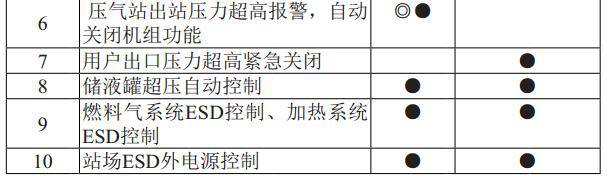

對比分析發現，基于站場自動邏輯控制的遠程控制是建立在站場安全運行的前提下，在站場自動控制的基礎上，實現調控中心遠程宏觀操作控制。通過優化SCADA系統遠程自動控制功能，可有效提高遠程監控管理的有效性和可靠性，降低人為原因產生的不確定性或不安全因素，提高管道的運行效率和可靠性，進而降低管線的運行成本。通過總結長期以來的經驗，我們得出典型SCADA系統控制功能(見表3)。

3 人員可靠性分析

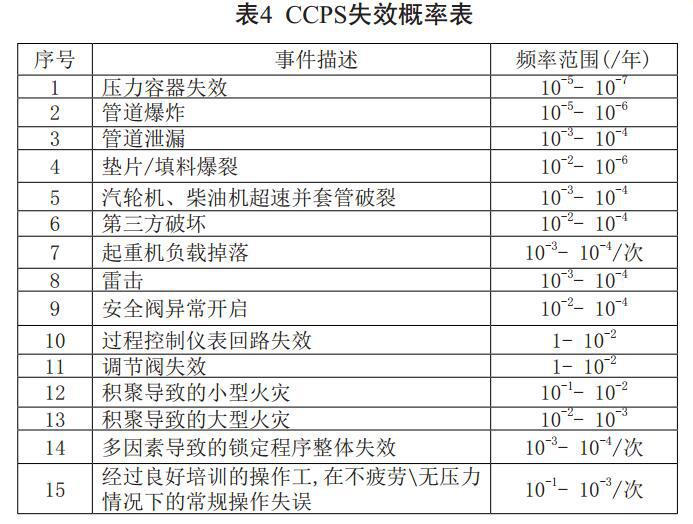

管道運行管理離不開人的參與，參照美國化工過程安全中心（ CCPS）提供的失效數據(如表4所示)， 1名經過良好培訓的操作工，在正常情況下的操作失誤率遠遠高于各類設備、控制系統的失效概率。

受技術條件限制，早期天然氣管道的運行操作主要基于人工操作。由于人具有較大的可塑性和不確定性，隨著環境條件的改變、操作難度的增加、心理壓力的變化，現場較多的表現出不能及時準確判斷報警和故障、精神怠慢、操作動作不正確、習慣性思維動作等極易發生人因失誤的問題，人因事故已成為管道最主要的事故原因之一。因此，加強人的可靠性分析，重視操作人員技能培訓、壓力培養及操作替代是現代管道企業亟需解決的問題。

4 天然氣管道站場建設運行管理的實踐

通過開展國際交流對標活動，促進了思想的解放和理念的更新。北京天然氣管道公司制定了針對整條管道的、標準化的、可以廣泛接受的《管道運行控制原則》，使公司在管道建設、運行、維護等各階段活動都遵循統一的原則；規定了所有活動均應本著“以人為本”的原則，按照規定的順序執行“安全、可靠/有效、效率”的要求。

（ 1）專業的科學評估促進了管理水平的提升通過開展HAZOP分析活動，對發生的問題進行重點分析解剖。解決并完善了站場放空系統氣體回竄、站場及閥室開放性泄漏檢測及保護、壓縮機組開放維修能源隔離、干線上檢測點開口數量過多、干線側接口泄漏、站場高/低壓分界及超壓保護、管道的持續供氣保障、壓力監控系統多回路壓力/流量平衡控制、閥室儀表沉降、站場遠程控制等多方面問題。

通過開展QRA分析活動，明確了不同類型站場個人風險和社會(huì )風險的可接受范圍。利用CFD技術對已發生事件后果進行符合性模擬分析，驗證QRA分析結果的可用性。推進現場運行管理從依靠人操作到依靠技術手段控制的理念轉變，嚴格限制在風險不可接受區域內的人員活動、減少或取消在風險區域內的長期人員活動。如封閉控制室窗戶、搬遷控制室、取消站內人員住宿，直至無人值守。

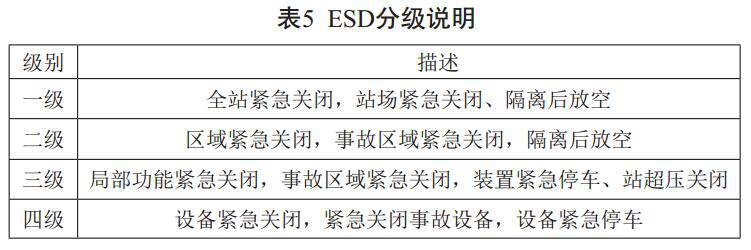

通過開展SIL評估活動，對照IEC 61508、 IEC61511標準識別站場安全功能回路，確定對應的SIL等級，查找不符合問題。針對系統安全可靠性和可用性的平衡問題，制定出統一的ESD分級控制和緊急控制功能（見表5），并提出了明確的功能安全管理和全生命周期管理的概念和要求。

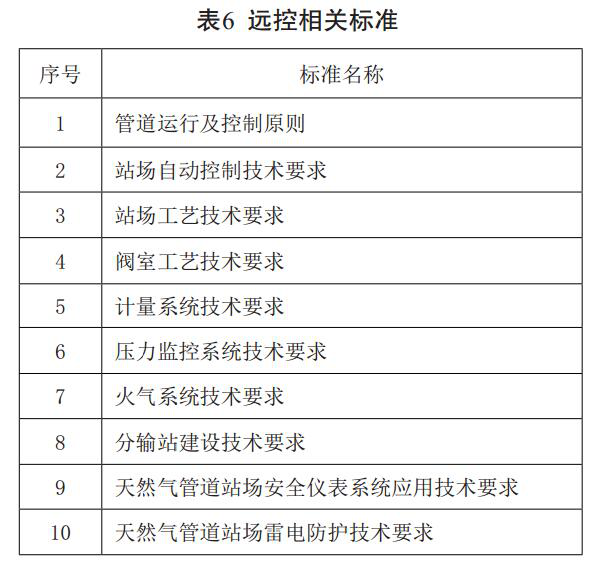

（ 2）完善的企業標準推動了遠程控制技術的實現結合國內社會(huì )環境特點，總結多年的實踐經驗，公司明確提出了站場建設、運行及控制的目標——“有人值守、無人操作、遠程控制”，以公司技術手冊對設計和建設提出了統一的、標準的技術要求（見表6）。

結合遠程控制需求，分析、優化了工藝流程設計，統一了設備選型、安裝，規范了自動控制邏輯及功能，使其滿足控制原則規定的自動控制和遠程控制要求。同時簡化輔助系統，無人值守站取消站內職工宿舍、食堂、燃料氣供應、鍋爐房、會(huì )議室、分類辦公室等功能,要求站場建設均應實現站場自動邏輯控制和調控中心遠程控制，站場保留現場看護人員，職能由操作運行逐步向運行維護轉變。

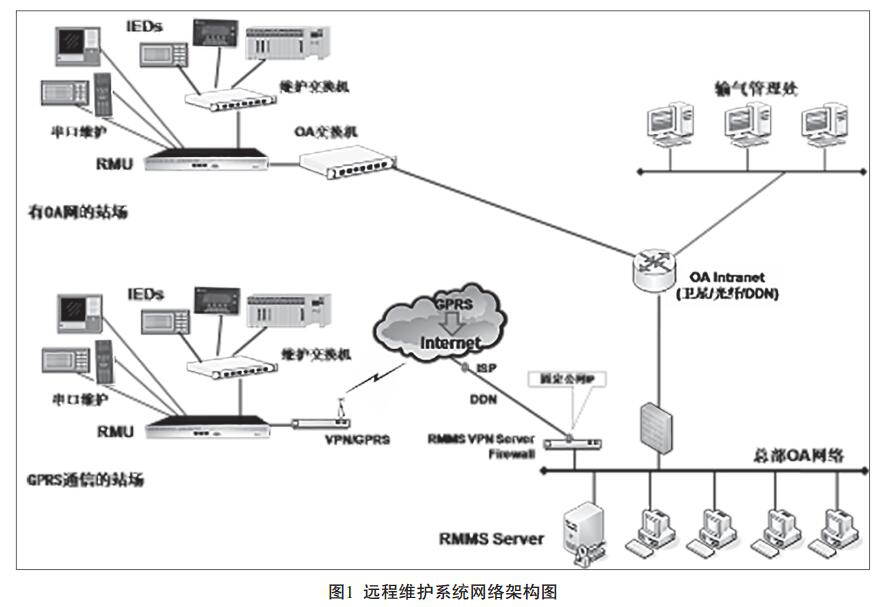

（ 3）輔助的配套管理提高了系統維護的時效性為解決無人值守站遠控條件下的維護響應問題，建立了公司遠程維護系統，利用公司內部網絡(luò )為維護工程師提供在線遠程技術服務工具，用于實時發布報警短信、在線遠程瀏覽、控制系統及設備遠程診斷，提高了系統維護的時效性（見圖1）。

實行報警分級管理，分別對應火災、泄漏、供氣中斷、局部功能喪失、設備故障等5個報警級別，提高報警效率。

5 結束語

目前國內天然氣管道站場從技術上已具備無人值守的條件。應進一步建立明確的運行控制目標，配套科學的評估手段及切實可行的管道全生命周期管理，提高管道建設和設備質量，強化人員技能培訓，克服管理理念、標準化、設計水平、社會(huì )環境和現場設備可靠性等制約因素，充分利用調控中心遠控，以推進天然氣管道無人值守站的建設。

（作者：李國海，北京天然氣管道公司生產運行處副處長，大學本科，高級工程師。）

《管道保護》2016年第3期（總第28期）
