葛天明

勞氏船級社

1 英國天然氣管道介紹

1.1 天然氣管網

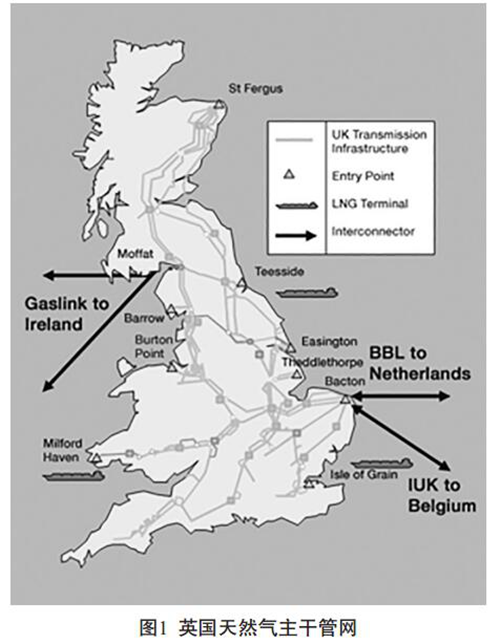

英國天然氣主干管網（如圖1所示）屬于國家基礎設施： National Transmission System (NTS，即國家輸氣系統)，由National Grid運營。 NTS全長7600km，共有9個接收點，包括LNG接收站、海底管道登陸點，最大運行壓力85 bar， DN600mm。全線有23個壓氣站， 175個分輸點，包括工業用戶和8個分輸管網Local Transmission System (LTS，即本地傳輸系統)。

LTS包括12個分輸區域， 145,000km管道，最大運行壓力38 bar。

1.2 安全績效

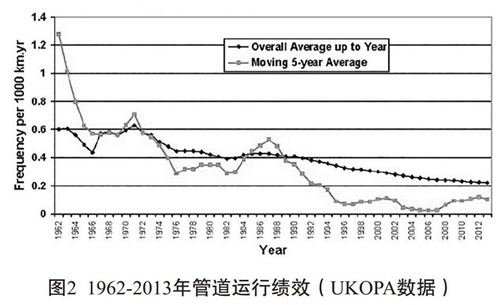

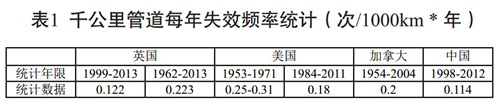

英國HES當局發布的全國管道行業失效數據如圖 2所示，與其他國家比較（見表1），處于較好的水平。英國管道的建設年代均早于1993年，因此從側面反映管道的運行績效是值得參考與借鑒的。

2 規范體系

2.1 體系構成

英國天然氣管道行業的規范體系主要分為四層（如圖 3所示）：

◆ 頂層法律-Primary Legislation

◆ 中層法規-Secondary Legislation

◆ 國家標準-National Standards

◆ 行業導則-Industry Practice

2.2 頂層法律

英國天然氣管道行業的頂層法律主要包括5個方面：

◆ 行業建設許可與監督管理

◆ 環境

◆ 安全

◆ 職業健康

◆ 土體規劃

管道行業立法包括1962年頒布的《管道法》（ Pipe-lines Act 1962）和1999年頒布的《管道法修正案》（ Deregulation (Pipelines) order 1999），這兩部法律基本上覆蓋了所有的管道建設類型（不適用鐵路用途、工廠內部、礦山、采石場、油庫和碼頭范圍內的管道），并將管道分為兩類進行監管，超過10英里（ 16.093km）的管道，需要獲得國務大臣的建設許可（ PCA）；低于10英里的，則由當地政府按照一般規劃許可原則進行授權許可。

天然氣行業立法是《氣體法》（ G a s A c t1995），規定了關于氣體活動相關許可的獲得，包括運輸許可和氣體處理設施的接入。

其他相關法律包括《規劃法》（ Planning Act2008），規定大于10英里管道的建設劃入國家主要基礎設施項目，項目申請需要提交國家基礎設施理事會(huì )（ NID）。另外，還有《職業安全與健康法》（ Health and Safety at Work, etc. Act 1974）、《環境保護法》（ Environmental Protection Act 1990）等。

2.3 中層法規

中層法規中的主干法規包括《管道安全法》和《 2007修正案》（ Pipelines Safety Regulations1996 &Pipelines Safety (Amendment) Regulations2007），規定了海上和陸上管道在設計、建設、安裝、運行、維修和廢棄過程中的安全要求。運輸天然氣的管道應滿足《天然氣安全法規》（ Gas Safety (Management) Regulations 1996）的要求，規定了天然氣管道運行者應向安全健康執行局（ HSE）提交安全狀態報告（ Safety Case）并獲得批準。其他中層的法規還包括：

◆《重大危害控制法規》（ Control of Major Accident Hazard Regulations 1999）

◆《建設法規》（ Construction (Design and Management) Regulations 2007）

◆《壓力設備法規》（ Pressure Equipment Regulations 1999）

◆《壓力系統安全法規》（ Pressure Systems Safety Regulations 2000）

2.4 國家標準

位于第三層的英國國家標準，其主干為《石油天然氣工業-管道輸送系統》（ BS EN 14161），ISO13623被采納為歐盟標準后，英國等同采用為本國標準。其他標準還包括等同采用的如下歐盟標準：

◆《石油天然氣工業-管道輸送系統-管道焊接》(BS EN 14163， Petroleum and natural gas industries. Pipeline transportation systems. Welding of pipelines)

◆《石油天然氣工業 - 管道輸送系統 - 管道閥門》 (BS EN 13942， Petroleum and natural gas industries. Pipeline transportation systems. Pipeline valves)以及等同采用的ISO標準：

◆ 《石油天然氣工業 - 管道輸送系統鋼質管道》 (BS EN ISO 3183， Petroleum and natural gas industries. Steel pipe for pipeline transportation systems)

◆《石油天然氣工業-管道輸送系統中埋地管道或水下管道的外防腐涂層》 (BS EN ISO 21809,Petroleum and natural gas industries. External coatings for buried or submerged pipelines used in pipeline transportation systems)

2.5 行業導則

英國管道行業的重要行業導則包括BSI發布的指導性文件《管道標準使用規則》（ PD 8010,Code of practice for pipelines），共包括5個部分：

◆ 第一部分：陸上鋼質管道-實施規則（替代原PD 8010-1:2004）

◆ 第二部分：海上管道-實施規則

◆ 第三部分：陸上鋼質管道風險評估導則-應用于運輸可燃介質的重大危害管道附近的建構筑物規劃評估-PD 8010-1:2004 的補充文件

◆ 第四部分：陸上及海上鋼質管道-完整性管理實施導則

◆ 第五部分：海上管道-操作導則

除此之外，氣體工程師/經理協會(huì )（ IGEM,Institution of Gas Engineers & Managers）也會(huì )發布該協會(huì )的技術標準。 IGEM技術標準的發布被行業廣泛認可和使用，旨在幫助協會(huì )成員更好地滿足法律法規和國家標準的要求， IGEM技術標準的制訂過程中也會(huì )引入相關的政府監管部門和行業專業機構，同時IGEM技術標準也會(huì )被政府監管部門和其他行業專業機構所引用。比如BSI PD 8010-1就引用IGEM/TD/1。

IGEM在天然氣管道方面的技術標準主要有：

◆ IGEM/TD/1：高壓力管道（ >16 Bar）

◆ IGEM/TD/1 補充1：鋼質管道的搬運、運輸和儲存高壓力管道（ >16 Bar）

◆ IGEM/TD/2：管道風險分析

◆ IGEM/TD/3：分輸干線（ <16 Bar）

◆ IGEM/TD/12：應力分析

◆ IGEM/TD/13：調壓站

安全類標準主要有：

◆ IGEM/SR/14：安全系統的完整性

◆ IGEM/SR/18：安全作業實踐-確保天然氣管道及相關設施的完整性

◆ IGEM/SR/22：燃料氣運輸、分輸、儲存系統吹掃作業

◆ IGEM/SR/23：天然氣放空

◆ IGEM/SR/24：風險評估技術

◆ IGEM/SR/25：危險區域劃分

◆ IGEM/SR/28：非開挖技術

◆ IGEM/SR/29：氣體逃逸處理

3 標準中的安全要求

3.1 BSI PD 8010第一部分第4章

《 BSI PD 8010第一部分：陸上鋼質管道-實施規則》中的第4章“健康、安全與質量保證”對管道系統的安全進行了統一要求，第4.1小節“健康、安全與環境”的主要內容包括：

◆ 考慮管道的整個生命周期中的安全

◆ 充分考慮不同管道的特點、特殊的要求，做出專業的、有經驗的工程設計

◆ 設計、選材、路由、環境影響和危害/風險分析應經過充分的評估和考慮，盡可能選擇最適宜的方式，確保管道在全生命周期中可以始終合格使用

◆ 防止第三方影響

◎ 增加壁厚

◎ 高強度材料

◎ 與建筑物保持合適的距離

◎ 增加埋深

◎ 清晰的管道路由識別系統，如標志樁

◎ 增加巡檢、檢查的頻次

◎ 與路由經過地區土地所有者、居住者、當地監管機構和應急中心的定期交流與溝通

◎ 額外的機械防護手段

3.2 BSI PD 8010第一部分第5章

《 BSI PD 8010第一部分：陸上鋼質管道-實施規則》中的第5章“設計-系統與安全”對管道系統的安全性進行了要求，包括：

◆ 5.1系統定義

◆ 5.2 輸送介質分類

◆ 5.3工藝設計

◆ 5.4公共安全與環境保護

◆ 5.5管道系統的位置

◆ 5.6路由選擇

5.1節強調了設計文檔的完整性，應包括功能要求和法規適用性，未來廢棄方案應明確設計壽命和設計條件。設計條件應包括正常操作、異常操作和操作極限，管道關斷時的操作還應包括輸送介質流量、壓力、溫度、組分和性質的可能的變化范圍。

5.2 節規定應將輸送介質按照表2進行分類。

5.3節對工藝設計進行了規范，包括需要完成管道工藝設計數據表（包括16個要素）、水力分析、壓力控制和超壓保護。對于操作和維護的要求專門在第13章進行了推薦。對于加熱或降溫的管道，應考慮溫度指示和控制，同時應評估安全性、技術可靠性、用電效率、維修難易度和系統可記錄性。系統對于周?chē)�地下水、涂層和陰保系統的影響應進行評估。

5.4節對于管道可能對周邊有人建筑物和環境的影響進行了一般性要求。管道設計和路由選擇時應考慮運輸介質的危險性、與有人建筑物的間距、通過地區的人口密度、管道是否有其他危險管道并行，以及管道可能的失效原因。對于可能造成重大事故的管道需要進行安全評估（依照《管道安全法》）。

5.5節規定，對于運輸C類、 D類或E類介質的管道，應該依據沿管線路由的人口密度進行地區等級分級（參見表3），以確定操作的應力水平和有人建筑物的間距。進行地區等級分級時，對相關因素應一并考慮，包括可能的未來發展規劃、地勢因素、河道的影響及靠近人口稠密地區。一般需要采用偏保守的分級標準，特別是管道失效后會(huì )影響到居民點時。

5.5.2小節描述了人口密度的計算方法，人口密度的統計范圍為管道0.3 cpm個人風險等高線內的所有有人建筑物，即3x10-7/年個人風險范圍內，該范圍也為HSE規定的規劃咨詢區。對于沒有計算個人風險圖的管線設計，標準給出了簡化算法，即在5.5.3小節規定的與有人建筑物最小距離的基礎上進行推算。比如對于天然氣管道的D類管道，即為任意1.6km管段上向外延伸最小距離的8倍。

5.5.3小節描述了管道距離有人建筑物的距離，推薦采用10 cpm個人風險等高線作為最小距離，即1×10-5/年個人風險值所落的距離。對于沒有計算個人風險等高線的管道，也給出了簡易公式進行推算，但該距離都會(huì )大于依據風險計算得到的距離。

5.6小節提出了路由選擇的一般性要求，強調安全、環境、技術和經濟性應首先被考慮，為減少未來的修改路由，可能的城鎮規劃和工業區規劃應被考慮。附件F給出了具體的路由選擇建議。

3.3 BSI PD 8010第三部分

《 BSI PD 8010第一部分：陸上鋼質管道-實施規則》中的第5章和附件F對于路由選擇進行了指導性介紹，附件E介紹了管道風險評估的方法�！� BSI PD 8010第三部分》進一步指導如何開展風險評估，包括：

◆ 管道失效頻率確定

◆ 后果模擬

◆ 風險評估中標準的假設條件

◆ 針對已建管道的風險評估

◆ 可以采用的風險消減因子

◆ 行業內可參考的風險評估結果

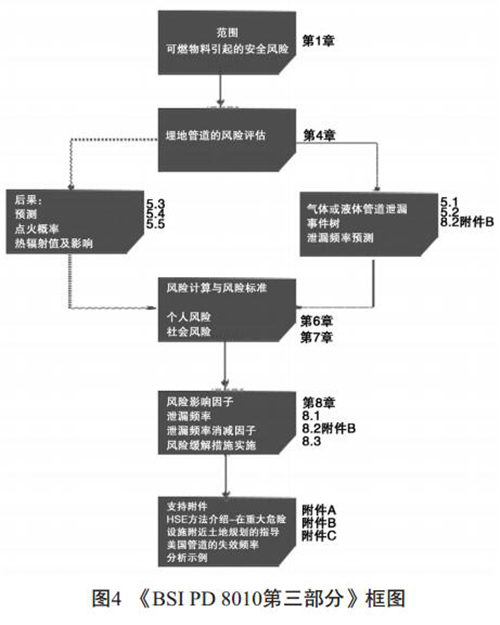

《 BSI PD 8010第三部分》提供風險評估導則的輸送可燃介質管道，也是《管道安全法》規定需要開展安全分析的重大危害管道，但并沒有包括輸送有毒介質的管道。第三部分內容框圖如圖4所示。

4 中英規范對比

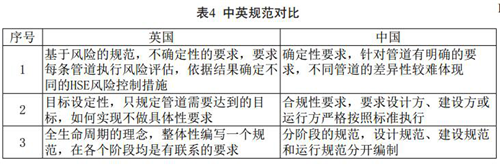

通過以上對英國天然氣管道行業的規范體系介紹，對比國內現行的規范，可以發現主要的區別如表4所示。

參考文獻：

[1] GREAT BRITAIN. Construction (Design and Management) Regulations 2007.London: HMSO.

[2] GREAT BRITAIN. Deregulation (Pipe-lines)Order 1999.London: The Stationery Office.

[3] GREAT BRITAIN. Environmental Protection Act 1990. London: HMSO.

[4] GREAT BRITAIN. Factories Act 1961. London:HMSO.

[5] GREAT BRITAIN. Factories Act (Northern Ireland) 1965. London: HMSO.

[6] GREAT BRITAIN. Gas Act 1995. London:HMSO.

[7] GREAT BRITAIN. Gas Safety (Management)Regulations 1996. London: HMSO.

[8] GREAT BRITAIN. Health and Safety at Work,etc. Act 1974. London: HMSO.

[9] GREAT BRITAIN. Oil and Pipelines Act 1985.London: HMSO.

[10] GREAT BRITAIN. Petroleum Act 1998.London: The Stationery Office.

[11] GREAT BRITAIN. Pipe-lines Act 1962. London:HMSO.

[12] GREAT BRITAIN. Pipelines Safety Regulations 1996. London: HMSO.

[ 1 3 ] GREATBRITA IN . Pipelines Safety (Amendment) Regulations 2007.London: The Stationery Office.

[14] GREAT BRITAIN. Planning Act 2008. London:The Stationery Office.

[15] GREAT BRITAIN. Pressure Equipment Regulations 1999.London: The Stationery Office.

[16] GREAT BRITAIN. Pressure Systems Safety Regulations 2000.London:The Stationery Office.

[ 1 7 ] GREATBRITAIN . Town and Country Planning Act 1990. London: HMSO.

[ 1 8 ] GREATBRITAIN. Control of Major Accident Hazard Regulations 1999.London: The Stationery Office.

[19] GREAT BRITAIN. Control of Major Accident Hazards (Amendment)Regulations 2005. London: The Stationery Office.

[20]BSI. Petroleum and natural gas industries -Pipeline transportation systems. London:BSI

[21]BSI. PD 8010: Part 1: Steel pipelines on land –Code of practice. London:BSI

[22]BSI. PD 8010: Part 3: Steel pipelines on land – Guide to the application of pipeline risk assessment to proposed developments in the vicinity of major accident hazard pipelines  containing flammables – Supplement to PD 8010-1:2004. London:BSI

（作者：葛天明，勞氏船級社 中國區咨詢業務副總經理。）
