摘 要：利用谷歌地球軟件進行二次開發，形成數字管道信息系統并投入使用。為管道日常信息化管理、維護管理、安全隱患管理、預警管理、高后果區識別、管道完整性管理等提供有效保障，為后期智能化管道建設模塊引入提供接口。

陜西延長石油（集團）管道運輸公司主要負責延長石油集團內部油氣管輸、原油外購和管道建設等工作，目前管理原油、成品油管道19條， 2000余公里。

由于管網插輸節點多，輸油工藝復雜，所經區域地形地貌復雜，部分管道老化，導致管道維護難度和運行風險逐年加大。迫切需要推行信息化管理，提高管道安全管理和管道完整性管理水平，公司采用了基于谷歌地球軟件二次開發的快速實現方式。

1 系統總體架構

系統總體架構如圖 1：

2 系統功能設計

（1）基本情況查詢。查詢公司基本情況、通訊錄、應急救援組織機構等。

（2）站場管理。站場基本簡介（人員、設備、庫容、業務等）、具體位置、應急物資等。

（3）管道管理。

①基本信息：管道路由、管道信息（管徑、材質、閥室、閥井、跨越、河流穿越）。

②管道“六防”區域：防滑坡地段、防打孔盜油地段、防第三方破壞地段、防占壓地段、防人為蓄意破壞地段、防腐蝕泄漏地段。

③高后果區、高風險段管理：高后果區、高風險段分布、高后果區信息、高風險段信息、高后果區管控措施、高風險段風險消減、安全隱患治理信息等。

④隱患治理：包括占壓、已打孔盜油點、改線地段、搶險維修地段、防腐檢測修復地段、道路交叉施工段等信息。

⑤應急管理：應急預案、管線周邊信息、政府相關部門聯絡(luò )方式、應急物資儲備點及種類和數量、重要路口引導、攔油搭建點等信息。

⑥其他：包括線路坐標采集點、重要路口、重要地段高程海拔、道路引導等信息。

3 實施途徑

谷歌地球（Google Earth， GE）是谷歌公司開發的一款虛擬地球軟件，可將衛星照片、航空照相和GIS布置在地球的三維模型上。通過客戶端軟件，用戶可瀏覽全球的高清晰度衛星圖片。

采用C/B/S三層體系機構整體設計思路，基于Visual studio (C#)+Google Earth(GE)二次開發，建立B/S模式信息系統登錄界面IIS發布服務，使用腳本語言（XHTML、 XML等）編程，最終用Google Earth(GE)客戶端提供功能應用。

4 數據采集與安全設計

制定數據收集模板，收集公司所轄管道數據，并將數據制成Google Earth獨有的KMZ/KML文件格式。

管道數據儲存在本地服務器上，采用用戶名+密鑰的形式，設計用戶訪問本地服務器數據權限，以保證數據安全。系統登錄界面如圖 2。

5 系統應用

系統實現了日常管道信息化管理、安全隱患管理、預警管理，為高后果區識別、風險評價、管道完整性管理等提供了支撐。典型應用場景如下。

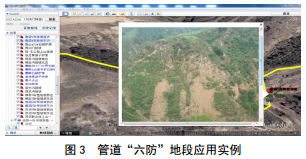

（1）“六防”區域管理。確定六防區域位置，收集典型照片，進行現狀描述。某管道滑坡段位于延安市志丹縣雙河鄉墩梁村，屬濕陷性黃土V字型陡坡地段，通過該系統，可對管線所經區域地形地貌、高度落差、周邊道路情況、泄漏流向、圍堵點選擇等進行鳥瞰瀏覽（圖 3）。

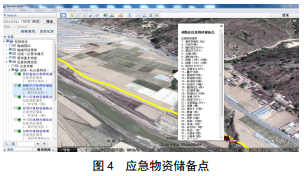

（2）應急管理。描述管線周邊應急物資儲備點具體位置，以及儲存應急物資種類和具體數量，以便管道沿線發生泄漏，選擇最佳、最近應急物資儲備點，選取應急搶險所需物資，為應急搶險爭取時間，提高應急搶險效率。某應急物資儲備清單見下圖 4。

（3）高后果區管理。通過標尺工具，在管道完整性管理高后果區識別工作過程中，用于劃定高后果區邊界。將高后果區識別數據導入系統，將不同級別高后果區用不同顏色進行標注區分，可以非常形象直觀的反映各級高后果區分布情況。

6 結論

通過緊密貼合基層管道管理的需求分析，采用了良好的數據安全設計，充分利用谷歌地球的基礎底圖，和強大的二次開發配置功能，快速實現了延長石油管道公司管道信息化管理系統。根據實踐中反饋的問題從以下幾點繼續改進完善。

（1）將檢測數據、日常管道維護數據等納入管理，以滿足管道完整性管理的需要。

（2）開展建設期管道設計、施工數據收集，逐步實現全生命周期管理。

（3）開展智能陰保、管道智能狀態監測；開展數據對齊、數據挖掘和模型建立，進行管道完整性數據智能分析，指導管道運行維護。
