王朝陽  李劉濤

西安捷通智創(chuàng )儀器設備有限公司

隨著材料學發展， PE材質越來越多的應用于燃氣管道。但由于 P E材質具有不導電不導磁的特性，怎樣對燃氣PE管道進行有效探測成為一大技術難題。

1 常規非金屬探測技術

（1）電磁波反射技術

探地雷達電磁波探測技術主要用于非金屬管線探測，也可以探測金屬管線（圖 1）。探地雷達主要是橫切管線探測，因此難以對復雜環境下的單一管線追蹤探測，其在一般城市管線探測深度約為2 m左右，管徑要求至少100 mm以上。探地雷達技術只能探測出一部分非金屬管線，因此無法完全滿足非金屬管線的探測要求。

（2）聲波振動技術

非金屬管線雖然不導電不導磁但是可以傳導振動，利用振動信號傳導來探測非金屬管道的技術即是基于此。振動信號的傳導有兩種途徑，第一種是通過管道管壁傳導，第二種是在管道介質中傳導。振動信號在非金屬管道中傳導距離最遠100 m左右，這一傳導距離滿足不了大部分客戶的要求，因此這種通過管道管壁傳導振動信號的方式?jīng)]有普及也不算成功。

2 智能燃氣PE管道定位儀GL20

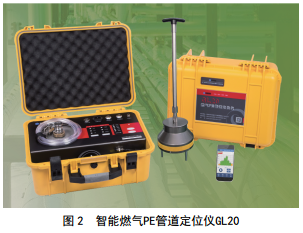

天然氣是一種壓縮氣體，對振動信號傳導效果非常好，單向最遠可達1 500 m。正是基于壓縮天然氣對振動信號較遠的傳導距離，西安捷通智創(chuàng )儀器設備有限公司采用多頻振動信號量化分析技術研發智能燃氣PE管道定位儀GL20，為行業首創(chuàng )，已成功實現商業應用（圖 2）。

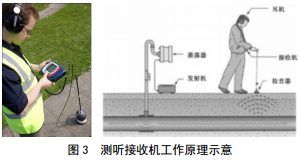

智能燃氣PE管道定位儀GL20分為測聽接收機和多頻智能型數字量化接收機。測聽接收機是通過人耳用電子聽漏儀測聽發射振動信號，以人工判別管道位置，當人耳接收到最像加載到管道上的聲音且音量最大處即是管道位置。這種技術對人的要求較高，聽力敏感的人探測效果較好（圖 3）。

多頻智能型數字量化接收機是通過發射系統發射 自然界沒有的復合頻率振動信號，在地面上用拾音器接收并計算該信號，將測算的結果以柱狀圖和數值形式顯示在控制手簿上，數值最大處即為管道位置。所用技術即多頻振動信號量化分析技術。

3 多頻振動信號量化分析技術

多頻振動信號量化分析技術，消除人為因素對探測結果的影響，無需經驗，不會(huì )測偏測錯。同時還可以選配純音頻的測聽接收機，在智能接收識別基礎上增加人為判斷，相互印證，即保證精確性又兼顧效率。

GL20通過發射系統給管道燃氣施加一個多頻振動信號，即形成聲源。聲波在管道燃氣中向前方傳播，并帶動燃氣管道產生相同頻率振動，進而帶動周?chē)�土壤等介質振動（圖 4）。我們將拾音系統放置于地表，會(huì )接收到相同頻率但強度不同的振動信號，經量化分析后，所接收信號將以柱狀圖形式顯示于控制手簿。因信號強度的差異性，柱狀圖會(huì )以不同數值體現，指導探測人員找尋管道位置（圖 5）。該項技術將需要人耳識別的聲音信號還原為其本質振動信號，通過特定接收裝置和特殊算法后，以數值和柱狀圖形式體現，直觀表示管道位置。

4 應用實例

（1）大荔逸華天然氣有限公司公司經常遇到埋地燃氣PE管道位置不明的情況，嚴重影響施工進程，并且時常引發事故。經使用GL20現場實測，取得滿意的效果，認為GL20定位準確，操作簡單，不依賴人工經驗，智能化程度高，是目前埋地燃氣PE管道探測的先進技術。

（2）新疆克拉瑪依燃氣公司克拉瑪依冬季平均溫度﹣13°～﹣6°，天氣寒冷，燃氣公司對于儀器在低溫狀態下能否正常工作非常關注。經實際應用， GL20不受低溫環境影響，始終保持高性能，贏得燃氣公司認可。

（3）聊城金捷燃氣有限公司采購項目公司位于文化古城山東省聊城，出于保護古城地形地貌的考慮，燃氣管道施工亟需采用先進技術，提高探測的精度和效率。公司經過反復比選，最終選定GL20產品。

作者：王朝陽 ，西安捷通智創(chuàng )儀器設備有限公司總經理。
