李玉坤1 于文廣1 費凡2 王鴻膺1 王龍升1 牛海仲1

1.中國石油大學（華東）； 2.中石油北京天然氣管道有限公司



摘 要：當油氣管道受到土體的推動作用產生不均勻變形就會(huì )面臨著安全評價的問題：管段變形后其剩余安全裕度是多少，是否需要應力釋放或更換管段�；�于聲彈性理論，研究了超聲波法測試變形管道運行工況下的應力測量方法，自主研發油氣管道在線應力超聲測量專用裝置，形成了一套管道運行工況下應力測量技術，并進行現場工程應用嘗試。結果表明該技術是測量變形管段運行工況下應力的有效手段，為定量評價管道安全裕度和修復質量提供可靠的數據。



到2025年全國油氣管網規模將達到24萬公里[1]。在役油氣管道不可避免受到地質災害的潛在威脅，如斷層錯動、山體滑坡、黃土濕陷、地基沉降、泥石流、凍土、水毀等。當地質災害引發地面發生變形時，土體會(huì )產生不可逆變形，管道進而會(huì )受到土體的推動作用發生不均勻變形，變形嚴重時將會(huì )被損壞[2]。

地質災害引發管道產生變形后，現場工程師面臨的問題是：發生變形的管段是否達到其安全極限，是繼續使用還是釋放應力或更換管段？這直接關乎企業安全運營和經濟效益。目前往往只能憑借經驗進行判斷，缺乏科學判據。因此亟需一種測量技術，直接測量危險或者變形管段在工況下的應力數值，依據該數值對管道進行快速安全評估。筆者基于聲彈性理論，研究超聲波測試地質災害變形管段在線應力的理論和方法，研發了超聲測量裝置，標定了常用管線鋼的應力系數；并進行了現場工程應用。

1 理論基礎

利用超聲波測量變形管段在線應力的理論基礎是聲彈性理論，即超聲波波速與材料應力間的線性關系[3]。 Bray首先證明了各種類型聲波對應力的敏感性具有一定的差異性，其中臨界折射縱波（LCR）對應力最為敏感[4,5]。 2008年，巴西R. S. Fraga [6]采用LCR波測量X70鋼樣品以研究溫度對測量結果的影響程度。 2013年，伊朗Yashar Javadi [7]采用LCR波測量了奧氏體不銹鋼管軸向焊接殘余應力，測量結果與有限元計算結果有較好的一致性。國內學者徐春廣教授[8]、馬子奇[9]和宋文濤[10]博士等人對超聲法測試管道焊縫殘余應力開展了研究和現場應用。中國石油大學（華東）李玉坤團隊推導了雙向應力狀態下縱波聲彈性公式，該公式適用管道雙向應力情況，為測試 管道表面真實應力狀態提供了有效計算方法[11-12]。

在材料彈性范圍內， LCR波測試應力基于應力與聲傳播時間成線性關系，縱向平面波平行于加載方向的傳播速度與應力（σ ）關系見式（1）[13]：



V11是平行于加載方向的波傳播速度； ρ0是材料沒有應力下的初始密度； λ,μ 是二階彈性模量；ι,m ,n 是三階彈性模量； ε 是加載方向上的應變；ν 是泊松比。

對公式（1）進行推導簡化，得到常用公式（2）：



Δσ為施加應力的改變； Δt 為試件中LCR波飛行時間的改變； K 為應力系數，由材料本身性質決定，對于特定材料是常數。

由公式（2）可知，標定應力系數K 后，通過精確測量LCR波傳播的聲時或聲時差，就可以計算得到對應的應力值。

2 油氣管道在線應力超聲測量裝置

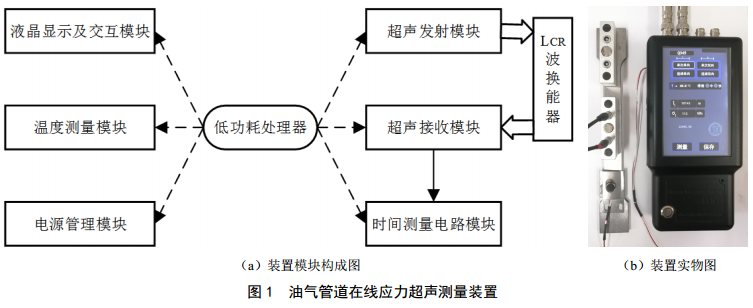

自主研發了“油氣管道在線應力超聲測量裝置”（專利號ZL 201710110210X），裝置主要包括低功耗處理器、超聲發射模塊、超聲接收模塊、時間測量電路模塊、液晶顯示及交互模塊、電源管理模塊和溫度測量模塊（圖 1）。研發和改進的整個周期都考慮了油氣管道應力測試的多種工況，更能適應油氣管道現場測試的復雜環境。該油氣管道專業性應力測試工具成功將超聲波傳播時間測量精度由 1ns精確至0.1 ns，管道在線應力測量誤差小于20 MPa。

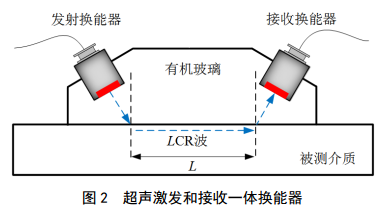

超聲激發和接收一體換能器如圖 2所示，有機玻璃楔塊中有一個激發換能器和一個接收換能器，聲程L 固定為35 mm。換能器和被測介質的傾斜角為28°，換能器頻率為5 MHz。



3 常用管線鋼應力系數標定

根據公式（2），在現場測試前需要標定應力系數K ，通過室內標定實驗得到常用管線鋼（X52、X60、 X70、 X80）的應力系數。

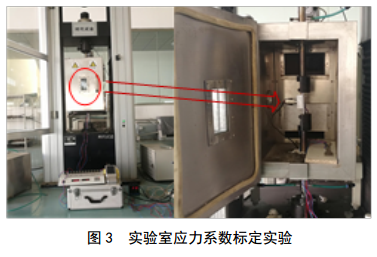

如圖 3所示，將超聲收發換能探頭和試件放置于恒溫箱內，達到穩定耦合狀態后，測量LCR波傳播時間t0。將試件固定于萬能試驗機上， LCR波傳播方向平行于加載應力方向。試件由自由狀態起始，逐步增加載荷，直到外部載荷應力達到屈服強度的70%左右。每增加完一次載荷，待載荷穩定后，測量該載荷下的LCR波傳播時間。

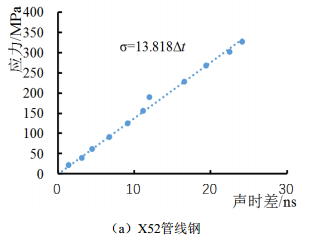

按照公式（2）擬合出應力―聲時差曲線，如圖 4(a)所示， X52管線鋼的應力―聲時差曲線呈較為嚴格的線性關系，曲線的公式σ =13.813 ∆t ，則試件（X52管材）應力系數K =13.813 MPa/ns，即表示LCR波傳播時間每發生1 ns的變化，代表被測介質中就有13.813 MPa的應力變化。同理得到X60，如圖 4（b）、 X70、 X80應力系數。



圖 4  常用管線鋼應力―聲時差曲線圖

（探頭編號：U1805001；標定溫度：20℃）

4 工程應用實例

基于委托方測量和評價的具體需求，結合工程現場應用實踐，形成了“應力初測評價―維護措施建議―修復后應力復測質量評價”測量評價方法。

4.1 凍脹管段

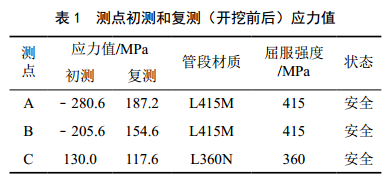

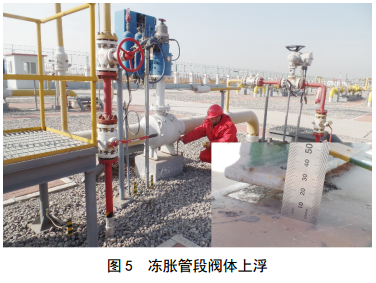

某天然氣分輸站出站口位置管線在低溫下運行，導致管道周?chē)�土壤凍結，發生凍脹現象，埋地管段被抬升，與之連接的臨近地面管段被帶動抬升，致使管段閥體離開支座(圖 5)，管道內部應力增加，安全裕度減小。利用超聲測量裝置對凍脹管段進行了測量和評價（表 1）。



應力初測評價：經現場實地測試，測點A、 B處應力值分別為﹣280.6 MPa和﹣205.6 MPa（壓應力），測點C處應力值為130.0 MPa（拉應力）。三處測點應力值偏高，但仍滿足強度條件。

維護措施建議：建議開挖釋放應力。

應力復測修復質量評價：開挖后檢測相同測點應力，測點A、 B、 C處應力值分別為187.2 MPa、154.6 MPa和117.6 MPa，應力明顯得到釋放。

4.2 沉降管段

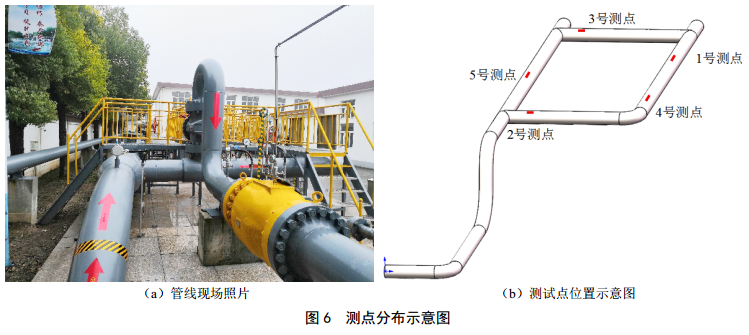

某輸油處計量站作業區輸油管道一處支墩有明顯下沉，管道有明顯位移，地面出現凹陷，南北最大高程差達16.3 cm。附近房屋墻體與地面之間開裂。初步判斷作業區地基沉降，引起埋地管道發生較大變形（圖 6）。圖 6（b）示出5個測點位置，測量共分四個階段進行。

第一階段：停輸工況下， 1、 2、 3號測點應力水平；

第二階段：輸油工況下，開挖埋地管道， 1、 2、3號測點應力水平；

第三階段：輸油工況下，開挖埋地管段，添加千斤頂支撐并松開部分支墩的螺栓，釋放部分應力后（24小時），測量1、 2、 3號測點應力水平，另外增加4號測點；

第四階段：輸油工況下，待充分釋放應力后（48小時），回填埋地管道，保留部分支撐并重新擰緊螺栓，測量1、 2、 3、 4號測點應力水平，再次增加5號測點作為補充。

表 2為所有測量點的四次應力測量結果，圖 7 為1、 2、 3號測點四次測量結果變化曲線。從結果可知： 1號測點應力值始終在安全范圍內，變化范圍不大； 2號測點應力值變化最大，第一次測量結果明顯 高于其他測點，并且已達到了屈服應力，經過應力釋放后應力水平有所下降，再一次支撐釋放應力，應力數值進一步減小，修復后應力有很小增加，但都滿足強度要求； 3號測點應力變化規律與2號點類似，經過開挖后應力得到釋放，修復后滿足強度要求； 4號測點位于靠近彎頭的位置，應力值較小且變化不大； 5號測點是修復后的補充測點，其應力值在安全范圍內。



5 結論

（1）針對地質災害引發油氣管道變形的工程問題，基于聲彈性理論，開發了變形管道運行工況下應力測量技術：油氣管道在線應力測量專用裝置、管材室內標定設備和現場測量配套工具。

（2）自主研制的油氣管道應力測量裝置，應力測量誤差小，測量快速、穩定，是管道運行工況下應力測量的關鍵設備。

（3）組建了高精度室內標定配套設備，標定管線鋼的零應力LCR波傳播時間和應力系數，為現場準確測量提供了基礎。

（4）形成了“應力初測評價―維護措施建議―修復后應力復測質量評價”測量評價方法，在凍脹管段與沉降管段的應用實踐中取得很好效果。



參考文獻：

【1】國家發展和改革委員會(huì ). 中長期油氣管網規劃[Z].2017-05-19.

【2】王 永 進 , 王 皓 . 基 于 應 變 檢 測 的 管 道 應 力 分析 理 論 與 方 法 [ J ] . 中 國 石 油 和 化 工 標 準 與 質量,2018,38(19):115-116.

【3】Duquennoy M,Ouaftouh M,Devos D , et al.Effective elastic constants in acoustoelasticity[J].Applied Physics Letters,

2008, 92(24):1145-423.

【4】Leon-Salamanca T, Bray D F. Residual StressMeasurement in Steel Plates and Welds UsingCritically Refracted Longitudinal (LCR)

Waves[J].Research in Nondestructive Evaluation, 1996,7(4):169-184.

【5】Bray D E. Ultrasonic stress measurement using thecritically refracted longitudinal (LCR) ultrasonictechnique: US,

US 6424922 B1 [P]. 2002.

【6】Fraga R S, Santos A A, Andrino M H. Temperature Effect on the Measurement of Stresses in PipelinesUsing Ultrasonic

LCR Waves [C].

ASME 2008International Mechanical Engineering Congress andExposition. 2008:361-367.

【7】Javadi Y, Pirzaman H S, Raeisi M H, et al. Ultrasonicinspection of a welded stainless steel pipe to evaluateresidual

stresses through thickness [J]. Materials &Design, 2013, 49:591-601.

【8】徐春廣, 宋文濤, 潘勤學,等. 殘余應力的超聲檢測方法[J]. 無損檢測, 2014, 36(7):25-31.

【9】馬子奇. 基于臨界折射縱波聲彈效應的平面應力測量理論和方法[D]. 哈爾濱工業大學, 2014.

【10】宋文濤. 殘余應力超聲無損檢測與調控技術研究[D]. 北京理工大學, 2016.

【11】Yukun Li, Wenguang Yu, Li Liu, et al . A NovelMethod for Evaluating Biaxial Stresses by UltrasonicCritical Refracted

Longitudinal Waves[J]. Journal ofTesting and Evaluation, 2018.

【12】Yukun Li, Wenguang Yu, Xiusong Huang, et al. TheLaw of Response of LCR Wave in the Plastic andElastic Deformation in

A36 Steel[J]. Russian Journalof Nondestructive Testing, 2018, 54(4):260–270.

【13】Egle D M, Bray D E. Measurement of acoustoelasticand third‐order elastic constants for rail steel[J].Journal of the

Acoustical Society of America, 1998,59(3):741-744.

基金項目：中國石油科技創(chuàng )新基金項目（2017D-5007-0605）。

作者：李玉坤，男， 1973年11月生，副教授， 2007年博士畢業于中國石油大學（華東）油氣田開發專業，現主要從事管道與儲罐結構強度和安全專業方向的研究工作。
