陳兵兵 劉亮

中國石油西氣東輸蘇北管理處

摘 要：因雜散電流干擾，某場站經常出現恒電位儀輸出電流為零的運行狀態報警現象。經過內外部干擾排查，發現系長輸管道絕緣接頭存在異常搭接，引入雜散電流。通過對該案例的分析，為今后各場站恒電位儀受雜散電流干擾情況排查，提供了思路。

關鍵詞：雜散電流；恒電位儀；線路陰保

冀寧線某分輸站有區域陰保系統、線路陰保系統各一套，進出站各設置一個絕緣接頭，絕緣接頭保護器為氧化鋅避雷器。之前線路陰保的采樣控制點（零位接陰點、長效參比）位于場站外側，場站擴建完成后，該采樣控制點被工藝區包圍，線路陰保恒電位儀經常出現輸出電流為零現象，導致恒電位儀運行狀態報警。

1 線路陰極保護系統

1.1 線路陰保恒電位儀

該站線路陰保恒電位儀為PC－1B遠控機型，具有手動調節、恒電位、恒電流三種運行模式，恒電位精度不大于5 mV。在額定狀態下連續工作24 h，保護電位值變化不大于5 mV。在“參比電極”端子與“零位接陰”端子之間加入50 Hz、 30 V交流干擾電壓，保護電位值變化不大于5 mV，機器抗交流干擾能力強。當保護電位比控制電位高，聲光報警20 s后切換到恒電流工作模式。

1.2 報警原因分析

當恒電位儀為恒電位運行模式，受雜散電流干擾，現場保護電位高于控制電位時，輸出電流為零，觸發報警。

1.3 場站臨時應對措施

（1）加大恒電位儀控制電位，對雜散電流干擾進行抑制，確保有電流輸出。

（2）當無法抑制干擾時，將恒電位儀切換至恒電流運行模式，待雜散電流消失后再切換至恒電位模式。

2 報警排查

報警排查主要考慮兩個方面：一是排查場站內部雜散電流干擾，重點關注區域陰保對線路陰保的影響；二是調查冀寧線兩處特高壓輸電線路接地極放電情況。

2.1 內部干擾排查

排查發現進站絕緣接頭保護器存在異常搭接， 搭接線直流電位波動較大。原因為搭接線與站外管線（上游來氣方向）連接在一起，恒電位儀采樣控制點位于站外管線（上游來氣方向）處，存在將雜散電流引入站外管線風險。

（1）采用HC－069 存儲式雜散電流測試儀對線路陰保反饋信號進行12 h連續監測（開始測試時間為20︰35︰00，結束測試時間為08︰35︰00）。結果顯示該站參比和零位接陰所采集的現場數據呈波動狀態，保護電位最低﹣1.3 883 Vcse、最高﹣1.5 128 Vcse，線路陰�？刂齐娢哗�1.4 500 Vcse，現場存在雜散電流干擾（圖 1）。

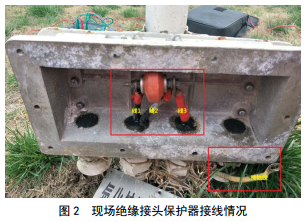

（2）對進站絕緣接頭保護器進行排查，發現絕緣接頭兩側有3根導線連接。經電位分析，線 1和線 2分別為站內線、站外線，線 3為未知線（圖 2）。

（3）通過對絕緣接頭保護器接線進行電位同步監測，站內線（線 1）電位最大值為﹣1.2 704 Vcse、最小值﹣1.2 949 Vcse，電位波動0.02 V；站外線（線 2）最大值為﹣1.6 120 Vcse、最小值﹣1.6 671 Vcse，電位波動0.05 V；未知線（線 3）直流電位波動較大，最大值為﹣0.8 147 Vcse，最小值﹣1.1 998 Vcse，電位波動0.38 V，存在尖峰電壓、直流干擾，并且未知線和站外管線搭接，當存在較大的直流干擾時，可將干擾傳遞至線路陰保恒電位儀（圖 3）。

2.2 大直流干擾排查

2019年3月26日00︰38至03︰03淮安換流站進入單極運行模式。此次運行全部為陽極運行（電流流入大地），最大陽極入地電流2 950 A，輸電總安時7 581 Ah。

通過排查冀寧線各場站SCADA系統上位機監測的管地電位，發現宿遷站區域陰保、 18#閥室、邳州站電位傳送器在大直流單機運行時間段內電位發生顯著變化，最高電位達﹣2.8 Vcse，但該站在此期間的管地電位僅發生輕微波動。

3 排查結論

經分析，該站線路陰保雜散電流來自氧化鋅避雷器的異常搭接線。該線系場站擴建前防爆箱內的接地線，擴建后未拆除該廢棄接地線，施工人員誤將其接至氧化鋅避雷器站外端。該線現場電位波動較大，當受雜散電流干擾時將干擾傳遞至長輸管道，致使恒電位儀保護電位異常波動，當保護電位高于控制電位時，恒電位儀報警。當拆除廢棄接地線（線 3）后，恒電位儀繼續以恒電位模式試運行，結果運行穩定，未出現輸出為零報警現象。

4 管理建議

（1）針對大直流干擾，通過智能測試樁監測冀寧線長輸管道管地電位波動情況，及時調整恒電位儀控制電位，對直流干擾進行抑制。

（2）提高生產值班員恒電位儀操作、動手能力，熟悉運行數據和運行狀態，做好每天恒電位儀運行數據記錄和填報。

（3）上位機中增加管地電位電位差預警，當出現較大電位差時，及時調整恒電位儀參數。

（4）開展試片電位作為恒電位儀控制電位的適用性研究，消除雜散電流對恒電位儀運行的干擾。

作者：陳兵兵，中國石油西氣東輸蘇北管理處管道科科員。劉亮，中國石油西氣東輸蘇北管理處管道科副科長。
