王強 劉安 郭健

無錫華潤燃氣有限公司

在城市輸氣管道內檢測作業過程中，現場人員經常由于施工組織經驗不足，造成一些本可以避免的失誤。本文總結了城市輸氣管道內檢測施工組織中的一些要點，對內檢測作業現場施工有一定的借鑒意義。

1 技術準備

1.1 圖紙及資料

（1）收集被檢管道相關原始設計資料和竣工資料，了解管線設計參數、材質、等級等信息，了解被檢管道干線附件、閥門、三通等設施的規格信息等。

（2）由甲方提供被檢管道的準確資料（包括歷年大修改造的詳細記錄），提供搶修、封堵施工（動火改造點的確切位置）有關記錄，確保所提供的資料詳實可靠。

（3）甲方還應向檢測公司提供以下資料：管道調查表；管道走向圖；管道壁厚變化資料；管道穿跨越資料；腐蝕調查紀錄。

（4）準備工程需要的圖集、規范、標準、法規、資料等，滿足施工使用要求。

（5）針對工程的特點、重點、難點，做好各項技術培訓和學習準備工作。

1.2 前期勘察

勘察人員要詳細了解施工現場信息，必須調查站場基本信息、收發球筒情況、管道路況、閥門情況、清管歷史、輸送工藝情況、彎頭、斜接、變壁厚數據、管道穿跨越、花管三通、管道是否需要改造等，同時要求甲方詳細填寫管線調查表，并且要認真仔細識別施工過程中可能新增的危險因素。

1.3 編寫施工組織設計

根據前期勘察結果，嚴格按照施工要求編制施工組織設計，包括：管線概況、對被檢管線的工藝要求、清管器的選型及投運計劃、檢測程序的制定、施工組織機構及職責、雙方職責、提交成果報告和時間進度計劃等內容。

2 內檢測作業流程

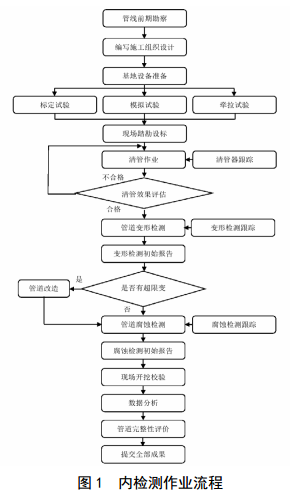

內檢測作業流程見圖 1。

3 應急預案準備

3.1 清管器測徑鋁板損傷

帶測徑鋁板的清管器運行后，若測徑鋁板受損，檢測公司專家對其受損特征分析論證，以專家給出的 分析結果為依據，預判管線變形點的情況，制定下一步清管、變形檢測計劃和測徑板損傷應對措施。

（1）連續發送帶測徑板的清管器兩次以上，應復核比較測徑板損傷情況是否一致。

（2）在清管器前、后部分別安裝同規格的兩塊測徑板比對結果。

（3）如果確認影響后續清管檢測工作，可以嘗試先發變形檢測器確定變形情況，掌握變形點精確參數和位置。若變形問題嚴重，不允許運行漏磁檢測器，由甲方組織應急人員改造變形段，檢測公司提供技術支持。變形改造完成后，檢測公司繼續進行清管（若需要）、開展漏磁檢測。

3.2 清管器運行期間跟丟

當清管器信號丟失時，如果管線壓力沒有變化，說明清管器沒有發生卡堵，設備仍在管道內運行，這時可以根據輸氣量計算和結合信號丟失前清管器的運行速度，判斷其大致位置，在該位置下游尋找可靠性高的跟蹤點（埋深淺、環境有利的跟蹤點），通過仔細傾聽、監測，判斷清管器是否通過。如果清管器順利通過，再尋找下一個跟蹤點，直到清管器順利進入收球筒。

3.3 清管器（檢測器）停球

當出現清管器（檢測器）停球但不憋壓情況，可以判斷為清管器（檢測器）由于密封效果原因停球，可采用如下應對措施。清管器（檢測器）停留在分輸三通處，是由于三通分輸而造成清管器（檢測器）運行動力不足，可將分輸臨時關閉以使清管器（檢測器）繼續運行。清管器（檢測器）停留在正常管段，是因為清管器（檢測器）皮碗磨損導致密封失效或者是由于運行姿態不正導致密封失效，可依次采取以下措施。

（1）臨時關閉清管器（檢測器）上游閥門使上游壓力持續升高、下游用戶用氣使下游壓力逐步降低，上游閥門前后形成壓差，當壓差升至0.8 MPa時快速打開上游閥門，同時監控清管器（檢測器）是否可以正常運行。

（2）再次發送一個支撐性能、密封性能更強的清管器將此清管器（檢測器）推出。

3.4 清管器（檢測器）在普通段卡堵

當清管器（檢測器）發生卡堵，上游壓力逐步升高、下游壓力持續降低時，可依次采取以下措施。

（1）在管線運行壓力許可的條件下在清管器（檢測器）前后建立起0.8 MPa壓差，同時定位停球位置，監控清管器（檢測器）是否能在大壓差下解堵。

（2）將停球管段上下游臨近閥門關閉，上游閥室放空使清管器（檢測器）反向移動以調整自身姿態。之后，停止上游閥室放空，開啟下游閥門。當上游閥門前后壓差達到0.8 MPa后快速開啟上游閥門，監控清管器（檢測器）是否能沖過停球點繼續運行。

（3）如果上述措施均無效果，則將卡堵位置定位后由甲方保駕人員斷管取球。

3.5 清管器（檢測器）在穿越段卡堵

如果確認清管器卡堵在河底，可采取如下措施。

（1）升高上游壓力，同時降低下游壓力，使設備前后端壓差增大通過卡堵點。

（2）如首端壓力升至2.4 MPa，末端降至0.4 MPa，設備仍無法移動，則將設備上游段管線放空，采用氮氣車向下游段管線注氣（壓力不超過2.4 MPa），使設備后退，后退一段距離后，反復試驗兩次，嘗試通過卡堵點。

（3）如仍無法通過卡堵點，則將設備后退至利于開挖的位置斷管取球。

3.6 收發球作業過程中閥門內漏

收發球作業過程中一旦發現閥門內漏，立即通知甲方人員處理。①如果內漏較小，可使用氮氣軟管深入收發球筒靠近盲板處對泄露出的可燃氣體隨時置換，同時使用可燃氣體檢測器監控作業區，保證達到安全作業條件。②如果閥門內漏嚴重，無法保證現場安全，則立即停止現場作業，由甲方單位對閥門進行維修。

3.7 設備皮碗泄流

①清管器皮碗的耐磨系數要高，確�？鼓�損不泄漏，符合內檢測作業要求。②變形檢測器整體質量較輕，且有三個密封皮碗，同時過度磨損和泄流的可能性非常小。③漏磁檢測器有支撐輪系統，大部分重量均作用于支撐輪系統上，除此之外還有磁性鋼刷，保證其運行姿態良好，避免皮碗偏磨和過度磨損。3.8 清管作業污液過多如果管線內液體過多，為了防止液體溢出臨時排污池而造成環境污染，作業時準備污水車及時收集液體。

4 結束語

施工組織是內檢測作業的重要環節，是內檢測作業順利進行的基本保障�，F場工作人員應該在內檢測作業前做好施工組織，以保障城市輸氣管道內檢測作業的順利進行。

作者：王強，無錫華潤燃氣管網運行部經理。
