王璽

北京天然氣管道有限公司陜西輸氣管理處

摘  要：陜京管道陜西段境內水土流失嚴重，雨季汛期對管道的危害較大。治理水土流失，鞏固土壤，有利于管道的平穩運行。主要分析總結了陜京管道陜西段某管段水土流失治理措施。

關鍵詞：陜京管道； 水土流失；排水渠

陜京管道西起陜西省靖邊縣，東至北京市，途經四省兩市，其中陜西段總里程691.919公里。陜西境內水土流失十分嚴重，對管道安全運行影響較大。

1 水土流失對管道的危害

水土流失其成因主要有風力侵蝕、水力侵蝕等自然因素，如雨水不能就地消納，沖刷土壤，造成水分和土壤同時流失；土壤層被侵蝕、破壞，淤塞河流、渠道、水庫等，嚴重時導致水旱災害發生。過度放牧、不合理耕作、開礦等人為因素，破壞地面植被和穩定地形，也導致嚴重的水土流失；容易使管道位移、管道底下土壤松動、在管道下方形成大面積空洞，嚴重時造成管道懸管、漂浮、變形、斷裂、暴露等問題。

2 治理實踐

水保措施能預防和緩解水土流失對管道的影響，將風險控制在可接受范圍內。常見的措施有設置漿砌石護坡，鞏固土層；建設排水渠，將雨水引流；加蓋過水路面，防止水流直接沖刷地表覆土等。

2.1 雨水沖刷治理

如圖 1所示，某管段發生管道懸空，原因是管道經過雨水長期沖刷，積水長期浸泡，管道上方素土塌落以及周邊部分坡體塌落，導致露管懸空，存在斷裂風險。治理措施如下。

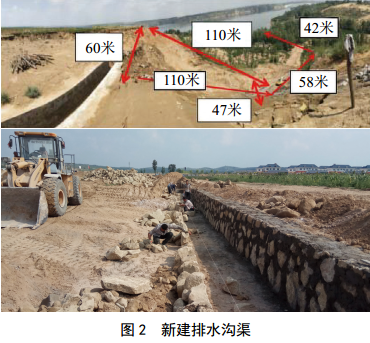

（1）使用素土回填，素土上方設置 0.5 m 灰土覆蓋夯實，坍陷處周?chē)�設置長147 m、寬 1 m、高 1 m 的排水渠，兩側及底部使用灰土保護；將原有排水渠改為寬2 m、深1 m ，與新設置的排水渠相連（圖 2）。

（2）在坍塌處底部用灰土鋪設，形成基礎將管線包住，灰土上方使用素土回填形成坡體，再使用灰土做成護坡，在護坡底部設置漿砌石擋墻，高1 m。擋墻前方設置灰土基礎，在護坡右側設置一道排水渠。

（3）將下方坍塌處使用素土回填，并設置排水渠，與原有排水渠相連。

（4）使用素土回填。

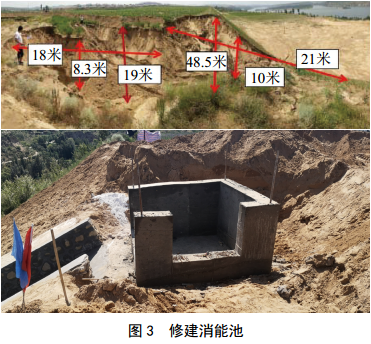

（5）設置 4 個消能池（圖 3）。

2.2 匯水路段治理

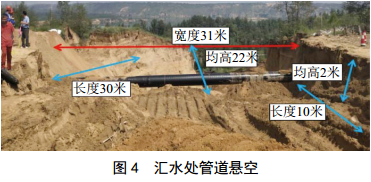

某管段位于匯水地段，經過雨水沖刷，管道前方出現坍塌，導致坡體出現整體滑坡，管道懸空（圖 4）。治理措施如下。

（1）在管道前方使用灰土回填。并設置排水渠，并在排水渠兩側使用 1 m 寬灰土保護，排水渠下方使用 1 m 厚灰土保護。

（2）使用灰土護坡將管道以及管道下方坡體進行保護�；彝磷o坡分為三臺設置，每臺寬度 2 m，在坡體下方設置混凝土跌水平臺。

（3）將管線左前方?jīng)_溝使用素土回填，并設置排水渠，在排水渠兩側使用 1 m 寬灰土保護，排水渠下方使用1 m 厚灰土保護，與平行于管道的排水渠相連。

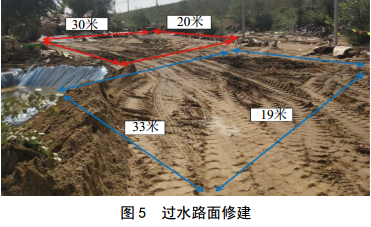

（4）排水渠前方地面使用素混凝土硬化，形成過水面，過水面正面及左側使用1.5 m齒墻保護（圖 5）。

2.3 積土塌方治理

某管段由于受雨水長期沖刷，於土壩積水嚴重被沖塌，露出管道。治理措施如下。

（1）管線上游沖毀處使用素土回填。

（2）在原有於土壩沖毀處底部使用素土回填形成坡體，坡面使用灰土護坡，在於土壩前方設置擋墻，上游設置素混凝土過水面，在山體下方設置一條排水渠，坡體中間為最低處，設置一道排水渠，兩條排水渠都建成階梯狀，管道上方坡體使用土工格進行坡體保護。

（3）從路面處沿坡體向下設置一道排水渠。在坡體中部設置一道橫向排水渠，每條排水渠都用灰土保護（圖 6）。

作者簡介：王璽， 1998年生，2020年畢業于北京工業大學測控技術與儀器專業，現就職于中石油北京天然氣管道有限公司，研究方向為管道無損檢測。聯系方式： 13716538990，wangxizsy@163.com。
