摘  要：鑒于山區管道環境特點和全自動焊的質量、效率優勢，廣泛了解國內外焊接技術現狀，開展了內（外）焊機研發、適應性設計研究、焊接質量控制和施工技術研究，通過試驗和實踐認證，形成一套適用于山區管道的全位置自動焊接技術。

關鍵詞：山區管道；溝下；全位置；自動焊

我國地形總體呈現西高東低的三級臺階，山區包含山地、丘陵分布地區和崎嶇高原，占國土面積三分之二。隨著國民經濟對油氣資源需求的持續增長，高鋼級、大口徑的山區管道占比越來越大。無論是東西走向的中緬管道，還是南北走向的中貴管道，山區管道占比達70%，中緬管道坡度≤ 25°的管段占比達90%。

目前，國內外大口徑管道在平原地區已實現全自動焊接大流水施工，中俄東線采用全自動焊和組合自動焊。全自動焊是指內焊機+外焊機組合的自動焊工藝。組合自動焊工藝是指手工或半自動方法完成根焊，外焊機自動焊完成填充和蓋面焊。全自動焊接大流水施工技術優勢在于：焊接工藝參數易控制、焊接過程穩定、焊縫力學性能優良，焊口質量易保證，焊接效率高。其主要使用條件：管道坡度不大于12°、土質管溝、施工作業面大、施工斷點少。

山區管道不同于平原管道，具有起伏頻繁、坡度大、坡長面窄、土層薄、石方多、彎頭多、施工斷點多等特點，嚴重約束了現有的全自動焊接技術使用。山區管道使用手工焊和半自動焊，施工效率低，管理難度大，焊口質量不易保障。據了解，正在開展的中緬天然氣管道環焊縫質量排查結果顯示，缺陷焊口仍然占一定比例。

為適應油氣管網建設需求，在已實現平緩地帶管道全自動焊的基礎上，通過創(chuàng )新和技術突破，實現山區管道自動焊焊接，獲得高質量的管道焊口，發展山區管道全位置自動焊接技術是非常必要的。

1  山區管道全自動焊接主要技術

根據山區管道環境條件的復雜性，全位置自動焊按坡度劃分為：管道縱向坡度不大于25°溝下全自動焊接技術和大坡度全自動焊接技術 。

1.1  管道縱向坡度不大于25°溝下全自動焊接技術

管溝成型后，在管溝內采用內焊機+雙焊炬外焊機，實現管道縱向坡度25°且帶有曲率半徑6D熱煨彎管的管道焊口全自動焊接流水作業。 主要涉及到內焊機研發、限坡度設計、作業帶設計、施工機具適應性技改、溝下流水作業施工技術等。

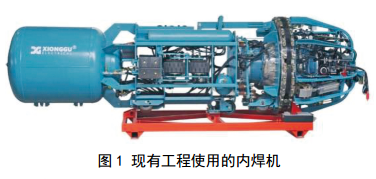

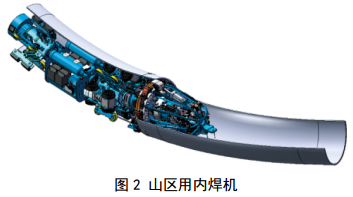

（1）內焊機研發�，F有工程使用的內焊機（圖 1）適應12°的縱向坡度和曲率半徑為40D的冷彎管。不能適應山區管道溝下全自動焊接，需進行山區內焊機研發。 研制的山區用內焊機（圖 2），從結構、動力、制動等方面突破了爬坡能力和過彎能力（能通過6D熱彎、爬坡25°），解決了不大于25°的山區地形內焊機能力的適用性。

（2）線路設計。通過路由選擇和線路縱斷面設計控制管道縱向坡度為不大于25°，同時減少施工斷點，為溝下全自動焊接流水作業創(chuàng )造條件。 通過管線作業帶寬度、坡度和地耐力、截排水、水工保護設計，為管道溝下全自動焊接提供施工條件。

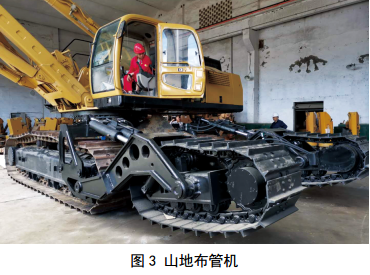

（3）施工機具技改。BGY60山地布管機是管道山地施工過程中運管、布管、對口等專用設備，適應海拔高度為3000 m以下，自重44 t、履帶板寬度600 mm、設計最大爬坡能力30°。為增加設備穩定性和爬坡能力，加裝了輔助履帶助推裝置，提高設備的山地施工性能（圖 3）。

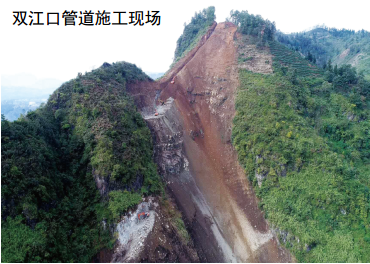

（4）移動電站改造。技術方案如下：①增加發動機功率。發動機采用不低于國III及以上排放標準，水冷6～8缸、電控高壓共軌、渦輪增壓、在1500 r/min時功率不小于149 kW、設備在35°斜坡運行時發動機燃油系統、潤滑系統以及設備其他部件液壓系統正常工作；②增加坡道駐車裝置、增加履帶寬度不小于600 mm、采用全液壓驅動；③前后端安裝牽引鉤（牽引強度要大于設備自重），設備前端安裝卷?yè)P機，后端預留安裝卷?yè)P機位置及安裝孔等，卷?yè)P機為液壓驅動，具備自鎖、自救功能、牽引力不小于8 t、鋼絲繩的長度不低于30 m，達到爬坡能力不小于25°、牽引爬坡能力不小于35°；④吊臂采用折疊臂360°(全回轉)、起重量不小于6.3 t、最大工作幅度不小于8 m、最大工作幅度起重量不小于1.2 t、不側向偏轉設計； ⑤配置電流、電壓、頻率穩壓裝置。見圖 4。

（5）機械防腐車。集拋丸除銹、中頻加熱和紅外線加熱于一體，增加坡道駐車裝置，可實現坡度≤ 25°防腐補口作業。

（6）焊接施工方案。管溝成型后，在管溝內采用內焊機+雙焊炬外焊機開展全自動焊接流水作業。根據內焊機焊前準備和焊接時間，配置雙焊炬外焊機數量，實現溝下全自動焊流水作業。挖掘機掃線并完成作業帶整理和碾壓，形成有5 km左右的連續焊接作業面。機械開挖管溝和焊坑；吊管機進行布管和組對；移動電站提供焊接電源；內焊機進行對口和根焊；雙焊炬自動焊機進行填充和蓋面焊接；AUT無損檢測；機械防腐補口；水工砌筑和管溝回填。

1.2  大坡度全自動焊接技術

采用自適應單焊炬自動焊機與內（外）對口器協同作業，可實現管道大坡度焊口和連頭口全自動焊接。 主要涉及外焊機和內對口器研發、焊接工藝及焊接接頭質量控制等。

自適應自動焊機可實現管道大坡度焊口和連頭口“根焊―填充―蓋面”全自動焊接。研制的山區管道內對口器，可適用于坡度40°的焊口內對口，并能通過曲率半徑為6D的熱煨彎管。研制了外對口器，配合單焊炬自動焊，適用于內焊機或內對口器不能使用的環境。

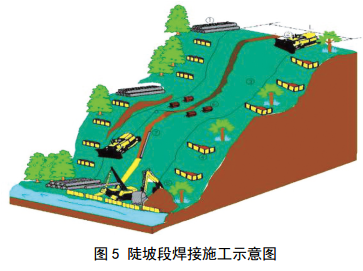

陡坡段焊接施工采用單焊炬自動焊工藝。配置一個工作站的機組施工。 方案一采用輕軌或者索道布管，逐根管道組對焊接（作業帶允許的情況下，也可采用之字形道路，搭設施工平臺）；方案二可采用自動焊預制，吊裝到位，該方案適用于短陡坡地段（圖 5）。

1.3  焊接工藝

研究6G位置單焊炬外焊機單面焊雙面成型的根焊技術，和單焊炬外焊機氣保護藥芯焊絲下向焊填充、蓋面焊技術，可使用金屬粉芯焊絲、實心焊絲以及氣保護藥芯焊絲，適用于溝下、山區等各類地形的焊接。

研究管道縱向坡度不大于25°的內焊機+雙焊炬全自動焊技術，匹配實心焊絲或者金屬粉芯焊絲進行根焊和填蓋焊接，通過優化焊接工藝參數，可適應不大于25°坡度的自動焊焊接。

1.4  焊口質量控制

在現有焊接工藝評定和質量控制要求外，補充以下內容。

（1）焊接接頭未熔合控制。研究熱輸入、擺寬、邊緣停留時間、擺動速度等工藝參數對未熔合的影響規律，根焊層、熱焊層及填充層中對未熔合影響因素主次為：熱輸入＞擺寬＞邊緣停留時間；熱輸入及擺寬偏小，表現為上下坡口連續未熔合缺陷；停留時間偏小表現為有規律間斷未熔合缺陷，擺動速度偏下表現為“冷溶”現象及下坡口單邊未熔合缺陷，而擺動速度是克服重力對熔池影響，維持熔池形態的最重要參數；通過適當增加熱輸入、邊緣停留時間和擺動速度可有效降低未熔合缺陷。

（2）焊接接頭微觀組織和斷裂韌性。通過對自動焊焊接接頭進行RT檢測、組織觀察、拉伸、彎曲、﹣20℃夏比沖擊及CTOD系列試驗，結果表明優化后的焊接工藝合格，接頭綜合性能達到標準要求，內焊機根焊接頭斷裂韌性?xún)?yōu)于外焊機根焊。試驗過程中，存在沖擊試驗合格而CTOD試驗不合格的情況，建議在焊接工藝評定中增加CTOD試驗以充分評價焊接接頭韌性。

（3）焊接接頭缺陷容限分析與工程臨界評估。通過大量的焊接接頭性能試驗，得到強度、斷裂韌性等試驗數據，繪制ECA研究所需的FAD圖。參照BS 7910《金屬結構缺陷驗收評定方法導則》推薦的缺陷評定相關計算公式編制用于X70管道焊接接頭缺陷容限尺寸計算的C語言程序，從而完成了可放寬缺陷容限驗收標準的ECA分析，制定了工程臨界評估企業標準。

（4）焊接接頭殘余應力與致裂邊界條件。使用有限元模擬與試驗相結合的方法，揭示了坡度及組對應力對長輸管道連頭口焊接殘余應力的影響，得出長輸管道焊接連頭口上坡口根焊HAZ距焊縫中心2.5～5.5 mm處殘余應力較大，該區域為危險區域。使用數值模擬及C語言編程，根據彈塑性變形公式，得到在上坡口根焊HAZ區2.5～5.5mm以及蓋面焊HAZ區5.0 mm～7.5 mm處在焊接過程中及焊后極易開裂結論。

2  試驗

在試驗場地和焊接工作臺對山區管道全位置自動焊技術的裝備性能、焊接工藝和施工工序等進行試驗。

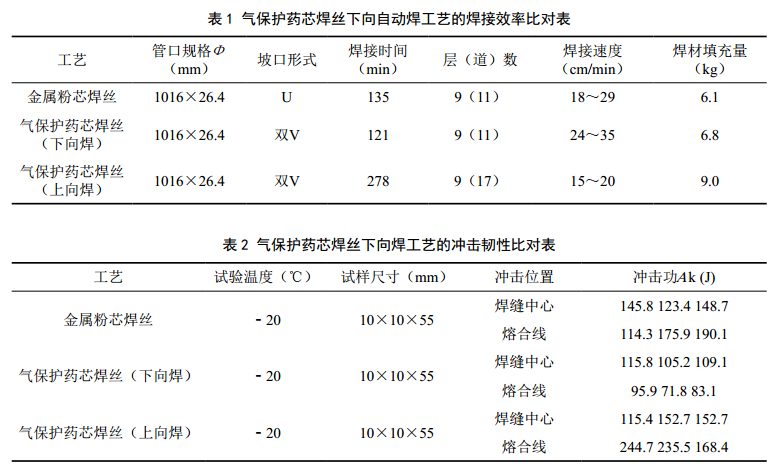

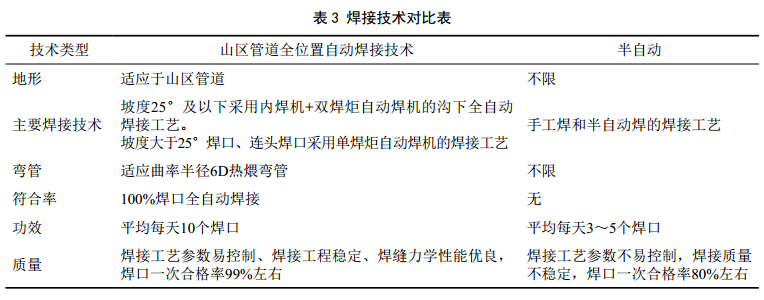

大坡度管道焊口和連頭口的焊接試驗在焊接工作臺進行。坡度45°，采用單焊炬外焊機單面焊雙面成型的根焊技術，單焊炬外焊機氣保護藥芯焊絲下向焊填充、蓋面焊技術。試驗效果：焊口成型質量好、沖擊韌性好，焊接效率高（表 1、表 2、表 3）。進行25°縱坡的場地試驗，驗證了布管機、焊接工程車、機械防腐等性能。

3  結論

通過對設計方法、裝備研發、焊接工藝、施工技術等研究和實踐，山區管道全位置自動焊技術可在管道坡度25°及以下的焊口實現內焊機+雙焊炬外焊機自動焊溝下流水作業，在管道坡度大于25°和連頭以及特殊地段的焊口實現單焊炬外焊機自動焊作業，完全實現山區管道所有焊口全自動焊接。
