賀小康

國家管網集團西南管道公司貴陽輸油氣分公司

摘  要：以中貴天然氣管道K1399+399米段滑坡為例，研究總結管道在突發滑坡地質災害時的智能管控及治理措施。介紹了該滑坡的基本特征，通過綜合應用地表位移、深部位移、應力應變以及非接觸式磁異常檢測等智能監測檢測措施對滑坡進行有效監控，同時疏散周邊群眾、停輸放空、應急治理處置以及應力釋放等，避免了事故的發生。

關鍵詞：天然氣管道；滑坡；監測；智能措施

滑坡作為一種常見地質災害，其隱蔽性、突發性、災害性較強，特別是管道橫向或斜向通過滑坡區時，常存在較大的安全風險。2019年7月，位于貴州省遵義市習水縣大坡鄉裕民村的中貴天然氣管道K1239+399米處發生滑坡險情�；�坡平面形態整體呈不規則箕狀，近南北向展布，剖面形態呈折線型，坡度25°～35°，主滑方向為310°，分布高程為1005 ～1028 m，坡高約23 m。中貴天然氣管道位于滑坡體內前緣�；�坡長約80 m，寬約50 m，平均厚度約3.5 m，總方量約14 000 m3，為一土質滑坡。影響管道長約65 m。

1  應急處置措施

（1）及時報送應急信息。由于滑坡發生速度快，常規檢測手段無法短時間內確定滑坡段管道的受力變形情況，經現場專家觀察分析滑坡已處于欠穩定狀態。為保證管道及周邊村民的安全，貴陽分公司立即啟動三級應急預案，成立滑坡?lián)岆U應急領導小組，及時向西南管道公司匯報現場情況，同時向當地政府、管道保護主管部門、自然資源部門報送應急信息。

（2）緊急疏散附近居民。對該段管道進行放空置換，疏散滑坡周邊350米安全管控范圍內的23戶79名居民，在滑坡體上采取了裂縫夯填、修建簡易截排水溝、坡體覆蓋PE膜等防止地表水下滲的措施。

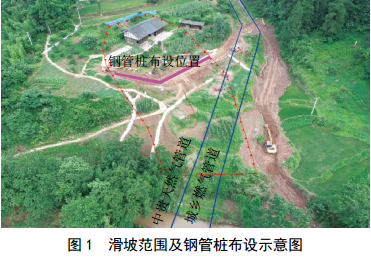

（3）采取鋼管樁支護措施。針對滑坡的穩定狀態、滑坡周邊場地地形條件以及考慮施工的安全性，對滑坡采取了鋼管樁支護措施，在滑坡中后部設置了兩排鋼管樁，共計86根（圖 1）。

2  智能管控措施

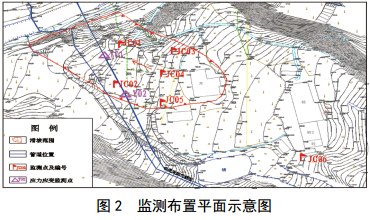

為進一步分析、評價滑坡穩定性，保證搶險現場施工人員安全以及專項處置措施順利實施，采用了位移監測、管道應力應變監測和非接觸式磁異常檢測等全方位智能管控措施（圖 2）。

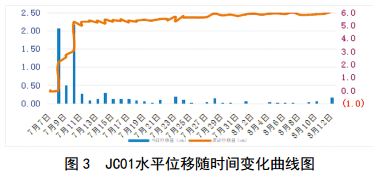

（1）地表位移監測。共布設6個檢測點，初次監測時間為2019年7月7日至8月12日（鋼管樁施工期間）。累計最大水平位移為JC01(中下部)，位移量6.1 cm（圖 3）；JC03（左中部）位移量5.3 cm；JC04(中上部)，位移量5.5 cm；其余各點位移量均較小，無異常。

前期受天氣、場地施工擾動及其他因素影響，滑坡變形相對較大，JC01、JC03、JC04平均每日位移量分別為0.3 mm、0.24 mm、0.25 mm。

7月15日之后（鋼管樁施工完成之后），每日地表位移量很小， JC01、JC03、JC04平均每日位移量分別為0.027 mm、0.027 mm、0.026 mm，每一個基礎點都相對穩定，沒有明顯下滑趨勢。說明滑坡體位移數據已經趨于收斂，滑坡已經趨于穩定。

（2）應力應變監測。根據西南管道公司管道沿線地質災害風險評級體系、評價模型研究成果，管道縱穿斜坡范圍在30 m，且埋深約2～3 m時，其所能承受的最大應力為550 MPa，最大應變?yōu)?300級，管道應變監測預警區間為：關注級（極限應變的30%，為690級），警示級（極限應變的60%，為1380級），警報級（極限應變的80%，為1840級）。

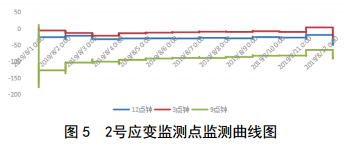

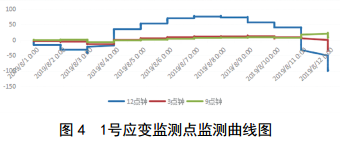

通過監測數據表明，2019年8月1日后，1號應變監測點和2號應變監測點數據變化不明顯（圖 4、圖 5），各點的整體趨勢基本一致，應變區間為﹣178～78，占極限值的7.73%，未達到關注級。

（3）非接觸式磁異常檢測。因滑坡地形的變化，局部管段在荷載和壓力的作用下造成應力集中。短時間內不可能全部開挖釋放應力，為確保管道的安全平穩運行，采用非接觸式管道磁檢測發現應力集中點兩處，組織開挖釋放應力。后期投產后再次檢測發現應力集中點一處，進行開挖釋放應力。

3  經驗分享

做好滑坡防治首先要分析判斷滑坡產生原因，制定可行應急預案，及時采取前期應急治理措施，防止事故發生，為下一階段管道安全防護爭取時間。其次充分利用各種科技手段加強現場監測檢測，準確掌握災情變化，檢驗治理效果，為科學決策提供依據。

作者簡介：賀小康，1981年生，碩士研究生，工程師，現任貴陽輸油氣分公司副經理。聯系方式：15329601661，695207819@qq.com。
