Enbridge公司LSr管道建于2008年，管徑508 mm，標稱壁厚6.4 mm ，在加拿大境內分別敷設X70鋼管道278 km和X80鋼管道10 km。鋼管均由加拿大Evraz Inc.提供，采用電阻焊（ERW）工藝制造。

1  環焊縫裂紋評估情況

LSr管道建設期間嚴格遵守CSA Z662―07第7.11條環焊縫無損檢測要求，進行了100%射線檢測，并對其中58%的環焊縫作了延遲無損檢測，重點是冬季大風和嚴寒天氣條件下施工作業的環焊縫，共檢測出21道含裂紋環焊縫。

經CC Technologies公司對上述含裂紋環焊縫開展工程臨界評估，確定含裂紋環焊縫的剩余壽命為17年。據此，Enbridge公司認為，管道已成功通過強度測試和密封試驗，存在的臨界環焊縫缺陷不會(huì )對管道完整性構成直接威脅，定期采用常規漏磁內檢測（MFL）可充分監測裂紋擴展情況，以確保管道始終保持完整的狀態。

為了進一步了解管道含裂紋環焊縫的安全狀態，Enbridge公司又聘請Ludwig公司選取15道含裂紋環焊縫開展工程臨界評估，主要內容包括：使用CorLAS™軟件計算15道含裂紋環焊縫的失效壓力，計算與每處裂紋相關的臨界裂紋深度，以確定裂紋失效形式是泄漏還是斷裂；采用2種不同的方法確定15道含裂紋環焊縫的剩余疲勞壽命：①取Enbridge L13管道（可代表LSr管道的預期運行條件）壓力數據近似值；②用 L13管道實際壓力數據。如果評估結果表明L13管道的環焊縫裂紋尺寸與15道環焊縫裂紋的尺寸相似，其預期疲勞壓力大于163％MOP，并且剩余疲勞壽命超過17年，則認為，LSr管道存在的環焊縫裂紋不會(huì )對管道的完整性造成直接威脅。

2  環焊縫裂紋成因分析

匯總每道含裂紋環焊縫的相關信息，主要包括：焊縫編號、樁號，上游和下游鋼管編號和爐號，焊縫完成日期和時間，用于完成焊接的對口夾具類型，無損檢測完成日期，焊縫完成后的運行時間，發現裂紋時管道是否仍露出地面或已掩埋，焊接時的天氣狀況。

經Ludwig公司對15道含裂紋環焊縫進行金相組織評估，確定的裂紋成因機理包括以下主要因素。

（1）預熱不足和層間溫度不達標。焊縫中氫擴散速率很大程度上取決于溫度。在快速連續溶敷焊道時，后續通道產生的熱量允許先前焊道中的氫能擴散開并逸出焊縫表面。如果焊縫快速冷卻到較低環境溫度，已進入焊縫的氫很容易被捕獲而聚集在焊縫中。

（2）焊口承受了高應變。環焊縫施工期間的管道應力通常被認定為氫致開裂的重要致因因素。正常焊接施工期間，抬起管接頭時，焊縫處于半完成狀態，與鋼管相比具有更小的橫截面，提升荷載主要集中在焊接區域。管道對口可能導致載荷集中于焊接區域。管道回填引起的沉降會(huì )產生附加應力，環焊縫存在的錯邊和不連續的結構等也可能會(huì )造成焊縫區的應力集中。

3  環焊縫延遲氫致裂紋可能性

LSr管道第9標段環焊縫施工時間、檢測情況及延遲氫致裂紋可能性見表 1，第11標段相關情況見表 2。

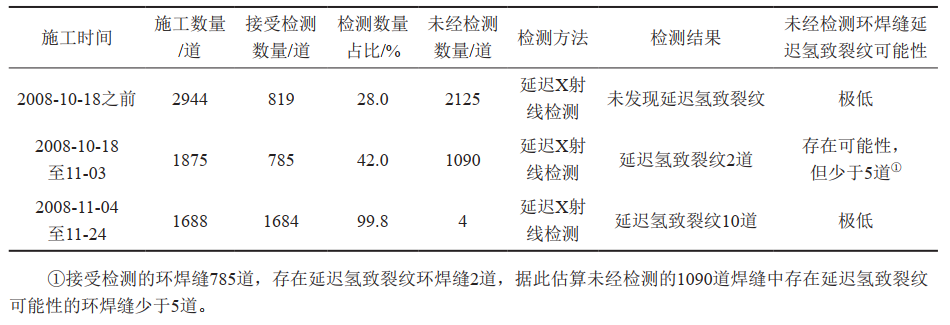

表 1 第9標段環焊縫延遲氫致裂紋可能性評估

表 2 第11標段環焊縫延遲氫致裂紋可能性評估

根據表 1、表2評估結果，認為L(cháng)Sr管道環焊縫存在延遲氫致裂紋的可能性極低。

4  高鋼級管道環焊縫排查建議

（1）進一步完善焊接工藝評定。制定焊接工藝規程應考慮不同環境因素對焊接質量的影響，開展預熱溫度、焊道層數、大風和嚴寒天氣等因素的正交實驗，規定不同條件下每個焊工可完成的焊道數量，為第三方監理作業提供充分的依據。

（2）加強數據統計分析工作。聘請專業焊接技術研究單位和數據分析公司，從焊縫施工日期、歷史氣候條件、年度完成焊口數量等多因素分析焊接質量，明確重點關注對象。

（3）及時開展工程臨界評估。對已割除的含裂紋環焊縫進行評估，預估相關失效應力、失效形式（泄漏或斷裂）和剩余疲勞壽命，為后續含裂紋環焊縫的風險管控措施提供依據。

（4）開展在役管道環焊縫缺陷識別方法研究。通過多因素分析，評估最有可能存在危害性環焊縫缺陷的位置，進一步確定環焊縫質量排查的范圍，提高工作效率。

（5）采用多輪次（縮短內檢測周期）、多類型（漏磁、超聲、渦流等組合）管道內檢測策略，監測管道環焊縫缺陷的擴展情況，及時識別危害性環焊縫缺陷。

（本文由戴聯雙與北方管道公司科技研究中心張強、楊玉峰聯合編譯，譯自：Enbridge Light Sour (lsr) Pipeline Project Engineering Report Regarding Girth Weld Cracking and Longitudinal Seam Weld failures. Enbridge Pipelines Inc. February 4，2009）
