陳良 趙萬里 孫寶龍 陳玉亮 劉金福 馬智遠

國家管網集團西氣東輸蘇浙滬輸氣分公司

摘要：某公司所轄管道途經江南地區，水網密布，經濟發達，自然地質災害類型較少，但經濟活動造成的致災因素對管道安全運行影響較大。分析了其表現形式和產生的風險，提出預防治理措施及建議。

關鍵詞：長輸管道；經濟活動；地質災害形成因素；預防治理

西氣東輸蘇浙滬輸氣分公司管轄管道主要途經長三角地區，多低山、矮丘陵和江南水網，自然地質災害類型較少。但因地區人口密集，經濟活動頻繁，引發的各種致災因素對管道影響較大。表現為河溝道水毀、不穩定斜坡，其中以高速路邊取土坑、管道穿越河流魚塘、農田挖土形成高邊坡等因素尤甚。深入分析其形成原因以及對管道造成的危害，提出針對性防治措施，對保障管道安全運營具有重要意義。

1  經濟活動致災因素

1.1  工程取土坑

近年來高速公路的快速發展，給周邊地形地貌帶來了較大改變。施工單位為節省運輸及施工成本，就近直接在高速公路周邊開挖取土修建路基，形成了一個個取土坑。經過長時間雨水積存和地下水滲入以后多形成了魚塘。管道經過這類取土坑，一般采用大開挖或穿越方式。取土坑邊坡因為開挖和雨水沖刷導致土質松軟，邊坡不穩，極易坍塌[1]。造成管道及光纜裸露、懸空風險。

1.2  穿河穿塘管段

江南水網密布，魚塘、蟹塘聯片，在進行河道和魚塘清淤時容易對管道和光纜造成損壞和引發事故。一些管道穿越段未設計水工保護措施，岸坡爬升段常年受河岸侵蝕、雨水沖刷，造成管道和光纜淺埋、裸露。受環境影響，分公司至今未能對河流穿越段管道和光纜埋深進行全面測量，管道管理仍在采用竣工資料原始數據，存在較大安全隱患。

1.3  開挖形成高邊坡

隨著城鎮化的快速推進，途經農田段管道周邊的多處土坡被開挖形成高邊坡。受雨水沖刷和人為擾動，易造成管道和光纜淺埋、裸露。

2  災害風險排查

詳細收集并統計高速周邊取土坑、管道與河流魚塘穿越、高邊坡敷設等信息，對穿越方式為大開挖且管道埋深不足6米的管段逐一登記形成臺賬，包括管道及光纜的埋深、水深、現場情況；斜坡高度、坡度、植被及坡腳是否有人工削坡等工程活動。分公司在汛前一個月組織專業人員進行全面地質災害排查，并按照易損定性評價法對地質災害點進行綜合分析，確定災害風險等級。對中小型河流采用探管儀、測深儀及RTK瞬時定位儀，確定管線位置、埋深、走向、路徑等[2,3]。 現場核實高邊坡管道信息臺賬，并依據風險等級初步評估簡表進行打分，評定風險等級。

3  地質災害風險治理

3.1  預防保護性措施

（1）柔性擋土墻或護坡。如管道沿著取土坑岸坡敷設、管道穿越河流岸坡爬升段，局部邊坡存在輕微塌陷，無植被綠地，隨著汛期來臨，可能存在繼續后退侵蝕邊坡風險。采用生態袋裝填土壘砌形成柔性擋土墻或護坡結構進行保護。相比其他臨時措施，這種方法造價低廉、施工簡便，能夠大幅度減少水工保護工程成本。施工后的邊坡植被覆蓋表面，達到綠化效果，形成自然生態邊坡[4]。同時具有高透水性，有透水不透土的過濾功能，對土壤流失、邊坡塌方等具有很強的防護和穩定作用，最終形成高穩定自然邊坡。

（2）管道巡檢和災害點巡查。對穿越魚塘、蟹塘管段，建立地災風險點臺賬，確定風險等級，由地質勘查專業人員、管道區段長、巡線工開展三級巡檢。雨季時專業人員駐守作業區，開展地質災害點全面巡查。

（3）組建微信群。擬由各場站通過發放宣傳品，與所轄區域養殖戶建立微信聯系，組建管道保護微信群，將涉及魚塘、蟹塘及清淤信息，提前在微信群發布，并通過信息獎勵機制鼓勵信息報備。

3.2  工程治理措施

當出現管道敷設岸坡整體塌陷，無植被綠化，岸坡受到水流浸泡、掏蝕并向管道側發展，岸坡頂部出現裂縫，有繼續垮塌的風險，應立即采取工程治理措施，防止坡面后退和可能出現的管道光纜裸露、懸空。坡面水毀治理常采用混凝土擋土墻、漿砌石護坡（圖 1）等。對裸露管道光纜的淤泥用素土進行換填，管道增加配重塊壓蓋，再采用防滲性較好的混凝土，澆筑成過水面進行防護。水流沖刷嚴重的，還可以在下游設置混凝土防沖墻。

圖 1 漿砌石護坡、下游防沖墻

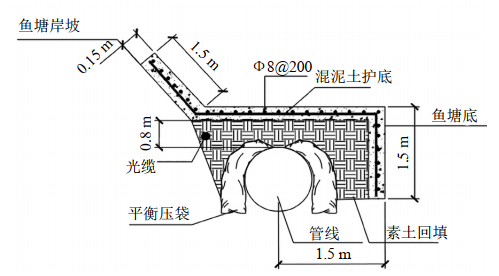

河溝道水毀主要采用過水面（圖 2）、地下防沖墻等措施。對小型溝渠管道淺埋，可以用小型蓋板或者澆筑混凝土過水面，預防人為開挖破壞。

圖 2 混凝土過水面、混凝土護坡示意圖

實踐證明，通過因地制宜采用漿砌石護坡、鋼筋混凝土擋土墻等治理措施取得了良好成效，有效防止水土流失，對邊坡防護具有較強的穩定作用。

參考文獻：

[1]魏孔瑞，姚安林，鮮濤，等.川渝地區山地管道主要地質災害成因及工程治理[J].管道技術與設備，2015（2）：19-21.

[2]曾輝.河流穿越水下管道埋深非開挖檢測技術及其應用[J].石油規劃設計，2016，27（5）：6-8，12.

[3]崔征科.海底輸油氣管道維護性檢測中的工程物探技術[J].海洋石油，2006，26（02）：104-107.

[4]劉剛.生態護坡在滑坡治理中的應用[J].山西建筑，2015，38（3）：67-68

作者簡介：陳良，1992年生，工程師，現為國家管網集團西氣東輸分公司蘇浙滬輸氣分公司地質災害技術服務人員。聯系方式：17714506383，543835722@qq.com。
