室內燃氣管道腐蝕與改造探討

楊青1 劉兆虎2 張世安3 林欣秀4 袁忠浩5 單佩立6

1. 廣州燃氣設計有限公司； 2.中山華潤燃氣有限公司； 3.成都華潤燃氣設計有限公司；

4.汕頭華潤新奧燃氣有限公司； 5.衡水中石油昆侖燃氣有限公司； 6.廣東億豐軒科技有限公司



摘要：加強室內燃氣管道安全管理迫在眉睫。介紹了室內燃氣管道老化、腐蝕情況和部分省市管道改造現狀，分析了穿墻、穿樓板位置燃氣管道安裝工藝存在的問題；探討不同材質管道、不同供氣區域的改造措施；提出用防腐性能強、安裝便捷的預制防腐管件改造管道，以提升防腐能力和使用壽命，提高安裝效率，保障用氣安全。

關鍵詞：室內燃氣管道；腐蝕；修復；纖維增強復合塑料；預制防腐管件



室內燃氣管道安裝質量與用戶生命財產安全緊密相關。早期室內燃氣管道管材工藝及防腐水平較低，加之穿墻、穿樓板位置周邊存在潮濕等不利條件，管道腐蝕速度較快，且具有隱蔽性，不易被用戶察覺。90年代之前安裝的室內燃氣管道已超過設計使用時間，老化、腐蝕現象比較嚴重，由此帶來的安全問題日益突出，對用戶生命財產安全造成嚴重威脅（圖 1）。近年來燃氣管道泄漏、爆炸事故時有發生，其安全問題受到社會(huì )廣泛關注，政府和企業加大力度推動燃氣管道改造工作[1-3]，僅上海市2019年共完成15.8 萬戶居民住宅老舊燃氣立管改造[4]；而溫州市則注重使用更為先進的管體材料和設備，采用加強型防腐燃氣穿墻管道[5]。本文以廣東省某市穿墻、穿樓板位置燃氣管道修復改造為例，分析存在的問題，探討改造措施。

1  安裝工藝和存在的問題

1.1  安裝工藝要點

（1）以穿墻燃氣管道安裝工藝為例，流程為鉆墻洞—預埋套管—管道防腐—管道安裝—防水處理。

（2）新建燃氣管道施工時，墻體批蕩之前鉆好墻洞，并及時預埋套管，保證墻面防水施工整體一次性完成，能比較好地解決墻洞的防水問題。建筑水泥沙漿對管道腐蝕非常嚴重，穿墻部位加套管保護十分必要。

（3）穿墻、穿樓板位置的燃氣管道均設置在套管內，兩管間隙采用柔性防腐、防水材料密封。

（4）既有建筑如老舊住宅或城中村燃氣管道改造、農村“煤改氣”管道施工，鉆墻洞時要采取空心鉆作業，其鉆頭尺寸外徑比套管外徑大0.5 cm～1.0 cm，以方便后續防水施工作業。

（5）常用套管材料及性能比較見表 1，目前以選用UPVC（硬PVC）管為主。

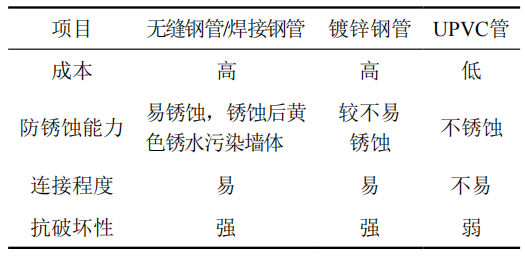

表 1 常用套管材料比較

1.2  主要問題

（1）設計標準和工藝水平低。早期設計標準不規范，技術水平有限，所用管材及防腐工藝水平較低，有的燃氣管道甚至未采取防腐措施；之前以供應濕式人工煤氣為主，部分地區供應液化石油氣（氣態），相比天然氣對管道的腐蝕性更強。

（2）所在環境條件惡劣。室內燃氣管道多安裝于廚房?jì)�，長期處于較為陰暗、潮濕的環境中，加速了管道腐蝕。而且穿外墻燃氣管道套管內容易積聚水分，也會(huì )造成腐蝕。

（3）運行維護不規范。用戶對燃氣管道安全狀況不了解、不重視，暗埋、暗封等現象較為常見。燃氣公司對室內燃氣管道的信息掌握有限，檢查維護不足。以致于部分高齡穿墻、穿樓板燃氣管道的安全隱患不能及時被發現。

2  改造措施

2.1  腐蝕點修復

出現以下情況時，原則上將腐蝕點周?chē)? cm范圍內的防腐層及鐵銹除去。套管根部的腐蝕點宜將套管內封口填充物去除后再做除銹處理。

（1）管道出現輕微腐蝕（腐蝕深度小于管道壁厚的25%），防腐漆脫落面積小于5 cm2。

（2）管道出現中等腐蝕（腐蝕深度為管道壁厚的25%～50%）的坑狀腐蝕點。

2.2  換管改造

（1）管道出現嚴重腐蝕（腐蝕深度大于管道壁厚的50%），腐蝕面積大于5 cm2時考慮換管改造。

（2）室內燃氣管道發生泄漏，應立即換管改造。實施換管改造應按燃氣搶修程序進行，采取相應的安全保護措施。

2.3  防腐工藝比較

穿墻、穿樓板位置燃氣管道腐蝕漏氣主要集中在入戶管穿廚房外墻和表后管穿生活陽臺墻壁等處， 目前管道防腐多采用施工現場制作工藝，對施工人員技能要求較高。如穿墻位置的燃氣管道防腐長度為30 ㎝左右，冷纏防腐膠帶6～8圈，兩端無固定。冷纏防腐膠帶的黏性與溫度有較大的關系，經歷冬季后會(huì )慢慢松動甚至脫落，使防腐性能下降，因雨水、水蒸氣等進入后造成點蝕漏氣。比較不同材料常用防腐工藝優劣，選擇以玻璃纖維增強塑料（玻璃鋼）為預防腐層的新型預制防腐管件，詳見表 2。

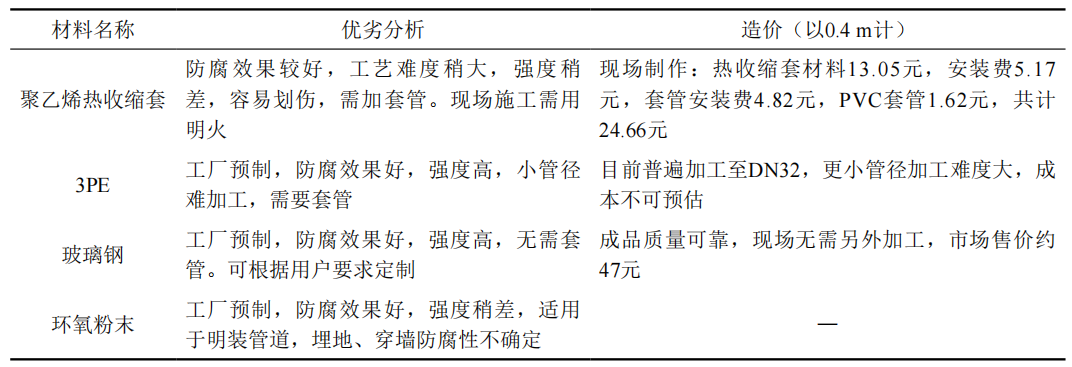

表 2 常用防腐工藝優劣比較

3  新型預制防腐管件

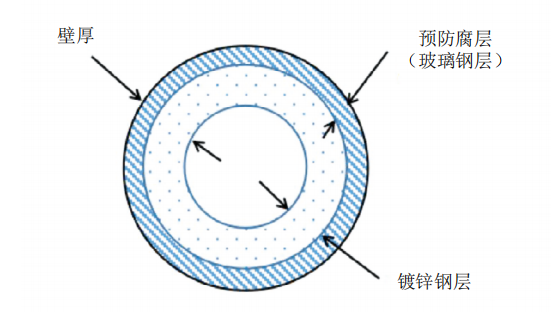

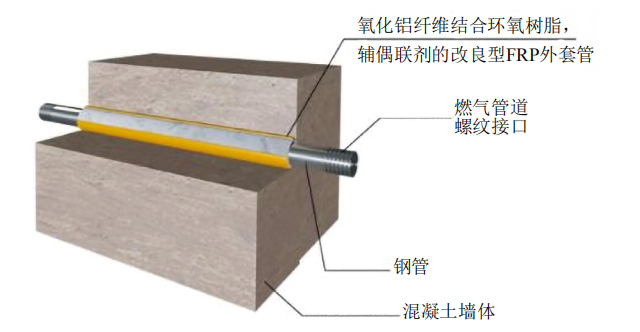

新型預制防腐管件截面如圖 2所示，其安裝剖面如圖 3所示。

3.1  原材料

結構層由鍍鋅鋼管構成，鋼管符合GB/T 3091―2015《低壓流體輸送用焊接鋼管》、GB/T 13793―2016《直縫電焊鋼管》、GB/T 21835―2008《焊接鋼管尺寸及單位長度重量》等的規定，可根據特殊要求定制。

外防腐層由纖維增強復合塑料SMC制造，材質符合GB/T 15568―2015《通用型片狀模塑料》規定。

3.2  外觀要求

預制防腐管件表面平整光滑，無明顯劃痕，不含對使用性能有影響的龜裂、分層、針孔、雜質、剝落、褶皺、貧膠區及氣泡，纖維不外漏，管口平面無毛刺及其他明顯缺陷。

3.3  運輸倉儲要求

裝卸、運輸過程中防止碰撞、拋摔和壓傷等。與裝卸、運輸工具易產生摩擦處設置軟質隔離，并防止硬物混入管垛中。搬運過程輕裝輕放，防止碰撞。管件保存在清潔、干燥、通風的倉庫內，堆高不超過8層，遠離熱源及其他化學品，不在露天放置。

3.4  預制管件外覆涂層和外套管

外覆涂層和外套管抗高溫性能好，焊接部位距離涂層端口大于2 cm以上，無需采取降溫措施，減少了現場作業難度，提升了施工效率。此外，耐酸堿腐蝕能力很強，能抵抗較大溫差變化，與鋼管本體膨脹系數接近，不會(huì )降低外覆涂層和鋼管的連接強度。

4  建議

（1）對穿墻、穿樓板位置的燃氣管道腐蝕情況進行排查，發現隱患及時采取改造措施，預防和減少安全事故。

（2）制定穿墻、穿樓板位置燃氣管道檢查檢測企業標準，定期開展入戶安全檢查。

（3）燃氣管道更換改造時，優選預制防腐管件，提升室內燃氣管道安全水平。

參考文獻：

[1]于飛，尉健興，孫盛君．煙臺2021年市區老舊小區供熱燃氣設施改造啟動［EB/OL］．（2021-04-16）[2021-07-22]．http://yantai.dzwww.com/xinwen/ytxw/ytsh/202104/t20210413_8339758.htm

[2]廖明．投入1.3億元，徹底改造城區老舊燃氣管［EB/OL］．（2021-05-23）[2021-07-22]．https://zzwb.zznews.gov.cn/content/c1538849.html

[3]唐文竹，朱玲云．常州首個高層建筑燃氣立管改造工程啟動［EB/OL］．（2021-05-23）[2021-07-22]．http://www.cz001.com.cn/index.php?m=detail&id=12982

[4]上海市住房和城鄉建設管理委員會(huì )．2019 年工作總結［EB/OL］．（2020-08-03）[2021-07-22]．http://zjw.sh.gov.cn/ghjh/20200803/6329ebd180b9422c985bba83281db5aa.html

[5]溫州市燃氣有限公司，溫州德臻招標代理有限公司．溫州市公用集團燃氣公司關于加強型防腐燃氣穿墻管項目（自主）的采購公告［EB/OL］．（2020-05-13）[2021-07-22]．https://www.wzgytz.com//Art/Art_79/Art_79_8042.aspx

作者簡介：楊青，1965年生，1986年8月參加工作，大學學歷，燃氣工程高級工程師,現任廣州廣燃設計有限公司技術總監，廣東省燃氣協會(huì )科學技術委員會(huì )專家。聯系方式：?jiǎn)闻辶?3403286528，gdyfxkj@163.com。
