馬玉寶 黃梓軒

國家管網集團西南管道公司南寧輸油氣分公司

摘要：廣西境內獨特的地理環境及地質條件，造成油氣管道地質災害頻發。通過現場勘查該地區約2066公里油氣管道共計219個地質災害點，統計分析得出主要地質災害類型是水毀、滑坡和巖溶塌陷。分析地質災害發育特征及其對管道的危害，從而提出針對性防治措施，對保障管道安全運營具有重要意義。

關鍵詞：油氣管道；地質災害；發育特征；防治對策

南寧輸油氣分公司運營管理廣西壯族自治區境內的“三干七支”油氣管道，包括中緬天然氣管道，欽南柳成品油管道，西二線廣南支干線三條干線，以及玉林、百色、防城港、欽州、河池、桂林、賀州七條支線管道，覆蓋了除崇左、北海之外共12個地級市。管道總里程約2066公里，沿線設站場23座，閥室88座，跨越4處。管道沿線地貌類型多是典型山區，地質環境復雜，河流溝谷眾多，自然災害頻發，為管道安全管理帶來極大挑戰。

1  地質災害發育特征

1.1  地質災害分布特征

廣西山區油氣管道地質災害主要包括滑坡、崩塌、水毀、巖溶塌陷等。水毀分為坡面水毀、河溝道水毀、臺田地水毀三種類型[1]。調查約2066公里管道共219處地質災害點，其中，水毀地災點有169處，滑坡地災點24處，巖溶塌陷地災點21處，崩塌（危巖）地災點5處。三種水毀類型中，坡面水毀占37.90%，河溝道水毀占25.11%，臺田地水毀占14.16%。

219處地災點中，與人類工程活動相關地災點29處，占調查對象總數13.24%，以水毀、滑坡類地質災害為主，水毀地災點20處，占比68.97%，滑坡地災點9處，占比31.03%。

管道地質災害風險評價整體處于較低水平。較低風險點161處，低風險點60處，中風險點28處。中風險地質災害主要類型是水毀、滑坡和塌陷，其中，水毀地災點18處，占比最大，為64.29%，以坡面水毀和河溝道水毀為主�；�坡地災點8處，占比28.57%，以小型、淺層堆積體滑坡為主。塌陷地災點2處，占比7.14%。

1.2  地質災害發育特征

（1）水毀。坡面水毀多發生在管道橫向、或順向穿越土石山區。受坡面坡度、平整度、植被覆蓋等因素影響，降雨在坡面匯流形成侵蝕和挾帶，引起水土流失。坡面水毀破壞形式以橫切管道、順蝕管溝和溯源侵蝕為主[2]，對管道主要危害是沖刷管道覆土，沖毀管道擋土墻、截水墻等附屬設施，使管道淺埋、露管、懸空等（圖 1）。

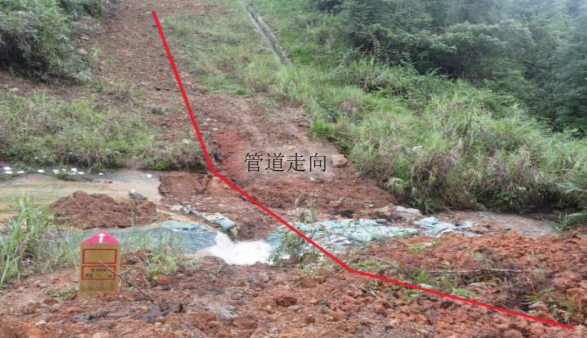

圖 1 典型坡面水毀

河溝道水毀破壞形式可分為河溝床沖刷下切、河溝床淤積抬升和巖坡坍塌。根據管道與河溝道相對空間關系，可將管道河溝道水毀劃分為管道穿越河溝道、管道跨越河溝道、管道順河溝床及管道順巖坡敷設4種。河溝道水毀主要危害是對管道上、下游河床沖刷、下切及河岸凹部的側向沖刷，使管道露管、漂管，沖刷河床使管道架空（圖 2）。河溝道水毀數量相對固定，一般具有典型的季節性，工程治理后可得到有效控制。

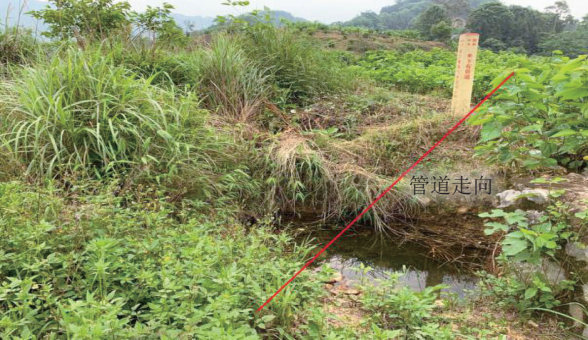

圖 2 典型河溝道水毀

（2）滑坡。由松散土層、碎石土地、風化殼和半成巖土層組成的斜坡、較陡坡體在暴雨沖刷、浸潤等作用下易發育滑坡災害�；�坡對管道的危害與管道敷設位置相關[3]。若管道在滑坡體內敷設，會(huì )受到滑坡體平行管道軸線方向的摩擦力拉壓和垂直管道軸線方向的推擠，管道在較大應力作用下會(huì )發生彎曲變形，拉裂甚至斷裂（圖 3）。管道橫坡敷設時危害程度更大�；�坡發生前，坡體前緣巖土體會(huì )有松散現象，或坡體兩側出現溝谷、裂縫，坡體上呈現異常臺坎，甚至有積水洼地，地面開裂、馬刀樹或“醉漢林”等明顯標志。

圖 3 典型滑坡

（3）巖溶塌陷。巖溶塌陷主要發生在巖溶地區。巖溶結構上方土體受自然或人為因素影響而變形破壞，會(huì )在地面形成塌陷坑、洞、槽等，并伴有裂縫、局部下沉，或有地下水從地面向上涌出等特征[4]。建設期，管溝采用石方回填，回填土長期遭受地下水浸蝕，也會(huì )發育巖溶塌陷。巖溶塌陷會(huì )導致管道上方覆土流失，造成管道埋深不足、露管。嚴重時甚至造成管道懸空（圖 4）。

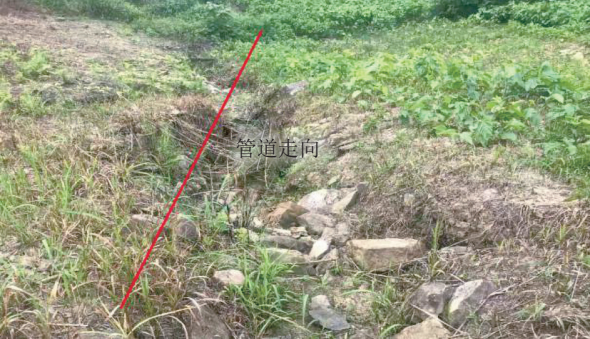

圖 4 典型巖溶塌陷

1.3  地質災害影響因素

不同類型地質災害發育影響因素不同，一種地質災害的發生往往是幾種因素共同作用的結果。地質災害發育主要影響因素包括地形地貌、地質結構、人類工程活動、降雨條件和地表、地下水活動等[5]。

（1）地形地貌。地形起伏大、溝谷縱橫，管道穿越土質山體，易發育坡面水毀、滑坡災害，山體雨水在坡腳處匯集，易發育河溝道水毀，也會(huì )增大滑坡的風險。平緩地帶，人工修建排水渠、河溝等，河溝道水毀發育較多。在巖溶地區較易發育巖溶塌陷。

（2）人類工程活動。山區自然環境對人類工程活動非常敏感。不合理的取土、堆放重物，修建橋梁、公路、鐵路等基礎設施極易誘發地質災害。大面積砍伐坡體樹木，破壞植被，易誘發水毀災害。取土、采石活動會(huì )改變坡體結構，易發育滑坡災害，特別是在管道線路周邊山地、谷底、橫坡等區域修建橋梁、隧道、橫洞、排洪設施時，誘發水毀、滑坡類地質災害風險更高。

（3）降雨條件。降雨是各類地質災害最主要的誘發因素。雨水滲透地表，破壞土壤結構，降低土體穩定性，會(huì )發育滑坡災害。強降雨會(huì )導致地表水土嚴重流失，在河流、溝谷、洼地短時間匯集，形成強大徑流，沖刷力極強，是坡面水毀、河溝道水毀的主要誘發因素。在巖溶地區，降雨最終會(huì )以地下水形式誘發巖溶塌陷。

（4）地層巖性。管道沿線巖土體類型復雜，性質各異。不同土體性質決定了地質災害發育特征。在碎石土、砂土區域，土體結構松散，滲透性強，經地表水、地下水侵蝕后流失，易發育水毀災害。斜坡地帶土質斜坡結構疏松，遇水后結構不穩定，易發育滑坡災害。

（5）地表、地下水活動。管道沿途穿過較多河流、溝渠，水流季節性變化明顯，枯水期，水量小，雨季時，水量暴漲，水流下切力和側蝕力增強，易發育河溝道水毀。在管道通過坡面地段，由于坡面不平整，地表水流經坡面匯集，在對坡腳、坡面的沖蝕作用下易發育坡面水毀。發達的地下水系，運移過程中會(huì )對巖土體產生強烈的浸蝕，使土體物理強度降低，結構改變，最終發育水毀、滑坡、塌陷等地質災害。

2  地質災害防治對策

2.1  監測預警措施

對于危害較小或穩定性較好的地災風險點，可利用人工巡檢和監測預警系統相結合的方式進行防治。

建立地災風險點臺賬，劃定風險等級，制定風險防控措施。建立地質專業人員、管道區段長、巡線工三級巡檢機制。在雨季，地質專業人員駐守作業區，開展地質災害點全面巡查。在地災風險點設定巡檢關鍵點，由區段長、巡線工重點巡檢，雨后加密巡檢。通過治早治小及時、妥善處置小型地質災害。

潛在滑坡地段可安裝管道應變和坡體位移監測系統[6]，了解坡體位移量變化趨勢及降雨對坡體位移的影響等，找出坡體發育特征，制定有效控制措施。實踐證明，該方法對預防山地管道滑坡地質災害具有非常好的效果。

2.2  工程治理措施

對于危害性較大、穩定性較差的地災點，可選用工程治理措施。受地理環境和地質條件影響，不同類型管道地質災害，工程治理方法不同，應現場勘察地形地貌特點，因地制宜采取治理措施。

實踐證明，將排水溝（圖 5）、錨固、抗滑樁（圖 6）、擋土墻（圖 7）、削方減載壓腳等，兩種及以上措施相結合用以治理滑坡、不穩定斜坡，可取得良好成效。坡面水毀治理常采用截排水溝、擋墻、截水墻等。河溝道水毀主要采用護岸（圖 7）、過水面、地下防沖墻等措施。修建水工保護設施要結合地質特征、特點，因勢利導，要以疏水排水為原則，堅決不能以堵代疏。巖溶塌陷常采用清除填堵、灌漿加固、結構跨越的方式進行處理。小型塌陷一般以清除填堵為主。開挖難度較大的塌陷可將水泥砂漿、混凝土等材料通過巖溶洞口灌入洞隙中，以強化土層、洞空填充物，隔斷地下水通道。采用疏、導、排、圍等措施以阻止地表水下滲也很重要。

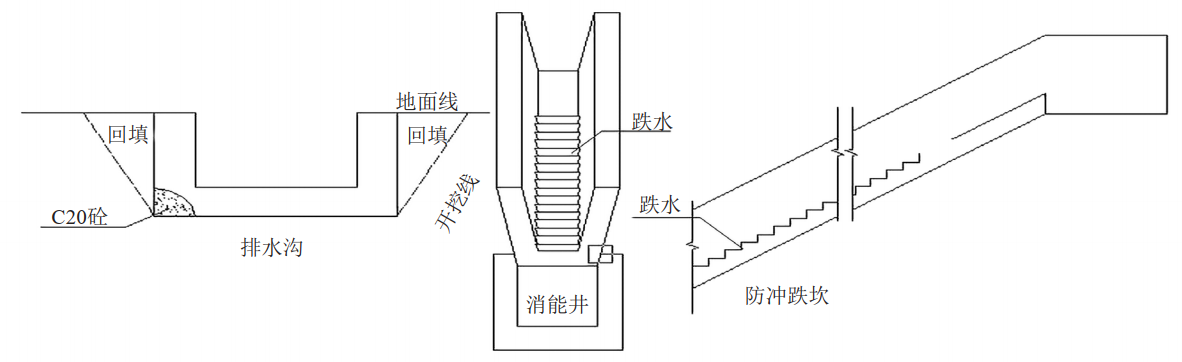

圖 5 排水溝示意圖

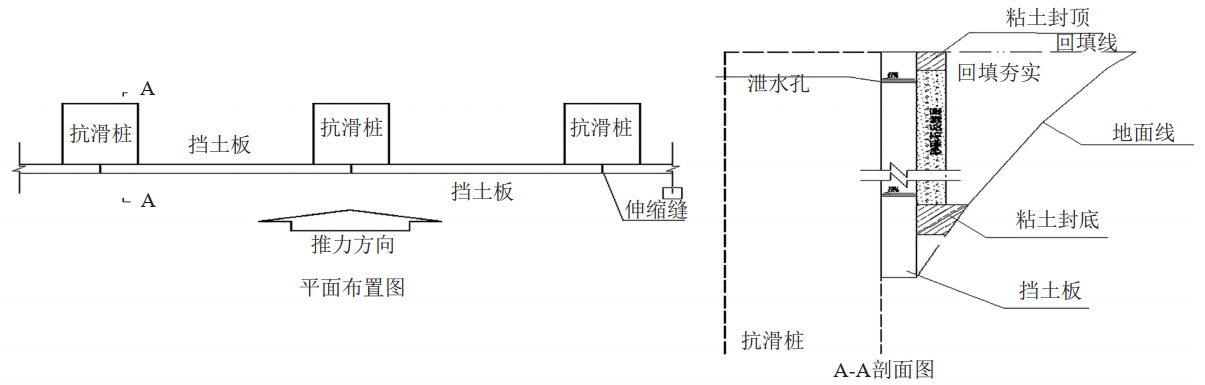

圖 6 抗滑樁示意圖

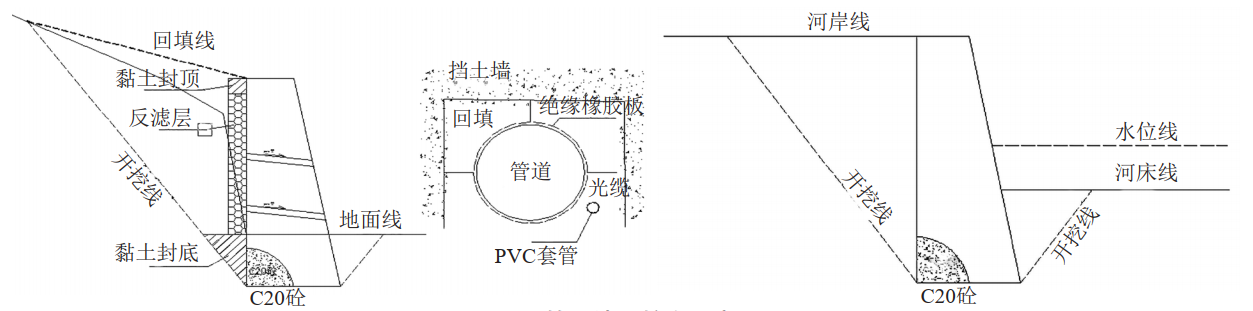

圖 7 擋土墻、護岸示意圖

3  結束語

廣西境內油氣管道沿線地形地貌、地質結構復雜，地質災害分布廣、范圍大、種類多。該區域油氣管道主要地質災害類型是水毀、滑坡、巖溶塌陷，其中，水毀以坡面水毀和河溝道水毀為主�；�坡以淺層、小型滑坡為主。巖溶塌陷對管道危害相對較小。人類工程活動對管道地質災害發育影響較大，應予以重視。



參考文獻：

[1]魏孔瑞，姚安林，鮮濤，等.川渝地區山地管道主要地質災害成因及工程治理[J].管道技術與設備，2015(2)：19-21.

[2]郭磊，劉英男，項衛東，等.長輸天然氣管道坡面水毀風險敏感因素辨識[J].油氣儲運，2015，34(5)：477-481.

[3]劉曉娟，袁莉.劉鑫.地質災害對油氣管道的危害及風險消減措施[J].四川地質學報，2018，38(3)：488-492.

[4]宋光嘯.覆蓋型巖溶區地面塌陷災變規律研究[D].山東大學，2020.

[5]郭守德，王強，林影.中緬油氣管道沿線地質災害分析與防治[J].油氣儲運，2019，38(9)：1059-1063.

[6]鄒永勝，李雙琴，高建章，等.天地聯合的區域山地管道地質災害監測預警體系研究[J].中國管理信息化，2020，23(15)：192-196.

作者簡介：馬玉寶，1987年生，工程師，現任國家管網集團西南管道南寧輸油氣分公司河池作業區經理，聯系方式：18977194765，765741661@qq.com。
