楊萍1 蘭旭1 閆婷婷1 劉艷華2

1.安科工程技術研究院（北京）有限公司；

2.國家管網集團西氣東輸公司



摘要：高后果區識別是管道完整性管理的重要步驟。根據企業實踐初步總結了對地區等級劃分、高后果區識別等標準內容的理解和把握，提出了相關建議，以期對輸氣管道高后果區管理工作起到一定的指導作用。

關鍵詞：輸氣管道；完整性管理；高后果區；識別準則



西氣東輸公司在開展高后果區識別與風險評價過程中，以GB 32167―2015《油氣輸送管道完整性管理規范》等為準繩，通過對具體問題的深入研究，不斷加深對規范的理解，提出完善建議，從而提高識別與評價工作的準確性、可靠性。

1 戶數人數解讀

GB 50251―2015《輸氣管道工程設計規范》地區等級按照戶數進行分級。對于戶數和人口的對應關系，按照3.1人/戶來折算戶口數量。同時在具體識別過程中，對于工廠、企業、辦公樓，均采用3.1人/戶折算戶數，明確所處區域的地區等級。

2 地段長度解讀

GB 50251―2015第4.2.2條，“沿管道中心線兩側各200 m范圍內，任意劃分長度為2 km并能包括最大聚居戶數的若干地段”。對于地段長度超過2 km的并未進行明確說明。

現場識別解讀：當超過2 km的建筑物、滿足居民（建筑物）密度指數超過125戶/km2的條件時，該高后果區長度延長。

圖 1為蘇北管理處管轄范圍內的某高后果區，紅框已超出2 km長度，由于紅框內人口密度滿足125戶/km2，因此該高后果區需包含紅框區域。

圖 1 高后果區長度超過2 km的情況

3  四級地區解讀

GB32167―2015第6.1.2.1條，“a）III級高后果區：管道經過四級地區，地區等級按照GB50251中相關規定執行”。

GB50251―2015第4.2.2條，“四級地區：四層及四層以上樓房（不計地下室層數）普遍集中、交通頻繁、地下設施多的區段”。該處對如何界定“普遍集中”“交通頻繁”“地下設施多”缺乏指導性。

現場識別解讀：“四層及四層以上樓房”內居住戶數達100戶及以上的地區判定為四級地區（注：辦公樓等四層及以上建筑由于不具備居住屬性，不作為四級地區判據，若廠區內含四層及以上宿舍樓，則宿舍樓可作為四級地區判據）。

同時，為合理配置資源及管控高后果區風險，若四層及以上建筑物略為分散，四層及以上建筑物中間夾雜四層以下建筑物，識別為一整個Ⅲ級高后果區。但僅四層及以上建筑物作為Ⅲ級高后果區管理，中間夾雜的非四層及以上建筑物作為Ⅱ級高后果區管理。

圖 2為某高后果區影像圖，紅框內為小區，四層及以上構筑物；兩紅框中間黃框區域為企業、工廠，最高為三層構筑物，紅框與黃框區域識別為一整個Ⅲ級高后果區，但僅對紅框內區域按Ⅲ級高后果區管理，黃框內區域按Ⅱ級高后果區管理。

圖 2 四層及以上小區與工廠企業混合情況

4  高后果區邊界解讀

GB 32167―2015第6.1.1.2條，“識別高后果區時，高后果區邊界設定為距離最近一幢建筑物外邊緣200 m”，并未對遇河流、場站等特殊情況進行規定。

現場識別解讀如下。

（1）當高后果區最后一幢建筑物外延為河水時，如外延200 m終點未跨越河水、落在河水中間時，外延至未跨越河水的岸邊為終點。

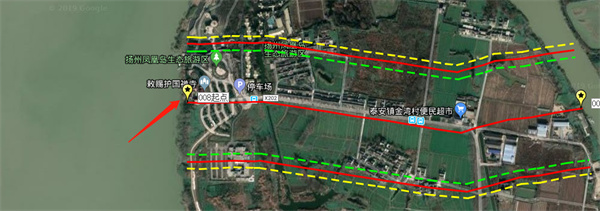

圖 3為某高后果區最后一幢建筑物外延200 m時，將落在京杭大運河中間，因此不再外延以本岸邊為該高后果區邊界。

圖 3 外延200 m后未跨越河水時不再外延

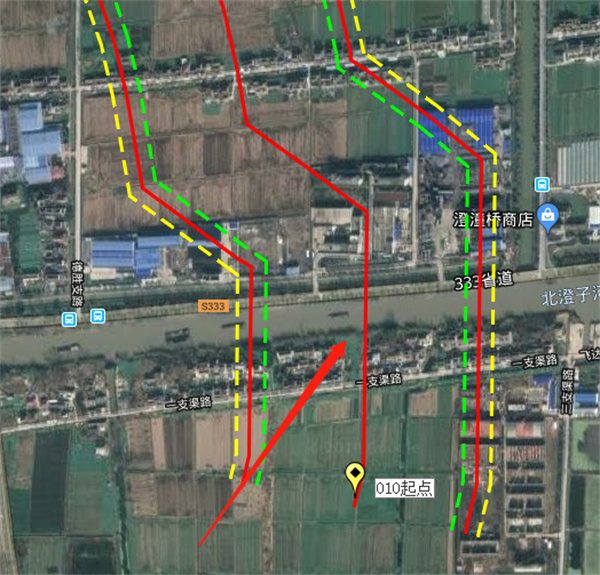

（2）當高后果區最后一幢建筑物外延為河水且外延200 m終點已經跨越河水落在河對岸時，應按標準外延200 m，如圖 4所示。

圖 4 外延200 m終點跨越河水時正常外延

圖 4為某高后果區外延200 m時跨越北澄子河落在河對岸，因此需外延200 m作為高后果區邊界。

（3）當高后果區第一幢/最后一幢建筑物為某場站，仍需外延200 m。

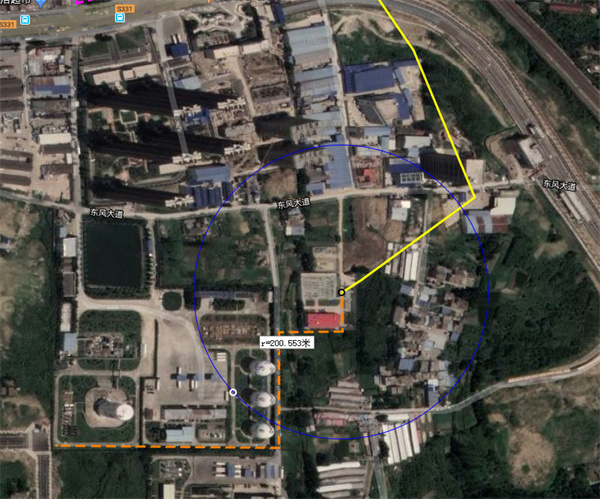

圖 5為某高后果區影像圖，黃色實線終點的黑色圓圈為某場站位置，場站為管道終點，則此高后果區至場站后仍需外延200 m，終點樁號定為場站+200 m。

圖 5 高后果區內管線至某站場為起點/終點正常外延

5  易燃易爆場所解讀

GB 32167―2015第6.2.1.1條，“除三級、四級地區外，管道兩側各200 m內有加油站、油庫等易燃易爆場所”為Ⅱ級高后果區。并未對場站、門站等特殊情況進行規定。

現場識別解讀如下。

（1）場站、門站中有儲油罐且在200 m內判定為易燃易爆場所。

（2）場站、門站在200 m內、但儲油罐不在200 m內不判定為易燃易爆場所。

（3）場站、門站、閥室等僅有工藝管線的不判定為易燃易爆場所。

（4）大型棉花廠、面粉加工廠（存儲場所）算作易燃易爆場所。

6  特定場所Ⅱ解讀

GB 32167―2015第6.1.3.1條，“特定場所Ⅱ：在一年之內至少有50天聚集30人或更多人的區域，例如集貿市場、寺廟、運動場、廣場、娛樂(lè )休閑地、劇院、露營地等”。

現場識別解讀如下。

（1）在建工地/小區等滿足工人30人以上的場所算作特定場所Ⅱ。

（2）不對外開放的寺廟且寺廟常住人數小于30人，不作為特定場所Ⅱ考慮。

（3）服務區為特定場所Ⅱ，收費站、停車場不作為特定場所Ⅱ。

準確識別高后果區，是管道完整性管理工作的重要步驟，以合理制定完整性管理計劃及實施有針對性的風險管控措施，最大程度降低管道高后果區事故導致的經濟損失。因此在高后果區識別過程中除嚴格執行相關標準規定，還需提高對規范的解讀能力，提高識別的準確性。

作者簡介：楊萍，1987年生，碩士研究生，工程師，油氣設施完整性技術中心主任，主要從事油氣設備設施完整性管理工作。聯系方式：010-51390317，yangp@ankosri.com。
