沈飛軍1 張凱歌2

1.國家管網集團西氣東輸武漢輸氣分公司；

2.橋梁結構健康與安全國家重點實驗室

摘要：以忠武線木龍河懸索管道跨越線形調整為工程背景，研究大跨度懸索管道跨越結構線形調整技術。首先根據現場病害情況并結合結構施工和養護歷史分析導致病害的原因，形成線形調整的初步思路。然后對線形調整過程進行計算機仿真模擬，驗證調整措施的可實施性。最后根據理論計算結果制定跨越結構線形調整方案并予以實施。結果表明：大跨度懸索管道跨越橫向偏位主要由風纜內力變化導致，定量張拉風纜主纜可以簡便、有效的回歸結構橫向偏位。

關鍵詞：懸索管道跨越；病害仿真分析；偏位；線形調整

忠武線木龍河懸索跨越結構主要由承重結構、傳力索系及橋面結構三部分組成。其中承重結構主要由塔架、塔架基礎、主索錨固墩、風索錨固墩、橋面限位墩、管道固定墩等組成，兩塔頂中心線間距195 m，其中西塔設計凈高為20 m，東塔設計凈高為12 m；西側主索錨固點至塔頂中心距離為70 m，東側主索錨固點至塔頂中心距離為50 m，主跨垂度14 m，詳情如圖 1、圖 2所示。木龍河跨越處兩岸岸坡陡峻，河床切割深度較大，河床呈不對稱的U字型，平均坡度50度，河床與兩岸高差達90 m左右。懸吊段管道長度175 m。輸氣管道設計壓力6.3 MPa，管道直徑711 mm，壁厚14.3 mm[1]。結構于2004年建成投入使用。

圖 1 木龍河跨越結構平立面布置圖（ mm）

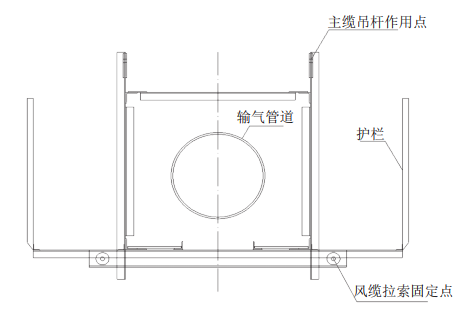

圖 2 木龍河跨越主梁斷面

1  結構偏移情況

在結構定期檢測過程中發現主梁存在嚴重的橫向偏位，偏位數值如圖 3所示，在第13#—14#吊桿（吊索）附近最大橫向位移達到266 mm[2]。由于主梁橫向偏位使得大量管道支座脫空，檢修工人行至跨中附近時結構出現明顯晃動。在保證結構安全前提下，需要對其橫向偏位進行調整。

圖 3 主梁橫向位移值（ mm）

2  橫向偏位調整方案

2.1  病害分析

根據懸索跨越結構的受力特性[3-12]，影響懸索跨越結構線形的因素主要有兩個：主纜吊桿體系和風纜拉索體系。主纜或吊桿內力偏差會(huì )使結構主要產生扭轉變形；而結構橫向偏位受風纜拉索內力主控。

實測結果[2]表明：主纜內力穩定，上下游索力、線形基本一致；而上下游風纜和風纜拉索內力和設計狀態有所偏差，出現較大的索力損失。故分析確定跨越結構橫向偏位由風纜拉索體系索力損失導致。

2.2  調整方案

根據病害分析可知，調整橫向偏位可從兩個方面考慮：一是調節風纜拉索索力；二是調整風纜主纜索力。在調索過程中需對結構安全性進行監測，目標包括主纜、吊桿、輸氣管道、風纜、風纜拉索等。管道支座共有15處脫空，實測脫空最大間隙為21 mm，發生在21#吊桿附近。為盡量減小跨越結構糾偏對輸氣管道的影響，橫向糾偏以閉合脫空支座最大間隙為目標。

由圖 3可知，跨越主梁基本為整體偏位，若通過調節風纜拉索索力達到糾偏目標，首先需調整單側大部分風纜拉索，共計31根，工程量很大，并且調節每根拉索對監測目標影響值很小，不容易施工控制；其次調索工程需搭建新的施工平臺，會(huì )增加結構主體受力；再者現場監測索力采用頻譜法進行，最短的風纜拉索長度不足2 m，測量誤差較大；跨越結構建成使用已有16年時間，每根風纜拉索實際狀態與設計狀態已有差異，具體狀態未知，調索過程會(huì )對拉索產生不可估量的損傷。

通過調整風纜主纜索力進行糾偏，其原理為主纜工作長度改變使得風纜主纜空間姿態改變，帶動固定其上的風纜拉索一端產生位移，進而改變每根拉索受力，達到調整主梁橫向偏位的目的。此調節措施可以減少調索工作量和施工監測工作量，但是需要建立準確的仿真計算模型。

3  理論計算分析

3.1  有限元模型

懸索結構靜力計算有三大基本理論，分別為彈性理論、撓度理論和有限位移理論，研究表明[3-10]：有限位移理論具有更精確的解。本文利用通用有限元軟件MIADS/Civil對管道懸索跨越結構進行線形迭代計算，即初步節線法迭代和最終分段懸鏈線線形迭代，從而實現結構有限元模型建立。模型中，主梁和索塔均采用梁?jiǎn)卧�模擬，主纜吊桿體系和風纜結構體系均采用索單元模擬。

3.2  病害識別

根據最近一次的檢測結果可知，現有結構最大橫向偏位266 mm，發生在第13#—14#吊桿處。橫向偏位病害識別主要通過增加單側風纜主纜無應力長度來進行，計算結果表明，單側風纜主纜無應力長度增加180 mm時，跨越結構主梁橫向產生265 mm位移，識別結果如圖 4所示。

圖 4 主梁橫向偏位檢測值與識別值對比

3.3  線形調整仿真計算

經過多次迭代計算得出，當單側風纜主纜無應力長度縮短55 mm時，主梁在16#吊桿附近產生最大50 mm橫向位移，在支座脫空間隙最大位置產生21.1 mm豎向位移，如圖 5所示。分析可知，此時支座脫空間隙可閉合。

（a）主梁橫向位移

（b）主梁豎向位移

圖 5 線形調整理論計算主梁線形變化

調整風纜主纜使得主纜、吊桿以及風纜主纜、風纜拉索索力皆有一定程度增加，其中主纜安全系數由4.5降至4.4，吊桿安全系數由11.8降至11.6，風纜主纜安全系數由5.7降至5.3，風纜拉索安全系數由24降至20；纜索系統索力雖有小幅增加，但安全系數皆在規范要求范圍內。

4  線形調整結果

現場實施風纜主纜調節后，15處管道支座間隙閉合13處，剩余2處間隙約為2 mm，通過支座下墊鋼板消除。

由圖 6可知，張拉風纜主纜后，主梁橫向偏位有明顯減小，東側結構對風纜調節更為敏感，分析原因為結構東側為懸浮結構，無支座約束，結構更容易回位。

圖 6 線形調整后主梁橫向偏位情況

實測結果表明，線形調整過程中結構內力有所增大，變化規律與理論計算吻合，其中主纜安全系數為4.1，吊桿安全系數最小為11，風纜主纜安全系數為5.1，風纜拉索安全系數為18，安全系數皆在規范要求范圍內。

5  結語

大跨度懸索管道跨越結構由于剛度小，為增加其穩定性常設計有風纜結構體系。在建成運營過程中，由于風纜索力損失會(huì )造成跨越結構產生單方向的橫向偏位，由此引起管道支座脫空，結構整體剛度降低等病害。張拉單側風纜主纜可有效減小結構橫向偏位，閉合管道支座脫空間隙，增加結構整體剛度，并且最大程度降低了操作難度和施工監測難度。

雖然目前較多大跨度懸索管道跨越結構出現橫向偏位問題，但是大多數管養人員認為是由于主纜、吊桿等主要受力構件索力偏差導致，只有調整主纜、吊桿等主要受力構件才能使結構回歸線形。長期以來，由于大跨度懸索管道跨越結構體系復雜，涵蓋了索、梁、塔（柱）等構件形式，具有很強的分線性，軟件計算精度不高，并且管道跨越結構安全風險較大，所以其橫向偏位病害一直未能及時有效解決。本文設計的調索方法通過調整非主要受力構件——風纜，使結構恢復部分橫向偏位，計算模擬精度較高，現場操作簡單，安全風險較低，為類似結構的相似病害提供了處置思路和方法，具有較好的應用前景。



參考文獻：

[1]中國石油天然氣管道設計院.忠縣—武漢輸氣管道工程木龍河懸索跨越設計 [Z].2001，04.

[2]中鐵大橋科學研究院有限公司. 忠武輸氣管道七處跨越檢測評估報告[R]. 2018，02.

[3]雷俊卿，鄭明珠，徐恭義.懸索橋設計[M].北京：人民交通出版社，2002.

[4]錢冬生，陳仁福.大跨懸索橋的設計與施工[M].成都：西南交通大學出版社，1999.

[5]嚴國敏.現代懸索橋[M].北京：人民交通出版社，2002.

[6]周孟波，劉自明，王邦楣.懸索橋手冊[M].北京：人民交通出版社，2003.

[7]孟凡超.懸索橋[M].北京：人民交通出版社，2011.

[8]項海帆.高等橋梁結構理論[M].北京：人民交通出版社，2002.

[9]羅喜恒.復雜懸索橋施工過程精細化分析研究[D].上海：同濟大學土木工程學院，2004.

[10]潘永仁.懸索橋結構非線性分析理論與方法[M].北京：人民交通出版社，2004

[11]張杰.大跨度懸索管道結構安全性分析[D].重慶：重慶大學，2008.

[12]趙小潘.大跨度管道懸索跨越結構受力行為研究[D].成都：西南交通大學，2013.

作者簡介：沈飛軍，國家管網西氣東輸武漢輸氣分公司管道科副科長，長期從事管道安全管理工作。聯系方式：15827265165，23468340@qq.com。
