李磊 胡善煒 苑海超

北京管道河北輸油氣分公司

摘要：秦皇島分輸站實現了區域陰極保護恒電位儀運行數據、陰保電位數據的遠程監測，以及站場區域陰極保護系統的自動化測控管理，解決了恒電位儀同步通斷控制難題，實現了數據處理的信息化和可視化，提高了站場區域陰極保護系統的管理水平。該方案經現場應用試驗，取得了良好的效果，可為站場區域陰極保護系統的建設提供參考。

關鍵詞：區域陰極保護；自動化；電位監測；電位測試

目前站場區域陰極保護還存在一些瓶頸，如保護效果評價僅依靠有限的測量點來進行，由于受到現場測試空間和測試條件的限制，無法得到站場內埋地管道各處的保護電位[1]。又如多路陰保系統同步通斷測試斷電電位時相互之間的干擾大，調試難度大，因此同步測試不能及時發現某些保護不足或過保護的部位并采取處置措施。近年來，隨著信息技術和物聯網技術在油氣管道領域的推廣應用，陰極保護數據的自動采集已具備了成熟的物理條件[2,3]。一些新建管道已考慮加入陰極保護電位數據自動采集設計，河北分公司也在所轄管道多處安裝智能電位采集儀。本文以秦皇島分輸站為例，介紹區域陰極保護自動化實施方案。

1  區域陰極保護自動化設計要點

秦皇島分輸站是永唐秦管道末站，站內埋地管道及其外防腐層已服役多年。2020年開始區域陰極保護系統建設，同時實施區域陰保系統的恒電位儀數據、區域陰極保護監測點數據自動采集和上傳。

站場管道通常密集布置，很難獲得均勻的陰極保護電流分布，也不容易像干線管道那樣確定保護末端，同一區域有可能同時存在過保護、欠保護問題。其腐蝕控制有效性的評價需要準確、足量的測試數據，更關鍵的在于測試點的選取。為便于站內作業、巡檢和工藝操作，站場內通常設置簡易測試點并安裝參比管進行測試。

站場區域陰極保護系統的保護對象結構復雜，不同季節、溫度變化、降雨、場區噴灑水、維修改造擴建等都會(huì )影響系統運行和保護電流分布，因此需要及時獲得系統輸出和電位異常變化信息，系統同時具備監和控的功能。

此外，為解決同步通斷恒電位儀測試斷電電位難題，參考線路陰極保護的方法采用試片法進行斷電電位測試。

2  電位測試自動化實施方案

2.1  開發/應用多路電位采集儀

目前一套自動電位采集儀僅采集傳輸一處測試點數據，如果設置多個測試點就需要增加多套智能電位采集儀。自動采集樁過多會(huì )給站內日常運行維護帶來影響且成本較高，制約了區域陰保系統自動監測應用。為解決這一問題，研制開發了一套可以同時測量12組電位的多路電位采集儀，將秦皇島站內設置的10個測試點的長效參比電極、試片和管道測試線引到多路電位采集儀，實現多路區域陰極保護電位同步采集。同時選用最新智能多路恒電位儀，實現數據自動上傳和遠傳遠控功能，可以根據電位測試數據遠程調整恒電位儀輸出。

2.2  區域埋地管道電位同步測試

按設定周期定時采集陰極保護電位數據并自動傳輸至服務器。數據采集周期和頻率可通過服務器遠程設置，最長可每周采集一次，最短可每秒鐘采集一次。為節約能耗，非采集時間進入休眠模式。進行電位測量時，每處電位測試點安裝極化試片，可支持瞬間斷電法和試片斷電法的通斷電電位測量。

（1）啟用恒電位儀GPS同步通斷測試模式，各測試點按照設置自動測量電位并上傳數據至服務器。測量數據包括通電電位、瞬間斷電電位、試片斷電電位、交流電壓。

（2）定時采集模式使用試片斷電法采集數據，測量數據包括通電電位、斷電電位、試片斷電電位、交流電壓、電池電壓、信號強度等。

2.3  同步通斷數據測量的管理和分析

管理人員利用上級管道陰極保護管理系統中區域陰極保護系統模塊，對區域恒電位儀、自動電位采集儀工作模式進行遠程調控，通過不同時間測試的斷電電位校正通電電位分布范圍。如圖 1所示， A至N為區域電位采集點， A點為整個區域斷電電位最負點（斷電電位不超過最大保護電位值），H點為整個區域斷電電位最正點。

圖 1 區域陰保各電位采集點示意圖

陰極保護管理系統遠程調控區域恒電位儀至恒流工作模式，并進行多路同步中斷；遠程調控區域電位采集儀至實時采集模式。若站場存在站內外電連接，需解除電連接后再進行測試，若無法解除需將測試場站內及其上下游線路恒電位儀遠程調控為恒流工作模式，并進行同步中斷，通斷周期與區域通斷周期一致，同步通斷，記錄此時各電位采集點電位。

遠程調整區域各恒電位儀輸出電流直到最正的H點斷電電位剛好達到最小保護電位，記錄此時H點通電電位為VON1，即為最小通電電位，該區域最小電流需求總量為I1。

遠程調控區域各恒電位儀輸出電流直到該區域斷電電位最負的A點斷電電位剛好達到有效保護電位上限，記錄此時A點通電電位為VON2，即為通電電位上限，該區域最大電流需求總量為I2。

測試結束后可確認，目前狀態下該區域各恒電位儀有效保護輸出電流總量范圍為：I1～I2，其中I1≥0 A；該區域通電電位范圍為：VON1～ VON2。

若想得到不同季節、時間情況下區域各恒電位儀有效保護輸出電流總量和通電電位范圍，需在每個季度至少進行一次24小時測試。

通過分析同步上傳的恒電位數據和區域陰極保護電位數據，進一步優化恒電位儀的輸出參數使得區域陰極保護都達標，調試后的參數如表 1所示，表 2為區域陰保測試點電位。

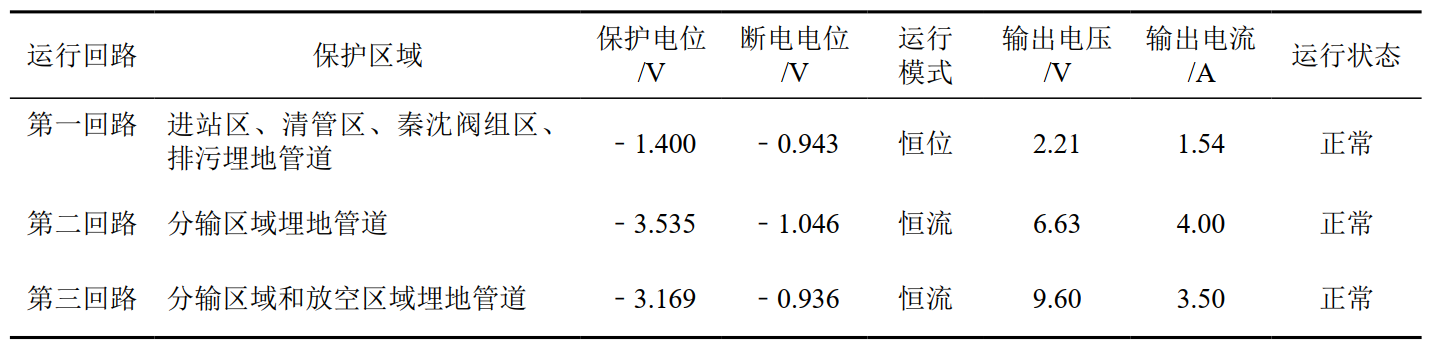

表 1 恒電位儀（ 50 V/30 A）輸出參數列表

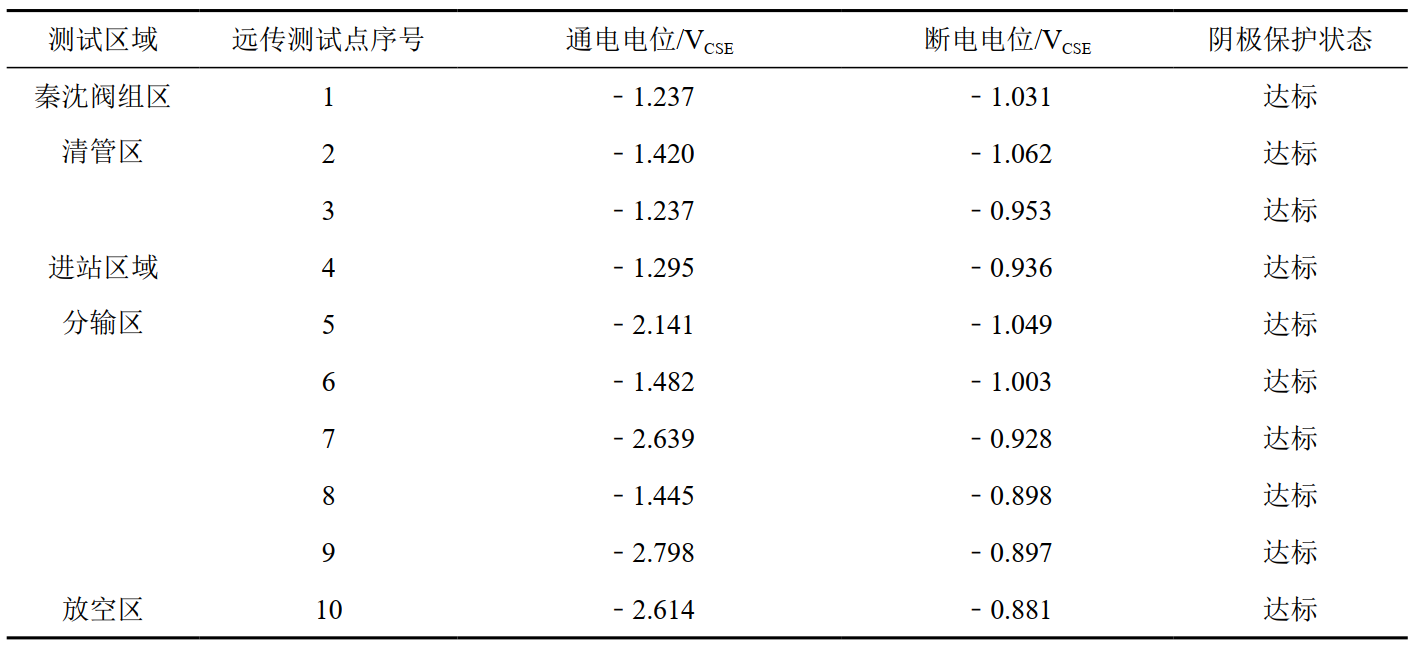

表 2 區域陰保測試點電位記錄表

3  結論

（1）通過對秦皇島站內區域恒電位儀、10個電位測試點數據自動上傳到管道陰極保護管理系統，可遠程對站場區域陰極保護系統進行調整。

（2）區域陰極保護恒電位儀和測試點電位數據的自動化采集上傳，大大提高了調試的效率和準確性，優化了陰極保護系統的恒電位儀輸出。

（3）區域陰極保護電位測量受埋地管道分布、接地網和陽極地床等影響較大，在區域陰保電位自動采集的基礎上，可以進一步加強區域陰極保護電位測量方法的研究，得到有效區域陰極保護電位測量技術。

參考文獻：

[1]劉權.輸油氣站場陰極保護監測技術預腐蝕特征研究[D].西安:西安石油大學，2015：55-63.

[2]董紹華.管道大數據決策支持技術[M].北京：科學出版社，2020:18-25.

[3]錢建華，年徹，杜威.管道智能化管理的發展趨勢及展望[J].油氣儲運，2021，40(2)：121-130.
