韓桂武1 涂懷鵬2 尤偉星1 陳建新2

1.中國石油天然氣管道工程有限公司； 2.西氣東輸公司



摘要：以西三線某隧道內管道風險消減治理工程為背景，對導致管道發生位移的原因進行了分析，并根據現場情況制定了管道應力釋放消減風險措施。對隧道外管溝開挖、缺陷管段焊縫加強及臨時應對措施做了詳細介紹。通過建立管輸壓力和介質溫度，應力監測和變形監測等關聯關系，以及管道應力安全裕量計算，得出隧道洞口管溝開挖可一定程度釋放管道應力集中，提高整體管道的應力安全裕量的結論。

關鍵詞：油氣管道；隧道工程；應力集中；消減措施；管道監測



油氣長輸管道通常采用隧道方式穿越河流或山嶺地區，由于管道在狹窄空間中無法形成有效的補償，彎頭常常在隧道兩端頭形成較大的補償變形和應力集中[1]。特別對于大口徑管道，當高壓輸送、溫差較大工況下，管道在隧道洞口經常出現不同程度的變形和拱起，表現為變形和應力的無法釋放，對管道的運營安全產生一定程度的風險[2,3]。本文以西三線某山嶺隧道工程為例，提出了隧道外側洞口管道應力釋放的具體措施，并通過現場位移、應力數據的監測，探討管道安全風險消減效果，對于類似隧道穿越段管道應力風險消減工作提供了有益的借鑒。

1  工程概況

2022年8月，檢查發現西三線某隧道出入口管道各有2個支墩管卡固定螺絲拉開，管道向上拱起、懸空，并存在管道軸向位移情況。由于管道豎向變形主要集中在隧道兩洞口出入土點附近，判定存在較大的管道安全風險，隨即展開了管道應力分析和后期治理工作。

工程隧道結構形式為倒“人”字坡隧道，進洞口坡面設計坡度為﹣153‰，實長330.5 m（水平長度326.6 m）；出洞口坡面設計坡度為﹣3.8‰，實長1018.8 m（水平長度1018.8 m）。隧道水平長度1345.4 m，實際長度1349.3 m。管道設計壓力12 MPa，管徑1219 mm×22.0 mm， X80直縫埋弧焊鋼管。熱煨彎管管徑1219 mm×26.4 mm， X80直縫埋弧焊鋼管彎制，曲率半徑 R=6 D。管道在隧道內采用架空敷設方式，下方為間隔20 m設置的鋼筋混凝土墩，上方為鍍鋅鋼板管箍約束，管箍?jì)蓚确謩e有6M20鋼制螺栓約束，如圖 1所示。

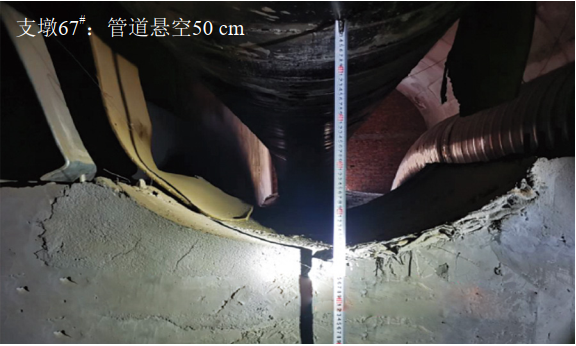

圖 1 管道軸線位移及洞口管道懸空

2  原因分析

管道發生位移的原因有以下三點。

（1）隧道內管道采用架空敷設，受到內壓、溫差等作用，發生較大的軸向應力及變形。

（2）洞口段管道軸向變形補償能力不足，軸向變形無法釋放，導致彎管處發生豎向位移及軸向位移，進而導致管道彎管處應力增加。

（3）洞口埋地段管道覆土回填密實，進一步削弱了管道的變形能力。

根據數值計算，對管道在運營過程中可能存在的最不利工況進行了應力分析，還原了管道在役7～8年間的應力和變形情況，結果表明管道最大當量應力均大于或接近管材屈服強度。當在10.8 MPa工作壓力下管道處于較高應力水平，管道組合應力值接近管道允許極限強度，管道的應力安全裕量減小，此時失效風險增加。

3  治理措施

3.1  開挖及回填方案[4]

根據原因分析和數值計算結果，經過經濟技術比選，推薦采用隧道外管道開挖釋放應力治理措施。后期為保證管道得到自由調整的空間，采用橡膠顆�；靥�。

管溝開挖回填工序為：管溝開挖→管溝檢驗合格→設置漿砌石側墻→管道焊口和防腐層檢驗合格→橡膠顆�；靥钪凉茼敗�光纜（硅芯管）下溝→橡膠顆�；靥钪凉茼斏戏�0.5 m→敷設管溝鋼筋混凝土蓋板→敷設警示帶→原土石方回填（回填土壓實系數不小于0.85）至地表以上0.3 m→恢復原地貌。

隧道內管道入土端，待管溝施工完畢后，再澆筑混凝土底板。管道穿底板處應保證管道周邊留有0.5 m 空隙不澆筑底板，采用橡膠顆�；靥�。

3.2  缺陷焊縫套筒加固

應力釋放過程中，對管道環焊縫進行了100%射線和100% PAUT（帶TOFD）檢驗，結果2道焊縫不合格，立即采取B型套筒加固措施，套筒采用Q345鋼材，規格為350 mm（長度）×45 mm（厚度）。

為加強套筒兩側角焊縫強度，采用30層玻璃纖維增強焊縫補強措施。常溫下放置24小時后，用巴氏硬度計（或D型邵氏硬度計）檢測膠層硬度，巴氏硬度≥40（或邵氏硬度HD≥70）為合格。

3.3  臨時應對措施

本次開挖釋放應力方案具有較高的技術難度且應力發展可控性差，為保證治理措施有效、可控、安全，采取以下臨時應對措施。

（1）開挖施工過程中，適當降低管道輸送壓力，最高不超過10.8 MPa。

（2）安排經驗豐富的技術專家組和應力分析專家現場指導， 根據前期管道應力分析結果，對洞口外土體約束解除情況下的管道位移趨勢、變形規模、應力變化趨勢及應力安全裕量做出預判，應對可能發生的不利狀況。

（3）施工過程中，在彎頭附近提前安裝管道應變監測和位移監測裝置，動態監測準確及時反映管體反應特征；根據現場情況靈活采取沙袋壓覆和固定措施，起到穩定管道變形、應力均勻釋放的效果（圖 2）。

圖 2 管道應力監測及沙袋穩管措施

（4）應力釋放完成之后，穩定和緩慢升壓，平均升壓速率控制在0.18 MPa/h，最快不超過0.50 MPa/h。

4  監測數據分析

從某種程度上說，應力釋放治理措施施工過程是根據監測數據進行的動態設計過程。本次根據監測數據分析得出如下結論[5]。

（1）開挖檢測過程中隧道兩側錨固墩未發生位移傾覆跡象，監測過程中未發現墩外側管道應力與開挖施工相關性，表明錨固墩實際限制了管道位移。

（2）圖 3為上游70#閥室輸送壓力與介質輸送溫度關系曲線，在應力釋放期間輸送壓力7.38 MPa～9.54 MPa，介質溫度29.34 ℃～34.09 ℃，兩者之間不存在正相關。

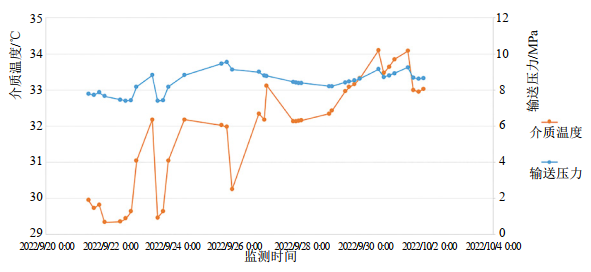

圖 3 上游閥室輸送壓力和介質溫度變動關系

（3）施工過程中，在隧道洞口彎頭上下游布置監測點。應力監測結果表明，管輸內壓對于管道應力變化影響明顯。同等壓力工況下對比，實施治理措施后管道應力水平得到一定程度的降低，應力安全裕量得以提升，如表 1所示。

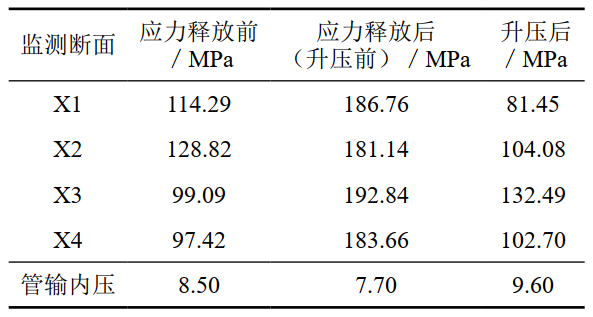

表 1 管道監測斷面應力安全裕量變化情況

（4）雖然管道應力得到釋放，管道豎向和水平變形并沒有減小，尤其是當隧道底部土體約束解除之后，在下部疊加彎頭位移作用下，更加劇了管道水平位移。監測顯示，當管輸壓力從7.36 MPa升壓到9.56 MPa過程中，管段豎向位移拱起501  mm，側向位移增加51 mm，如圖 4所示。

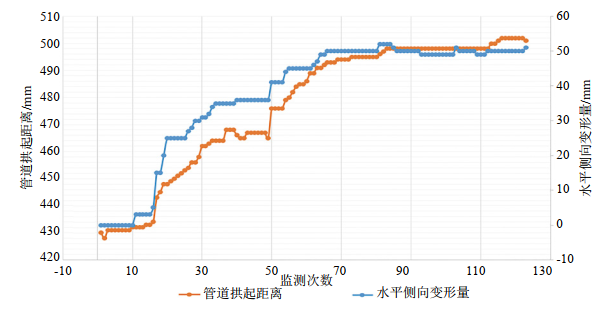

圖 4 升壓過程中管道位移變形情況

5  結論

（1）釋放隧道外土體約束，可以一定程度釋放管道應力集中，提高應力安全裕量[6]。

（2）輸送壓力和介質溫度對管道的應力水平和變形情況有較大影響，通過管體自身協調變形均衡管段應力水平是解決問題的關鍵。

（3）檢測發現環焊縫缺陷應及時采取有效的管體加固措施，如B型套筒+復合材料補強。

（4）現場施工中做好臨時應對措施，根據管體應力水平監測結果變化情況及時采取靈活對策，保證管道在平緩且穩定狀態下完成治理。
