何禮元1 賈彥琨2 劉琨2 童驍2 梁伍1

1.北京中地華安環境工程有限公司；2.國家管網集團西氣東輸南昌輸氣分公司



摘要：以某長輸管道水毀地質災害為研究對象，采用Logistic回歸模型分別完成地質災害易發性定量評價和影響條件地質災害易發性定量評價，再綜合兩個定量評價結果獲得最終地質災害易發性定量評價結果，據此將研究區域地質災害易發程度劃分為高易發區、中易發區、低易發區和非易發區，對油氣管道防災減災有一定指導意義。

關鍵詞：油氣管道；地質災害；水毀；邏輯回歸模型；易發性預測分區



我國長輸油氣管道沿線地質環境和自然條件十分復雜，部分地段地質災害嚴重，對油氣管道建設及運營構成較大制約和影響。根據近10年的統計，由地質災害造成的油氣管道運行失效約占11%，僅次于第三方施工損壞和打孔盜油破壞，嚴重威脅著管道的運行安全。

本文以某長輸管道沿線為研究區，依據其年度地質災害專業化排查出的地質災害點及相關數據，根據野外調查數據分析地質災害的發育條件、分布規律及致災因素，選取有效的評價指標。采用邏輯回歸模型構建易發性評價模型，預測災害易發性概率。根據R方檢驗和顯著性檢驗等結果判斷模型精度和可靠性。最后對地質災害易發區域進行劃分，為油氣管道沿線的減災防災及規劃管理提供一定程度的參考。

1  Logistic回歸模型介紹

Logistic函數由比利時數學家Pierre François Verhulst在1938年提出[1-3]，形式如下：

其中，N（t）表示t時刻個體數，r表示內在增長率，K表示承載力，化簡為：

當因變量為二值變量時，0表示事件未發生；1表示事件發生。定義P為事件發生的概率，未發生即為1-P，把P看作為自變量Xi的線性函數。P對于Xi在P=0或P=1附近是不敏感且緩慢的，非線性程度較高，于是尋求一個關于P的函數，使得它在P=0或P=1附近變化幅度較大，引入Logistic函數變換，解得邏輯回歸模型方程為：

式中：P為研究區地質災害發生概率；e為邏輯回歸方程自然常數；b0為邏輯回歸方程截距（邏輯回歸方程的一個常數項）；bi（i＝1,2,3…,n）為邏輯回歸模型中對應的評價因子X(jué)i（i＝1,2,3…,n）的邏輯回歸系數。

2  擬合分析

選取的指標有：高程X1、管道走向X2、積水影響長度X3、地表徑流與管道關系X4、地形地貌X5、管道埋深X6。將數據帶入Logistic回歸模型進行擬合，其中地表徑流與管道關系定義為分類變量，0表示否，1表示是。分類截止值設定為0.5。擬合后預測正確度統計如表 1所示，結果可知Logistic預測正確率高達81.1%，預測效果較好。

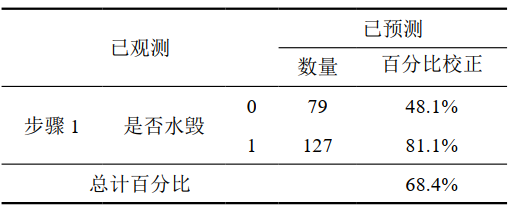

表 1 擬合優度統計量

Cox & Snell R方和Nagelkerke R方檢驗結果參數表示模型的變量對因變量的解釋能力，取值為0～1，越接近1解釋能力越好。如表 2所示檢驗結果均大于0.5，說明具有較好的擬合程度。

表 2 擬合結果檢驗

擬合結果中自變量系數如表 3所示，B項為每個自變量所對應系數，S.E項為標準差，Sig項為顯著性試驗。在易發性評價過程中，邏輯回歸模型運算結果中的B值為各評價因子對災害發生的貢獻度，其值越大說明該因子對災害發生的影響越大。通過比較Wald和Sig值來判斷各評價指標的顯著性，Wald值越大或Sig值越小，顯著性就越高。根據顯著性檢驗結果，可以看出地表徑流與管道關系、管道埋深等因素對災害具有較高的敏感性。

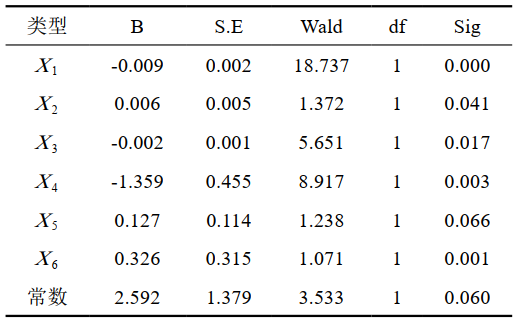

表 3 自變量系數及結果檢驗

將常數、X1－X6自變量系數帶入式（3），q＝2.592－0.009X1＋0.006X2－0.002X3－1.359X4＋0.127X5＋0.326X6。最終得出水毀災害易發性概率計算模型如下：

3  易發性[4]概率預測

研究樣本為某長輸管道年度地質災害專業化排查數據，地質災害隱患點主要包括河溝道水毀、坡面水毀、臺田地水毀等。野外調查時數據源采集參數包括里程、經度、緯度、高程、災害點類型、土質類型、植被類型、管道走向、積水影響長度、地表徑流與管道關系、地形地貌、管道狀況、管道埋深等。如表 4所示，選取高程X1、管道走向X2、積水影響長度X3、地表徑流與管道關系X4、地形地貌X5、管道埋深X6六個指標數據進行概率預測。

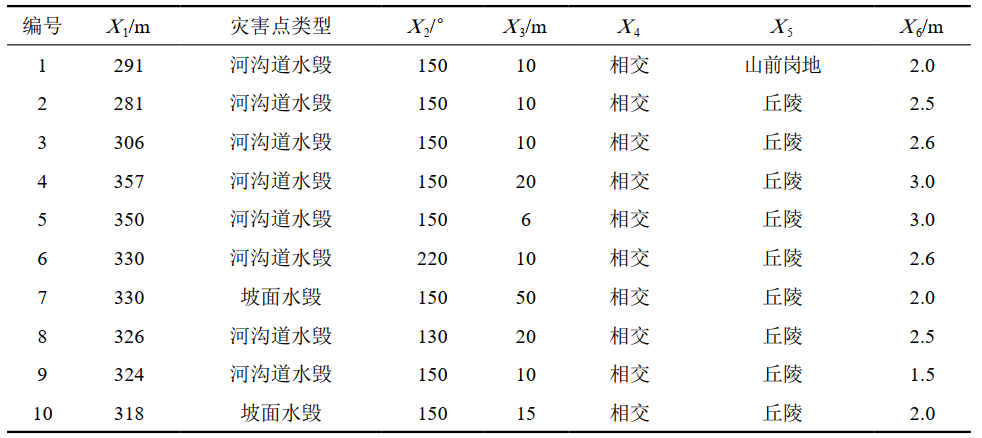

表 4 管道沿線現場原始數據（以10組數據為例）

將原始數據在表格中進行整合，輸入IBM SPSS Statistics中，經計算后將類別數據輸出為量化數據，將SPSS輸出結果帶入易發性概率計算公式中，計算結果如表 5所示。

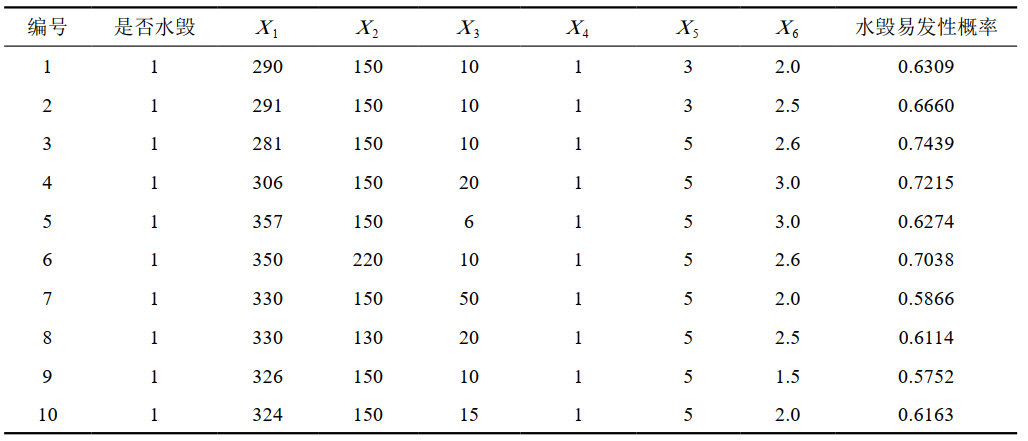

表 5 原始數據SPSS輸出

4  地質災害易發區[5-6]劃分

按照“區內相似、區際差異”的原則，即在同一類型的區內，地質環境背景條件、主要誘發條件和地質災害發育特征應基本相似，而不同類型的區內，則具有明顯的差異性。依據定量評價結果，借助GIS（地理信息系統）技術，用電子信息化手段合并易發性相同或者相近的概率單元格，對地質災害易發性程度進行等級分區，分區主要特征如表 6所示。

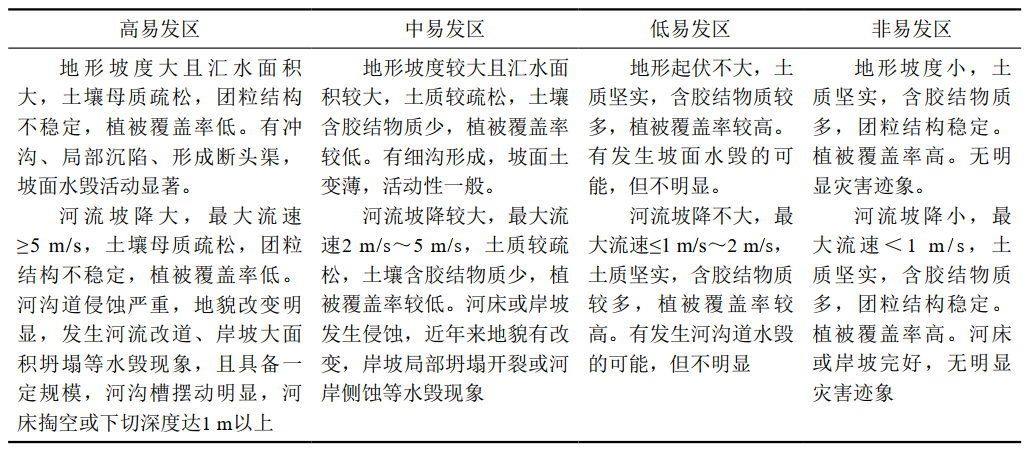

表 6 地質災害易發程度分區主要特征

5  總結與建議

（1）通過Logistic回歸模型預測油氣管道水毀地質災害易發性概率效果較好，根據預測結果對易發程度分區，為管道地質災害日常管理劃出了重點，有利于管道管理單位將有限的資源合理利用，立足于治早治小，對油氣管道水毀地質災害防災減災有一定指導意義。

（2）由于地質災害的發育是地質環境變化和影響因素綜合作用的結果，是不斷變化和發展的，在同一或臨近區域的影響因素相似性高。因此本文介紹的關于Logistic回歸模型水毀災害易發性概率計算結果適用于長輸油氣管道的易發性分區。同時，該方法所需采集的樣本較多，難以在日常管理中實施，主要依靠承包商單位周期性地質災害專業化排查成果進行易發性預測分區。

（3）地質災害的調查、防治將是一項長期的工作，下一步將結合區域監測預警信息，減少現場數據采集工作量，實現短周期地質災害易發性分區，為長輸油氣管道的安全運營提供長期保障。



參考文獻：

[1]田春山，劉希林，汪佳.基于 CF 和 Logistic 回歸模型的廣東省地質災害易發性評價[J].水文地質工程地質，2016(11)：154-170.

[2]鐘畝鋒.基于確定性系數與Logistic回歸模型的地質災害易發性評價[J].世界有色金屬，2020(01)：186-190.

[3]樊芷吟，茍曉峰，秦明月，范強，余建樂(lè )，趙建軍.基于信息量模型與 Logistic 回歸模型耦合的地質災害易發性評價 [J].工程地質學報，2018(04)：340-347.

[4]鐘蔭乾.地質災害易發性評價[J].湖北地礦，2002，16(4)：81-86.

[5]尚慧，倪萬魁，程花.斜坡單元劃分在彭陽縣地質災害危險性區劃的應用[J].中國水土保持，2011，3(2)：48-50.

[6]苗雨.基于GIS和Logistic模型的地質災害危險性區劃研究[D].西安：長安大學，2010：1-59.

作者簡介：何禮元，1995年生，2018年畢業于安徽理工大學地質工程專業，大學本科學歷，助理工程師，主要從事長輸油氣管道地質災害勘查、評估、監測預警工作。聯系方式：13135548788，757279399@qq.com。
