魏永康 李一釗 周?chē)��?蔣萬鵬 李建鵬

西部管道甘肅輸油氣分公司

摘要：對某輸油站輔助系統埋地管道防腐管理現狀進行分析，提出了提升輔助系統埋地管道陰保有效率措施，即在站內泵棚區、閥組區增設淺埋陽極，提高恒電位儀輸出電流。通過饋電試驗對提升措施進行了可行性分析及優化，為改進站場輔助系統埋地管道防腐管理提供借鑒。

關鍵詞：站場；輔助系統埋地管道；陰保有效率；提升措施

站場埋地管網錯綜復雜，金屬構筑物、接地網多且相對于線路管道所處土壤環境更加復雜，使得站場區域陰保管理難度增大。同時，隨著場站工藝管道管齡增長，在防腐層出現老化、剝離、破損等缺陷的管段，管體會(huì )逐漸發生不同程度的腐蝕，特別是排污、泄壓等輔助系統小管徑管道腐蝕穿孔事件時有發生。提升站場輔助系統埋地管道陰保有效率一直是站場防腐管理的重點。

1  防腐管理現狀分析

1.1  管道防腐層情況

某輸油站站內管道防腐層等級相對較低、質量差，近幾年對站場埋地管道防腐層進行了大修處理，但從“站內管道檢測、防腐工作回頭看”排查結果來看，由于輔助系統埋地管道大多穿越主工藝管道狹小空間，受固定支撐、臨近其他構筑物等影響導致防腐作業空間受限，特別是排污、泄壓等小口徑管道防腐層缺陷未能夠進行及時全面修復。

1.2  站場區域陰�，F狀

目前，站場各測試樁所測陰保電位均能夠滿足陰極保護準則要求（﹣0.85 VCSE～﹣1.2 VCSE）；但泵棚區排污管道、閥組區小口徑管道由于接地多等原因其陰保電位大部分只能滿足GB/T 21448―2017《埋地鋼質管道陰極保護技術規范》規定的100 mV準則要求，甚至更正。

2  提升措施

在泵棚區、閥組區增設淺埋陽極并入現運行的恒電位儀輔助陽極，通過提高恒電位儀輸出電流，進行多路陽極分流保護，從而提高該區域的陰保電流分布均勻性。

2.1  可行性分析

輸油站區域陰保恒電位儀額定輸出為30 A/50 V， 目前，3臺恒電位儀輸出電流范圍 0.05 A～8.50 A，恒電位儀設備本身輸出電流上調空間很大。經對上述措施進行初步饋電試驗，在暫不考慮增大區域1#恒電位儀輸出電流對干線陰保干擾的情況下，只靠原有的1#深井陽極提供保護電流，將區域1#恒電位儀輸出電流預置至20 A。經測試，原泵棚區排污管道陰保電位可以在原來基礎上提升100 mV。據此分析，如果在泵棚區、閥組區增設淺埋陽極刻意增加該區域的保護電流分布，陰保電位提升效果會(huì )更加顯著。

2.2  負面影響分析

輸油站區域陰保3組深井陽極對干線陰保干擾較大， 如果無限制地增大恒電位儀輸出電流，會(huì )造成干線管道過保護。因此，建議增加陽極分流箱（圖 1）對深井陽極輸出回路電流進行限流調節，從而避免因深井陽極輸出電流過大造成干線管道過保護現象發生（圖 2）。

圖 1 陽極分流箱內部結構圖

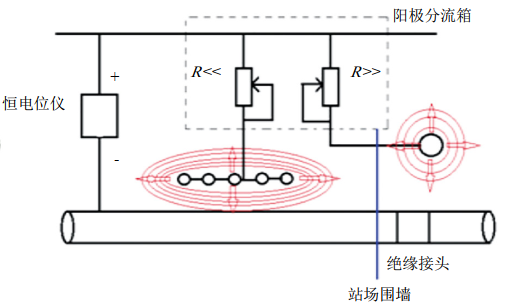

圖 2 實施陽極分流后電流分布圖

3  實施步驟

（1）根據SYT 6964―2013《石油天然氣站場陰極保護技術規范》，在泵棚區、閥組區等欠保護區域增設淺埋陽極，并通過陽極分流箱并入現運行的深井陽極。

（2）增大區域陰保恒電位儀輸出電流后，通過陽極分流箱對深井陽極的輸出回路電流進行限流調節，避免造成干線管道過保護；同時刻意增大淺埋陽極回路電流輸出，增加泵棚區、閥組區的電流分布。

（3）對措施實施后仍然不滿足要求的個別欠保護點通過現有的陰極分流箱采取均壓跨接等方式進行調節保護。

4  結語

站場管道防腐等級相對較低，即便是近幾年各站場采用了較好的無溶劑環氧材料進行防腐層修復，但由于對管道表面處理等級要求高、施工質量受環境及溫度影響較大，加之管道分布密集區修復作業空間受限等因素，防腐層質量難以保證。因此，進一步優化站場保護電流分布，提高陰保有效率成為站場輔助系統埋地管道腐蝕治理刻不容緩的手段之一。

作者簡介：魏永康，1986年生，大學本科，工程師/管道保護技師，2009年畢業至今一直從事管道保護工作。聯系方式：13689493994，wyk19861220@163.com。
