萬偉圓

華中公司江西輸油分公司



摘要：通過對埋地鋼質管道雜散電流干擾監測，管道遭受了地鐵、高鐵及高壓輸電線路的混合干擾。分析了雜散電流干擾源類型、管道通電電位和斷電電位、管道交流干擾電壓和交流干擾電流密度等參數，判定管道受干擾情況，并提出了針對性防護措施。

關鍵詞：輸油管道；雜散電流干擾；交流電流密度；防護措施



我國城市地鐵和高鐵的快速發展，使與之臨近的鋼質管道容易遭受雜散電流的干擾而發生腐蝕，最終導致輸送介質泄漏，成為影響管道安全運行的隱患[1]。如上海地鐵2號線地下并行敷設的燃氣鋼制管道，遭受地鐵直流雜散電流干擾多次出現腐蝕穿孔[2]。同時，高壓輸電線路雜散電流干擾也給管道防腐造成了困難，如法國某管道遭受400 kV交流輸電線路干擾出現多個腐蝕點[3]。雜散電流干擾程度取決于管道本身性能及外界條件，主要有管道外防腐層的絕緣等級、長度，與干擾源距離遠近及附近土壤電阻率大小等[4]。本文通過輸油管道陰極保護現場監測，對高壓線路、高鐵和城市地鐵雜散電流干擾影響進行分析，判定雜散電流干擾程度，并制定了針對性防護措施，為管道雜散電流干擾防護提供借鑒。

1  雜散電流干擾測試方法

雜散電流的檢測與評價主要依據GB 50991―2014《埋地鋼質管道直流干擾防護技術標準》和GB/T 50698―2011 《埋地鋼質管道交流干擾防護技術標準》，交直流混合干擾情況下采用SY/T 0087.6―2021《鋼質管道及儲罐腐蝕評價標準 第6部分：埋地鋼質管道交流干擾腐蝕評價》評價。

雜散電流干擾具有動態特征，因此通過埋設試片長時間監測，并用數據記錄儀自動存儲記錄干擾相關數據，測試步驟如下。

（1）在管道上方臨時埋設試片，由于UDL2數據記錄儀同時記錄交流電流密度和通斷電電位，不能同時連接1 cm2和6.5 cm2試片，故選用1.0 cm2試片。將試片與管道連接，極化時間不少于30 min，極化完成后開始采集數據。

（2）將數據記錄儀與管道測試線、參比電極連接線和試片連接線相連接，參比電極貼近試片，并將周?chē)�土壤濕潤，保持接觸良好。

（3）將數據記錄儀設置為每秒記錄一組數據，試片通斷周期10 s，斷電時間1 s，記錄管道的通電電位、斷電電位、直流電流密度、交流干擾電壓和交流電流密度等參數。

（4）連續測試24小時后將數據記錄儀數據導出，評價對管道的干擾程度。

2  監測與評價

2.1  直流雜散電流監測與評價

某埋地輸油管道與高鐵線路在城區交叉2處，伴行約20公里，與地鐵交叉1處，采用外加電流陰極保護系統防護，同時受到高鐵和地鐵的雜散電流干擾。管線監測電位分析見表 1，有4處陰極保護斷電電位不滿足要求，在NCZS-5#測試樁附近交叉處鄰近電位正向偏移，最正電位﹣0.75 V～  ﹣0.85 V，電位偏移100 mV，表明地鐵雜散電流干擾降低了管道陰保效果。

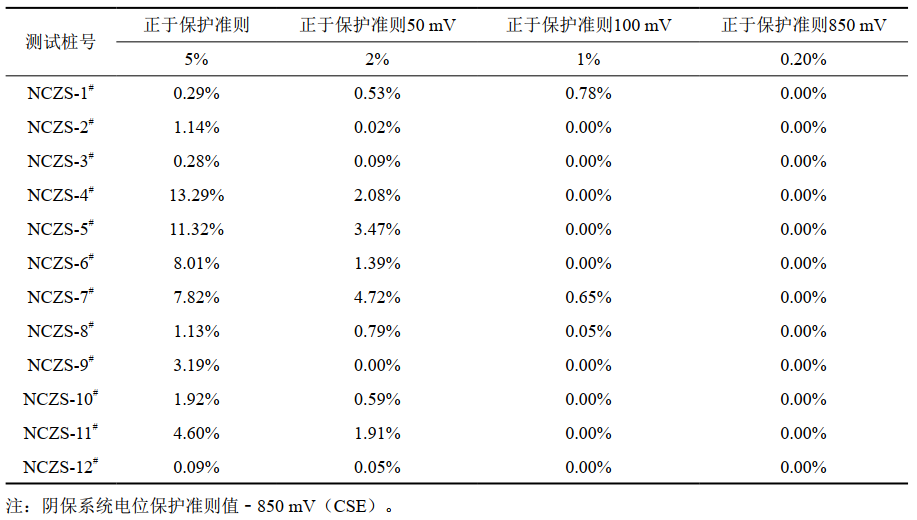

表 1 管道陰極保護效果判定

圖 1是5#測試樁通電電位和斷電電位分布圖，可以看出，管道通電電位﹣0.33 V～﹣1.62 V，波動區間較大；斷電電位﹣0.81 V～﹣1.07 V，波動區間較��；而夜間斷電電位僅維持在﹣0.90 V左右；以上電位均相對于飽和硫酸銅參比電極。

圖 1 5#測試樁通電電位和斷電電位隨時間分布圖

流經試片的直流電流密度變化見圖 2，電流密度在﹣8.7 A/m2～8.4 A/m2波動，電流方向隨時改變，電流流入流出，無法區分陽極區和陰極區。夜間電流密度穩定在0.1 A/m2，主要是管道的陰極保護電流。

圖 2 5#測試樁直流電流隨時間分布圖

2.2  交流雜散電流監測與評價

埋地輸油管道與高鐵交叉，且附近有高壓輸電線路，管道同時存在動態高鐵交流干擾和交流輸電線路干擾。交流干擾電壓最大值為4#測試樁9.18 V。交流干擾電壓分布見圖 3。

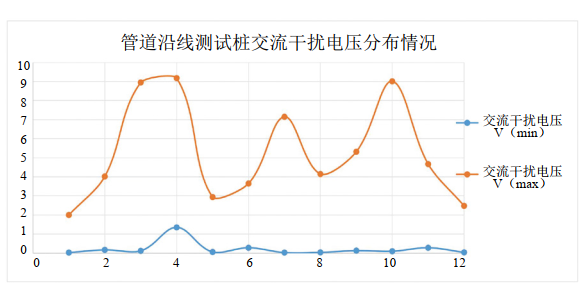

圖 3 管道測試樁交流干擾電壓最大值最小值分布情況

如圖 4所示，交流干擾電流密度最大值275.58 A/m2位于3#樁，其平均值76.50 A/m2； 4#樁交流電流密度平均值最大，為153.94 A/m2，其交流電流密度最大值218.50 A/m2，其他均小于30 A/m2，可見3#樁和4#樁交流干擾最嚴重。

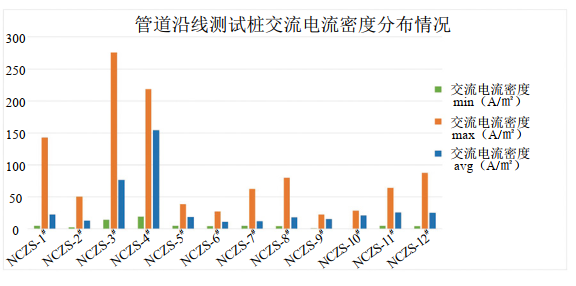

圖 4 管道測試樁交流干擾電流密度分布情況

從圖 5可知，該管道在夜間高鐵運行數量減少后，脈沖式交流干擾電壓明顯降低。

圖 5 5#測試樁交流干擾電壓隨時間分布情況

圖 6為交流電流密度實測數據，其分布規律與交流干擾電壓相同。從圖中可知，交流干擾腐蝕影響因素主要是高壓輸電線路，而高鐵造成的脈沖電流較小，且隨著夜間停運干擾消失。

圖 5 5#測試樁交流干擾電壓隨時間分布情況

2.3  混合干擾對管道腐蝕評價

輸油管道遭受地鐵直流雜散電流、高壓輸電線路及高鐵交流雜散電流干擾，處于混合干擾狀態。由圖 4可知，10處交流干擾電流密度平均值小于等于30 A/m2，2處大于30 A/m2，3#樁76.5 A/m2，4#樁153.94 A/m2，依據SY/T 0087.6―2021評價準則，3#樁和4#樁的管道斷電電位要求負于﹣0.9 V，但兩處電位存在不滿足﹣0.85 V情況，因此應采取雜散電流綜合防護措施。從表 1可知，5#樁、6#樁及7#樁不滿足陰極保護斷電電位要求，但是交流干擾電流密度平均值小于等于30 A/m2，因此，只需要采取直流雜散電流防護措施。

3  防護措施

（1）管道原陰極保護系統設置恒電位輸出，在雜散電流干擾下，恒電位儀輸出異常，輸出電流變化較大，從0.2 A～4.0 A波動。因此首先改變恒電位儀輸出模式為恒電流模式。

（2）3#樁和4#樁處，針對交流雜散電流干擾，采用在管道與接地極之間安裝耦合器等接地排流方式治理，或將犧牲陽極直接接地等[5,6]。但存在地鐵雜散電流時，必須考慮交流排流措施不能降低陰極保護效果，耦合器應設置適合的閾值，交流排流地床不引入地鐵雜散電流。針對交直流混合干擾，應采取綜合防護措施。為增加排流效果，采用復合型排流器，既能夠排出交流、也能夠排出直流雜散電流；陽極地床選用鋅帶；每處排流地床組成包括：復合型排流器1臺、長效硫酸銅極化探頭1只、鋅帶（15.88 mm ×22.22 mm）60 m、專用測試樁1支、電纜10 m及填包料6 t。排流地床施工尺寸為：60 m×2 m×1.5 m。

（3）5#樁、6#樁和7#樁處，針對地鐵雜散電流干擾，需要進行直流排流防護措施。采用強制排流地床或極性排流地床方式防護，使管道陰保電位整體負向偏移，達到陰極保護電位準則要求[7,8]。在5#樁、6#樁和7#樁分別設置極性排流地床，采用鎂合金犧牲陽極和極性排流器方式。每處排流地床組成包括：排流器1臺、長效硫酸銅極化探頭1只、高電位鎂陽極20只、專用測試樁1支、測試電纜5 m，匯流電纜55 m及填包料3 t。排流地床施工尺寸為：50 m×2 m×1.5 m。施工過程中，注水浸泡填包料，降低陽極排流地床的接地電阻，增加排流效果。

4  結論

埋地鋼質輸油管道遭受地鐵、高鐵及高壓輸電線路干擾，多種干擾并存且相互作用，給管道防腐工作帶來極大困難。本文依據管道陰極保護交直流干擾評價標準，對現場采集的數據進行分析，判定輸油管道3#和4#樁高壓輸電線路交流干擾大，5#樁、6#樁和7#樁地鐵直流干擾占主要因素，同時陰極保護效果不足。針對輸油管道沿線受干擾狀況，在提高整體陰極保護系統輸出、增加陰極保護效果的情況下，設置極性排流地床和復合型排流地床兩種排流方式，增強了管道雜散電流的防護效果�，F場監測評價管道陰極保護受雜散電流干擾影響程度及提出的防護措施，為降低管道雜散電流腐蝕風險提供了借鑒。



參考文獻：

[1]郭勇，丁繼峰，王港，等. 埋地管道地鐵直流雜散電流檢測與防護的研究現狀[J].材料保護，2021，54(7)：133-139.

[2]顏達峰，劉乃勇，袁鵬斌，等.地鐵維修基地雜散電流對埋地鋼質管道的腐蝕及防護措施[J].腐蝕與防護，2013，34(8)：739-742.

[3]胡士信，路民旭，杜艷霞，等.管道交流腐蝕新觀點[J].腐蝕與防護，2010(6)：10-15.

[4]黃淳鑫，郭勇，劉健，等.高速鐵路影響下的輸油管道交流干擾分析與防護研究[J].石油和化工設備，2021，24(5)：87-90.

[5]李勛，張宏釗，張欣，等.高壓交流輸電線路對埋地金屬油氣管道的電磁干擾腐蝕及防護措施[J].山東理工大學學報（自然科學版），2017，31(4)：65-70.

[6]王瑞鵬，程擁軍.埋地管道交流雜散電流的危害及排流[J].腐蝕與防護，2014，35(5)：514-516.

[7]夏慧芳，劉根勝.地鐵直流雜散電流干擾埋地金屬管道的防護與研究[J].石油庫與加油站，2016，25(1)：9-11.

[8]楊敬杰.地鐵直流干擾影響下管道陰保電位的測試和評價[J].腐蝕與防護，2014，35(3)：288-291.

作者簡介：萬偉圓，1972年生，本科，工程師�，F任華中公司江西輸油分公司管通部主任，主要從事油氣管道運行、維護管理和管道保護工作。 聯系方式：13870649994，zdj13647215233@dingtalk.com。
