摘要：特高壓交流輸電線與鋼質管道平行鋪設會(huì )在鋼質管道上感應出交流電壓和電流，加速絕緣層的剝離和管道的腐蝕，影響管道運行安全。以張北—雄安特高壓交流輸電線路與陜京管道交叉為例，歸納總結了管道防護工程施工作業關鍵點，提出作業過程中的鋁熱焊接注意事項，為開展特高壓輸電線路與長輸管道的交叉防護工程施工提供借鑒。

關鍵詞：長輸管道；特高壓交流輸電線路；防護施工；鋁熱焊接

隨著我國經濟建設的快速發展，管道與高壓輸電線并行交叉現象越來越普遍，高壓電流會(huì )對附近的埋地管道產生交流雜散電流干擾[1]。當管道防腐涂層存在缺陷時，干擾電流從缺陷處流入或者流出，將產生交流干擾腐蝕，使得管道服役壽命縮短[2]。我國對交流干擾的研究始于20世紀70年代，李廣澤[3]等通過CDEGS（電磁干擾分析軟件）研究了交流干擾防護措施，惠海軍[4]等通過現場數據探究了固態去耦合器在交流干擾防護中的應用。本文以張北—雄安1000 kV特高壓交流輸電線路與陜京管道交叉防護工程為例，介紹采取的干擾防護措施，總結施工要點，為開展相關工程提供借鑒。

1  干擾防護工程施工

干擾防護常用排流措施，接地方式有直接接地、負電位接地以及固態去耦合器接地。本案例中，針對管道交流腐蝕超標不嚴重的區域采用鋅帶+固態去耦合器方式，對交流腐蝕超標比較嚴重的區域采用集中接地網+固態去耦合器方式。施工分為鋅帶和接地網埋設以及去耦合器安裝兩類作業，去耦合器安裝采用鋁熱焊接方式。

1.1  鋅帶和接地網埋設

（1）施工作業帶寬度按照11 m考慮，在人口稠密區、林區、山區等特殊地帶，在滿足現場施工需要的前提下，應盡量減小施工作業帶寬度。每處作業帶范圍向鋅帶兩端各延長5 m。

（2）每隔10 m間距開挖一個探坑，確定管道埋設位置；開挖深度1.2 m，且與管道相距2 m～5 m，挖出的土石方堆放處距管溝邊緣的距離應大于1 m。

（3）鋅帶沿管道一側敷設，優先在特高壓交流線路與陜京管道之間采用填包料（包覆厚度100 mm）包覆，鋅帶與鋅帶用銅管鉗接。接地網及水平接地線采用鍍鋅扁鋼（50 mm×5 mm），埋深0.8 m，接地網優先設在特高壓交流線路與陜京管道之間并靠近管道一側。若受地形影響，接地網可酌情選擇在較遠處埋設，但應保證與管道的連接點不變，接地電阻滿足要求，接地網扁鋼引線間距不小于1 m。

（4）鋅帶和接地網埋設完畢，回填作業坑、管溝。為避免造成損傷，鋅帶上部0.2 m以?xún)鹊母餐帘仨毷羌毻�，細土通過篩土方式獲得。施工完畢恢復地面，回填土的溝頂部分高出原地面0.3 m，呈梯形或弧形，其寬度為溝上開口寬度，并做好排水，嚴防地表水在附近匯集，嚴禁采用“二次回填”（即先松散回填，自重下沉后再進行二次補填）的方式。

1.2  去耦合器安裝

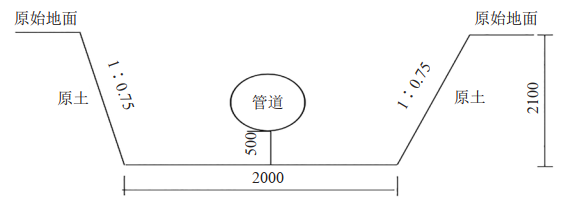

（1）采用人工方式開挖作業坑，開挖深度1.9 m～2.2 m，坑底尺寸2 m×2 m，放坡比1∶0.75，同時挖設逃生通道。如圖 1所示。

圖 1 作業坑開挖平面、剖面示意圖

（2）防腐專業人員使用刮刀去除管道表面防腐層，使用角磨機和砂紙將管道打磨出金屬光澤。通過鋁熱焊接方式將固態去耦合器內管道線在管道上方12點鐘方向進行點焊。

（3）使用黏彈體纏繞管道裸露處進行保護，使用冷纏帶覆蓋在黏彈體上方，用噴燈加熱烘烤使其與黏彈體黏結牢固。

（4）將固態去耦合器的負極與管道線連接，正極與接地網、鋅帶連接，并將接線處壓緊固定，采用熱收縮套進行保護。

（5）素土回填作業坑，將固態去耦合器立在管道正上方，用水泥澆筑基礎墩，用地腳螺栓固定。

2  鋁熱焊接作業要點

鋁熱焊接作業是固態去耦合器安裝的關鍵步驟，其質量直接影響防護工程施工效果。在焊接完成后應對焊點外觀、接頭強度和接頭電阻進行驗收測試，保證焊點無缺損，接頭完整，人工揪拉時接頭無松動無損壞，能正常測量管地電位且測量值誤差在允許范圍內。焊接注意事項有以下幾個方面。

（1）焊劑儲存環境干燥、通風、室溫不高于50℃，遠離明火和高溫熱源。操作環境要通風良好，周邊5 m范圍內沒有易燃易爆物品。

（2）防止或驅除模具、焊粉及被焊管道表面水汽是重要步驟。被焊管道表面塵土、氧化物或其他附著物必須清除，否則焊接后的焊點導電性能與機械性能將受到影響。管道表面清理干凈后，應用超聲波測量管壁厚度，如果壁厚小于公稱壁厚的90%或存在夾層、點蝕坑時，不能進行鋁熱焊作業。

（3）管道壁厚小于3.0 mm，應用夾具或釬焊進行導線連接；管道有內襯，或帶壓管道壁厚小于3.18 mm時，不能使用鋁熱焊連接導線。

（4）焊接位置距離環焊縫間距大于200 mm，距離縱焊縫間距大于4 mm，避免在三通或彎頭處進行焊接。兩個焊點之間的間距應大于100 mm。同一位置只能焊接一次，如果第一次焊接失敗，應將焊接材料全部清理干凈后換一個位置再進行第二次焊接。

（5）實施鋁熱焊時，管內允許壓力按式（1）計算。

Pp=2S（T－1.59）×0.5/D     （1）

式中Pp焊接時允許的管內壓力，MPa；S管材最小屈服應力，MPa；D管道公稱外徑，mm；T管道公稱壁厚，mm。

3  結語

為驗證防護工程效果，現場在受影響管段安裝了19個智能測試樁以監測相關數據，智能測試樁運行記錄顯示交流干擾電壓在4 V以?xún)�，符合國標規范。由于現場很難對管道遭受強電沖擊和故障電流的情形進行模擬，防護工程對此是否有效，需要以后進一步驗證。
