背景

西一線延安支線管道工程位于陜北地區，沿線地形復雜，屬于黃土高原丘陵溝壑區。崾峴是兩個黃土峁之間一條高陡狹窄的地段，如同夾在兩山之間的馬鞍。兩側沖溝由于溯源侵蝕幾乎將梁脊切穿，形成非常窄的鞍部連接。管道在梁頂敷設時，受地形條件限制，局部管段要在崾峴頂部敷設，為防止滑坡、滑塌損壞管道，要提前對崾峴穿越地段進行水土治理。

項目概況

延安支線YA166—YA167樁崾峴穿越位于延安市延川縣永坪鎮，崾峴頂寬約6 m、長約50 m，頂部有一條約4 m寬的土路，管道沿土路北側邊緣敷設，路兩側為陡坡。目前崾峴西側有3條比較發育的黃土溝頭，其中1號溝位于道路南側，垂直公路，溝頭坡度約60°；2號溝位于道路南側，與道路平行，溝頭坡度約75°；3號溝位于道路北側，垂直公路，溝頭坡度約50°。1、2號溝在距離道路南側邊緣約35 m的地方匯聚成一條“V”型沖溝，交匯點處“V”型溝底寬3 m，深28 m。

治理措施

該工程重點是對南、北兩側3條沖溝的處置，包括坡面夯填、菱形護坡及植被，設置橫向截水溝、縱向排水溝、混凝土擋墻和散水、柳谷坊等（圖 1、圖 2）。

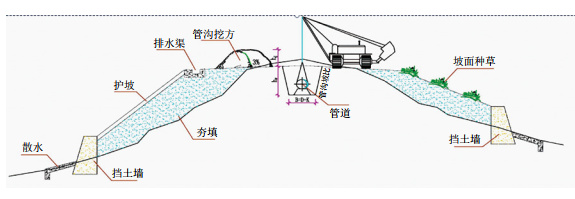

圖 1 管道穿過崾峴治理示意圖

圖 2 YA166-YA167崾峴穿越布置圖

南側沖溝處理。

（1）以土路南側水平距離約40 m處坡腳為起點，將1、2號溝坡面用2∶8水泥土分層夯填上來，1號溝夯填坡面臨空面坡比為1∶1，2號溝夯填坡面臨空面坡比為1∶0.8；兩條溝夯填坡面在土路南側水平距離約30 m～35 m處交匯。

（2）夯填坡面采用混凝土菱形護坡（圖 3），每級菱形護坡長度10 m～12 m，夯填坡面共4級，每級錯臺1 m，錯臺處設置橫向混凝土截水溝，截水溝的縱坡比大于3‰。菱形格內回填不小于30 cm耕植土，種草或撒草籽恢復植被。在護坡底端修建一道2 m高混凝土擋墻，并在墻角設置一處2 m長的混凝土散水護腳。

圖 3 菱形骨架梁采用C25混凝土現澆，與錨桿交叉嵌入坡面200 mm

（3）在菱形骨架的兩側邊緣各設置一條縱向排水溝（急流槽），排水溝上游與道路南側原有排水溝連接，排水溝下游一直修到護坡底端的散水處。

（4）在消能池下游2 m處設置5排柳谷坊（圖 4），谷坊結構形式由相鄰樁排加回填土組成。樁排由柳梢上編籬構成。樁排橫向長約6 m，兩端插入溝坡不小于0.5 m。樁排間采用生態袋碼砌，整體與原地貌平緩過渡。

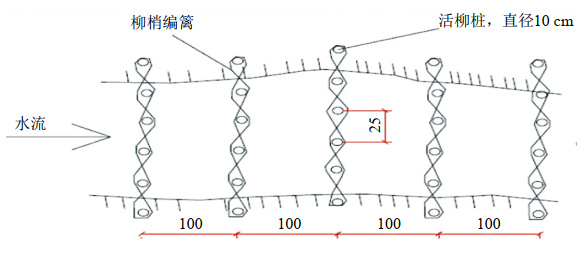

圖 4 編柳谷坊平面圖

北側沖溝處理。

（1）以土路北側水平距離約30 m處坡腳為起點，將陡坡用2∶8水泥土分層夯填上來，臨空面坡比為1∶1，夯填完成后頂部平臺頂面寬度約12 m。

（2）夯填坡面采用混凝土菱形護坡，每級菱形護坡長度9 m～10 m，共3級，每級錯臺1 m，錯臺處設置橫向混凝土截水溝，截水溝的縱坡比大于3‰。菱形格內回填不小于30 cm耕植土，種草或撒草籽，盡快恢復植被。

（3）在菱形骨架的西側邊緣設置一條縱向排水溝，在溝底修建一道2 m高混凝土擋墻，并在墻角設置一處2 m長的散水護腳。

（4）設置柳谷坊同上。

至2022年10月，已完成8處崾峴治理（圖 5），可保證管道穩定敷設及后期運營安全，避免了雨水沖刷坡面對管道安全的影響，減少了運行過程對管道的維護作業。

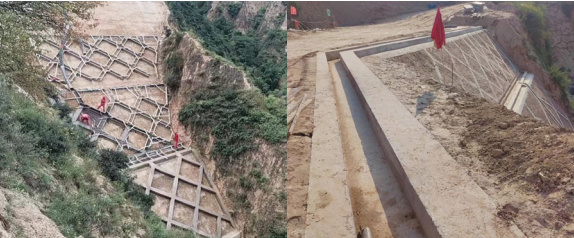

圖 5 崾峴治理中的施工現場

啟示

（1）在地形地貌復雜地區尤其是黃土塬、大落差地區，崾峴治理工程穩定性較好，可大幅降低管道運營風險，實施方便經濟，應用效果良好，值得推廣應用。

（2）崾峴治理工程要嚴格按照設計文件及施工規范要求施工，嚴把夯填、菱形骨架、混凝土擋墻質量關，落實施工、監理現場管控措施，確保施工質量合格。

（3）崾峴治理工程是一項需要長期維護的工作，在運營階段應以防為主，防治結合，加強水工設施的巡護管理，發現問題及時維護，保障設施完好。
