摘要：探明管道腐蝕失效原因，可及時采取針對性防護措施。以某現場腐蝕失效管道為例，通過對腐蝕泄漏點外觀形貌和腐蝕產物微觀形貌、成分、酸堿度等檢測，同時分析對比了管道附近及距管道20 m處土壤樣品的電阻率、含水率、酸堿度、離子成分及含量等，初步判斷管道腐蝕原因及類型。為有效減輕管道腐蝕風險、加強腐蝕防護給出重要依據。

關鍵詞：管道腐蝕；腐蝕產物；土壤環境；檢測分析

某輸油管道發生腐蝕泄漏，現場獲取泄漏點附近的腐蝕產物、土壤樣品（樣品1）以及距管道20 m處的土壤樣品（樣品2），通過分析腐蝕產物的形貌、成分、酸堿度以及土壤樣品的電阻率、含水率、pH值、成分含量等參數，參考國家標準GB/T 50698-2011《埋地鋼制管道交流干擾防護技術標準》，對腐蝕失效類型和原因進行了甄別，為加強腐蝕防護給出重要依據。

1  檢測分析結果

1.1  宏觀腐蝕形貌

觀察管道腐蝕泄漏點宏觀形貌并測量其幾何尺寸，采用LEICA V―LUX30微距相機拍照。腐蝕泄漏點表觀形貌如圖 1所示。泄漏點存在一圈直徑約5 cm的黑色腐蝕產物，呈暈圈狀，內圈為直徑2 cm的鼓包，缺陷面積約1 cm2。其中一處腐蝕產物已取樣用于檢測分析。

圖 1 管道腐蝕泄漏點外觀

1.2  腐蝕產物

（1）磁性。利用強磁鐵進行磁性測試，腐蝕產物呈現磁性。

（2）pH值。將待測腐蝕產物放入烘箱干燥2 h后粉碎，過20目篩，稱取1 g樣品放入燒杯中，加入5 mL去離子水，利用磁力攪拌器攪拌20 min～30 min，靜置沉淀，取上層清液，利用pH計測量其pH值為10，呈堿性。

（3）微觀形貌。將腐蝕產物機械研磨成細粉，采用掃描電子顯微鏡SEM（JSM―6510A）觀察其微觀形貌，呈現塊狀和團絮狀，如圖 2所示。

圖 2 腐蝕產物的微觀形貌

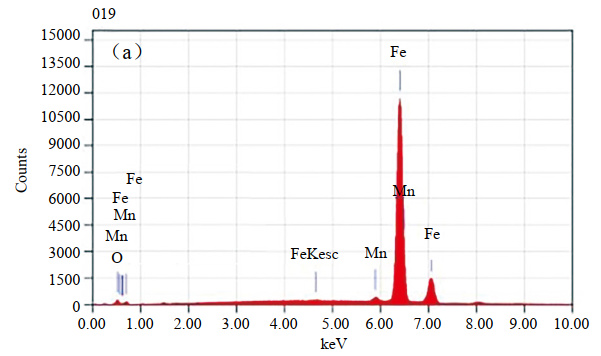

（4）成分。采用能譜分析儀EDS（JSM―6510A）檢測腐蝕產物成分，利用日本理學（SmartLab）旋轉陽極X射線衍射儀XRD對成分含量進行分析。如圖 3（a）所示，XRD顯示其主要成分為Fe3O4，圖 3（b）表明其無硫化物，故微生物腐蝕的可能性較低。

圖 3 腐蝕產物成分檢測譜圖

1.3  土壤樣品

（1）土壤電阻率。利用精密電阻率測試盒測得土壤電阻，再由式（1）計算得出電阻率。

式中：ρ為土壤電阻率，Ω·m；R為土壤電阻，Ω；本測試盒S/L等于1，cm。

（2）氧化還原電位（ORP）。將土壤樣品過20目篩后平整放入燒杯，鉑電極插入土壤中，附近埋設甘汞參比電極。靜置3 h后，萬用表測量?jì)呻姌O之間電位差，即為土壤氧化還原電位。

（3）土壤含水率。取潔凈干燥的燒杯稱重，取一定量土壤樣品置于燒杯中，稱重。將盛有土壤的燒杯放入烘箱105℃～110℃烘干至恒重，冷卻至室溫后稱重，根據式（2）計算土壤含水率。

式中：W為含水率，%；g0為燒杯重量，g；g1為燒杯加濕土重量，g；g2為燒杯加烘干土重量，g。

（4）土壤pH值。測試方法與腐蝕產物pH值測試方法相同。

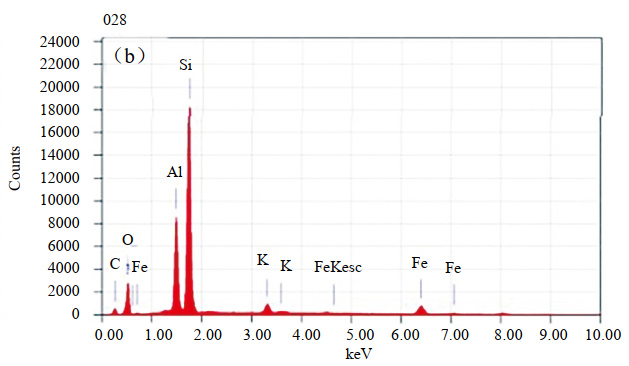

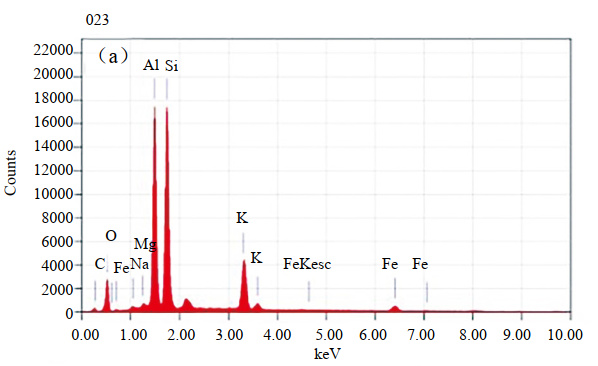

（5）土壤成分及含量。利用能譜分析儀EDS（JSM―R6510A）、離子色譜分析儀檢測。土壤成分如圖 4所示，其含量如表 1所示。結果顯示，管道附近土壤中K、Na、Mg等元素的含量高于距管道20 m處土壤。

圖 4 土壤成分檢測譜圖

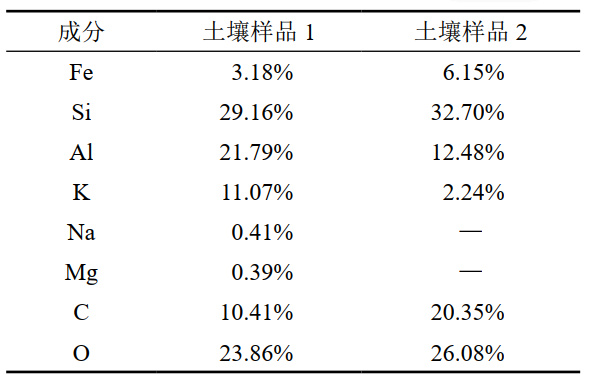

表 1 土壤成分含量

土壤其他參數檢測結果如表 2所示，管道附近的土壤環境呈堿性，含水率較低，土壤電阻率也很低。結合其成分檢測結果，可知腐蝕泄漏點的局部環境發生了改變。已知直流干擾引起的腐蝕將會(huì )引起局部環境的酸化，與檢測結果相悖，故該管道不屬于直流干擾引起的腐蝕。

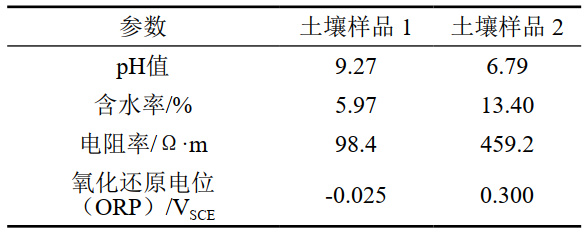

表 2 土壤參數檢測結果

2  結果分析

管道缺陷處腐蝕產物的pH值為10，土壤pH值為9.27，均呈堿性。管道泄漏點土壤電阻率低于距管道20 m處土壤電阻率，但整體數據偏大，具體原因尚待進一步分析。本實驗缺少管道交流干擾電流密度、陰極保護極化電位及陰極保護電流密度的連續測試數據。但根據GB/T 50698―2011《埋地鋼質管道交流干擾防護技術標準》附錄B—交流腐蝕的識別給出的評估內容，可獲得交流腐蝕評估表（表 3）。檢測結果可提供大部分判斷依據，初步判定該管道腐蝕失效原因為交流干擾引起的腐蝕。

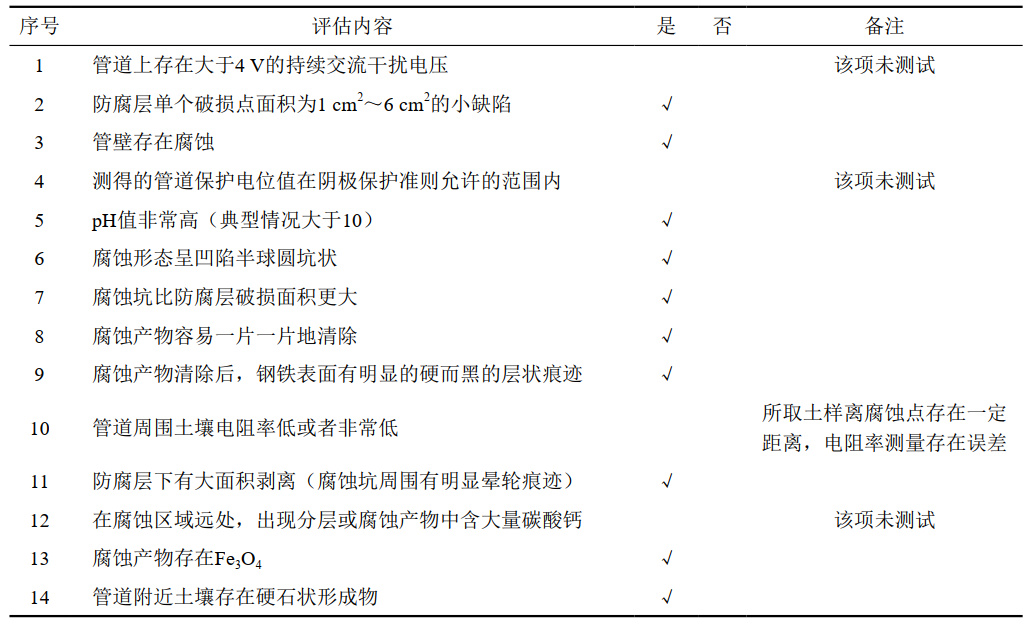

表 3 管道交流腐蝕評估表

3  結語

對現場管道腐蝕失效點環境樣品以及腐蝕產物檢測分析結果可知，其腐蝕泄漏點附近的局部環境堿化，堿性離子含量較高，土壤電阻率低，腐蝕產物的主要成分為 Fe3O4，也呈現堿性，且腐蝕產物中無任何硫化物的存在，結合該腐蝕泄漏點宏觀腐蝕形貌，與典型的交流腐蝕形貌類似，基本判斷腐蝕失效類型為交流干擾腐蝕。后續將補充該位置的交流電流密度及陰極保護極化電位檢測數據，以進一步確認該結論。
