熊小明

國家管網集團東部?jì)�運公司武漢輸油處

背景

武漢輸油處太湖管理站對儀長線太湖城區高后果區進行定期檢漏時，發現3處疑似防腐層缺陷大漏點。儀長線于2006年5月建成投產，管道建設時太湖管段所處環境為農田、山區、林地等，人員活動較少，隨著城市發展逐步把管道圈進城區，成為人員密集型高后果區。管道東西走向穿過太湖縣城，全長2550 m，最小埋深1 m，最大埋深4 m，管徑813 mm×10.3/11.1 mm，L450螺旋埋弧焊鋼管，采用熔接環氧粉末加強制電流陰極保護聯合防腐。疑似泄漏點位于人口密集區和交通設施之間。存在較大安全隱患，為保證高后果區安全，決定開挖驗證，并對破損失效的防腐層進行整治。

開挖驗證

（1）進場前安全交底和開展JSA分析。挖掘作業前開展JSA分析，督促施工單位對作業人員進行安全交底和技術交底，辦理挖掘作業許可證，評估作業環境，做好人員自身防護。

（2）作業坑開挖。檢測定位管道和光纜實際走向和埋深，確認開挖點周?chē)�地下構筑物分布情況，機械與人工結合開挖管道。開挖時要特別注意對管道和光纜的保護。作業坑開挖完成后，應先將光纜固定好，再對缺陷點防腐層進行剝離，以方便后續修復施工。

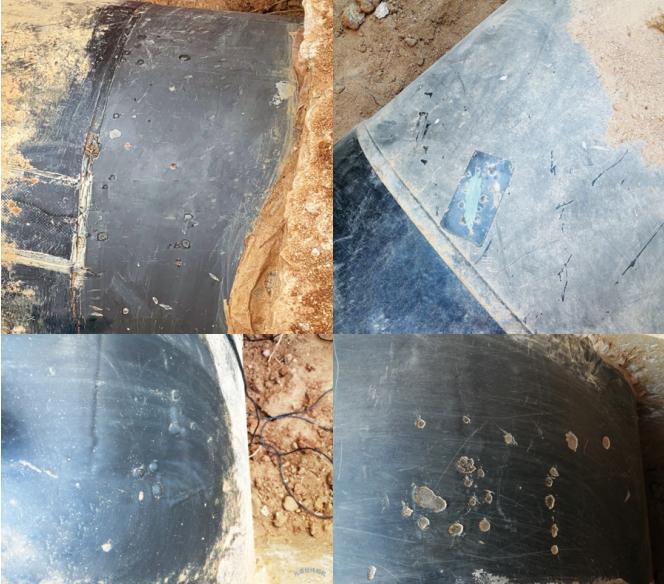

（3）防腐層破損情況。開挖后發現3處防腐層破損點，現場清理檢查有一處破損點在固定墩兩側，一處在彎頭處，一處位于直管段，其中最大一處破損點20 mm×10 mm，局部有氣泡（圖 1），且管道本體都未發生腐蝕。通過現場檢查，管線鋪設施工過程中，可能因施工方法不當、操作不規范造成固定墩兩邊防腐層缺陷，彎頭部位受到異物或其他物體影響造成防腐層破壞。

圖 1 防腐層破損情況

整治措施

（1）清洗打磨。待修復的管道表面用清水清洗，打磨至表面光滑平整，除銹等級需達到St3.0級。

（2）防腐層修復。采用黏彈體膠帶、光固化帶依次纏繞，凹凸不平處用黏彈體膏補平。纏繞黏彈體防腐膠帶時應保持輕柔的張力，邊纏繞邊按壓膠帶搭接部位，保證搭接部位平整、密封良好。黏彈體膠帶軸向搭接寬度不小于20 mm，始末端搭接長度不小于100 mm，與管體原防腐層搭接寬度不小于100 mm，厚度不小于1.5 mm，與夾具之間的空隙部位用黏彈體膏填充密實。修復后表面應平整、搭接均勻、無褶皺、無氣泡。光固化保護帶軸向包覆寬度應超出黏彈體膠帶兩側至少各100 mm，厚度大于2.5 mm，抗沖擊力大于24 J/mm。施工后表面應平整、無褶皺、無空鼓、無燒焦炭化等。

（3）電火花檢漏。黏彈體防腐膠帶檢漏電壓10 kV，光固化保護帶檢漏電壓15 kV，探頭移動速度均為0.3 m/s，檢漏合格。

（4）作業坑回填�；靥钭鳂I(yè)坑時先用細土回填至管頂以上0.3 m后，用原狀土回填并留有沉降余量，滿足水土保持要求�；謴驮�地貌后，對修復管段進行地面檢漏，確認無漏點。

啟示

（1）施工期間應充分發揮現場監理作用，要求施工單位必須保證施工質量，嚴格做好日常監護和驗收工作。

（2）高后果區管道應定期開展內檢測，每半年至少開展一次外檢測，掌握管道腐蝕狀況，及時處置泄漏隱患。加密管道巡檢頻次，及時發現處置異常情況，做好第三方施工監管。

（3）加強地方管道保護宣傳、安全警示告知、人口密集區風險告知等；加裝高后果區管道標識；建立管道沿線企企、政企聯防保護機制，確保突發事件應急搶險。持續提升高后果區風險管控的有效性。

作者簡介：熊小明，1972年生，本科，工程師，2015年長江大學油氣儲運工程專業畢業，太湖站管道管理主管師。聯系方式：13797981656，13797981656@163.com。
