謝書澤

國家管網集團東部?jì)�運滄州輸油處

背景

東部?jì)�運滄州輸油處所轄滄河原油管道于1999年10月投產，起于河北省滄州市新華區，終于滄州市河間市，全長83.2 km。管道材質TS52-K，管徑529 mm，壁厚7.1 mm，設計壓力6.4 MPa，主要為瀝青涂層，強制電流陰極保護，分別設置滄州站、建國溝閥室和河間站3座陰保站。

滄州華潤熱電有限公司2×325 MW熱電項目于2007年投入運營。電力設施交流雜散電流干擾對滄河線埋地管道造成影響，加速管道腐蝕速度，消減使用壽命，存在較大安全風險。2020年，滄州處組織開展管道雜散電流干擾腐蝕及陰極保護調查評估，通過交流雜散電流檢測與評定，提出干擾解決方案。

檢測與評定

采用地表參比法測量測試樁處交流電壓，針對交流電壓大于4 V的區域，進行交流干擾長時間交流電壓測試和交流電流密度測試，結果為滄河線11#、12#測試樁處交流電流密度高達51 A/m²，遠大于30 A/m²，存在交流干擾。

現場踏勘11#和12#附近發現3條22 kV高壓輸電線路，與管道相對位置見表 1。距管道1.6 km處為滄州華潤發電廠，與管道相對位置見圖 1。

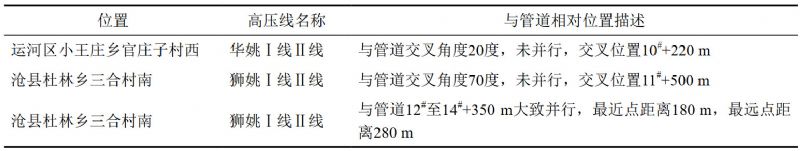

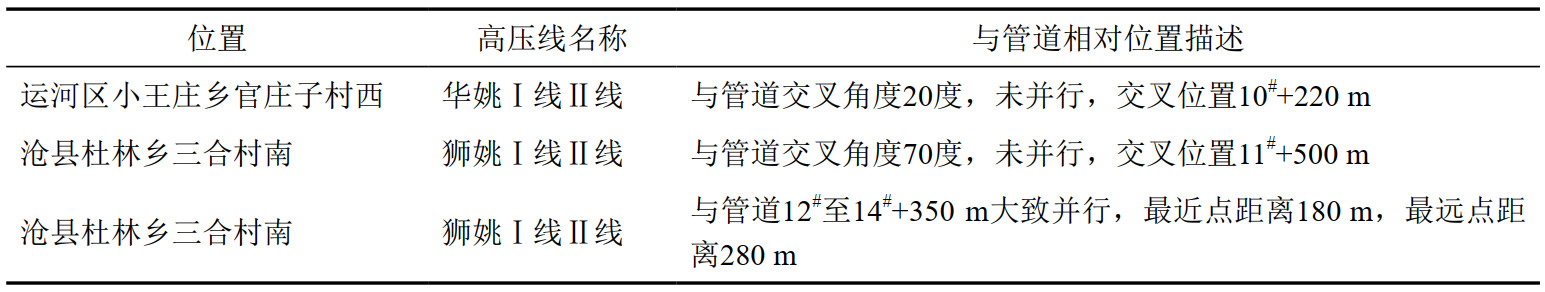

表 1 滄河線附近22 kV交流高壓輸電線路情況

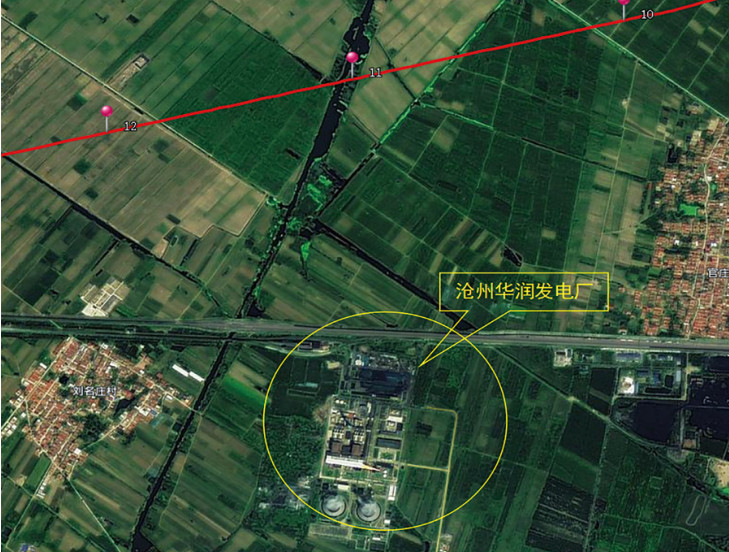

圖 1 滄河線與滄州華潤發電廠相對位置圖

通過綜合評定，交流干擾源來自?xún)煞矫妫阂皇桥c華潤發電廠距離較近；二是與輸電線路長距離并行或臨近接地性能較差的交流高壓輸變電線塔桿。由于高壓交流輸電系統對管道的主要影響機制是電感耦合型干擾和電阻耦合型干擾，干擾很低可忽略不計。因此確定主要干擾源為附近華潤發電廠。

整治措施

（1）排流點設在滄河線11#和12#處，每處排流點均采用固態去耦合器+100 m鋅帶，鋅帶采用淺埋方式，并設置智能測試樁+ER腐蝕探頭進行監控。

（2）實施排流措施后，長時間測試滄河線通斷電電位，通電電位介于﹣0.924 V～﹣1.326 V，斷電電位介于﹣0.962 V～﹣1.144 V，管道處于有效保護狀態。交流電壓平均值為1.176 V，交流電流密度平均值介于0 A/m²～28.537 A/m²，小于30 A/m²，交流干擾程度評價為“弱”。

（3）測試現場排流設施，陽極地床接地良好，排流效果明顯，排流設施整體處于有效運行狀態。

（4）2022年10月，通過現場11#和12#ER腐蝕探頭采集儀數據計算腐蝕速率，結果如表 2所示。腐蝕速率均小于0.01 mm/y，腐蝕風險評價為“低”。

表 2 ER腐蝕探頭測試結果

啟示

（1）發電廠產生的雜散電流干擾范圍較大，日常要注意觀察，如在2 km范圍內新建發電廠，應提前與建設方溝通協調，共同制定預防措施。

（2）采取固態去耦合器+100 m鋅帶針對性排流措施，可以有效消除雜散電流對管道的干擾腐蝕隱患。

（3）在排流點設置智能測試樁和ER腐蝕探頭，可較為直觀判斷排流效果和管道腐蝕狀況。

作者簡介：謝書澤，1997年生，2019年畢業于東北石油大學，工學學士，助理工程師，主要從事管道腐蝕與防護、管道完整性、管道技防系統方面工作。聯系方式：18552925701，xiesz01@pipechina.com.cn。
