背景

某機場在役Φ219 mm航空煤油管道設計壓力6.4 MPa，運行壓力3.5 MPa，全長17.8 km、高程差240 m。某晚，管道在停輸回流狀態下出現壓力異常，3小時內管道靜壓下降了0.5 MPa，經初步排查，排除溫差影響，認為管道壓降可能是因泄漏導致。為盡快排查壓降原因，管道管理單位聯合搶險單位利用補板式卡具排查輸油管道泄漏點工藝，進行分段試壓，逐段縮小疑似泄漏點范圍，用時4天排查完全線管道，結合外防腐檢測、彈性波測漏技術，成功找到了管道腐蝕泄漏點，后采用帶壓焊接B型套筒方式完成管道修復。

做法

補板式卡具是利用補板短節位置的密封限制泄漏介質的擴散，通過短節連接支管將泄漏介質引流至安全區域，在缺陷區域創(chuàng )造安全的補板焊接環境來進行搶修的方法，適用于損傷長度小于50 mm的油氣管道帶壓修復（圖 1），其中焊接短節、帶壓開孔是在役管道注氮升壓、壓力監測、查找漏點的常用工藝。

圖 1 補板式卡具搶修的常規應用

該航油管道異常壓降后，航油已回流至泵站，管道內可能因泄漏進入空氣，形成油氣混合空間，若在航空煤油1.4%～7.5%的爆炸極限范圍內，貿然在管道上焊接短節、開孔，可能會(huì )發生著火爆炸等次生災害，造成難以估量的損失和社會(huì )影響。經過方案比選后，決定采用補板式卡具快速排查泄漏點。

首先用機械方式將補板式搶修卡具固定在管道上，通過氮氣升壓檢驗卡具與管道貼合處的嚴密性后進行帶壓開孔作業。從開孔向管道內注入氮氣，在氮氣保護的環境下焊接補板式搶修卡具，最后用氮氣穩壓，逐段驗證管道的嚴密性（圖 2），為后續外防腐檢測和彈性波測漏提供條件。

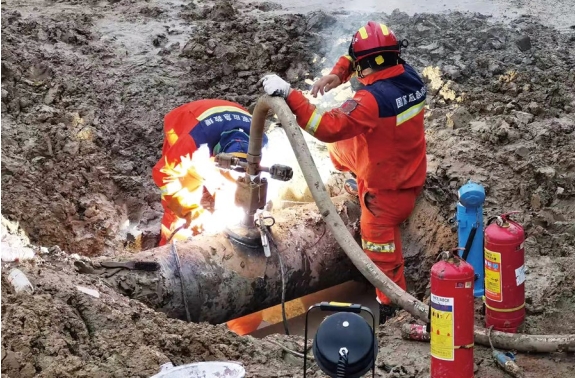

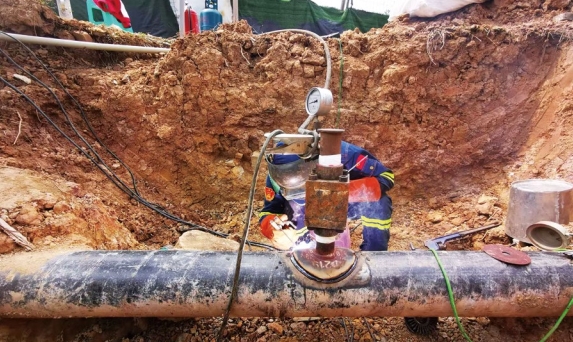

圖 2 注氮保護下帶壓焊接補板卡具及升壓驗證管道嚴密性

在漏點排查過程中，首先在管道最高點機械固定補板式卡具及帶壓開孔后，發現管道內為負壓，排除了最高點至機場段11 km管道泄漏可能。遂排查泵站到最高點的6.8 km管道范圍內，該段隨山勢敷設，部分低洼段殘存了航油，為保證排查安全，將其劃分成4段，分別通過安裝補板式卡具、密閉開孔、注氮升壓監測，最終在出站段1.5 km范圍內出現了氮氣升壓后降壓的情況，通過實地踏勘、外防腐檢測、彈性波測漏等措施，準確鎖定泄漏點，采用焊接B型套筒的修復方式，第一時間恢復了管道輸送。

啟示

補板式卡具排查輸油管道泄漏點的方式目前已實踐應用3次，效果顯著。通過拓展應用補板式卡具功能，突破了卡具僅用于管道帶壓堵漏搶修的局限，解決了管道內復雜介質條件下的密閉開孔和帶壓焊接問題，為漏點排查創(chuàng )造了條件。該方法可推廣應用于管道內介質、壓力不明晰工況下的油氣管道漏點排查，若結合外防腐檢測、彈性波測漏技術，則排查漏點效率更佳。
