黃文宏 馬鵬

西安易測管道技術有限公司

背景

某天然氣管道于2010年9月28日建成投產，管徑660 mm ，運行壓力2.4 MPa～5.1 MPa。該管道部分位置遭受電氣化鐵路雜散電流干擾，致使交流電壓數值偏大。為降低管道發生雜散電流干擾腐蝕風險，對干擾管段進行檢測評價并采取相應的治理防護措施。

原因分析

（1）干擾檢測評價。2023年4月開始，對干擾管段開展檢測評價和數據分析，管道K039#測試樁處的交流干擾程度均為“強”，應采取交流干擾防護措施；K038#和K040#測試樁處的交流干擾程度均為“弱”，無須采取交流干擾防護措施；所檢測的測試樁處斷電電位均在﹣0.95 VCSE～﹣0.98 VCSE之間，管道陰極保護達標。

（2）干擾源調查。管道K038#—K040#段與某電氣化鐵路長距離并行，垂直最小距離80 m（圖 1）。對并行段管道測試樁處進行24 h交流電流密度監測數據分析，發現交流電流密度的峰值與某鐵路通車時間相吻合，故該管段交流雜散電流干擾源主要是鐵路。

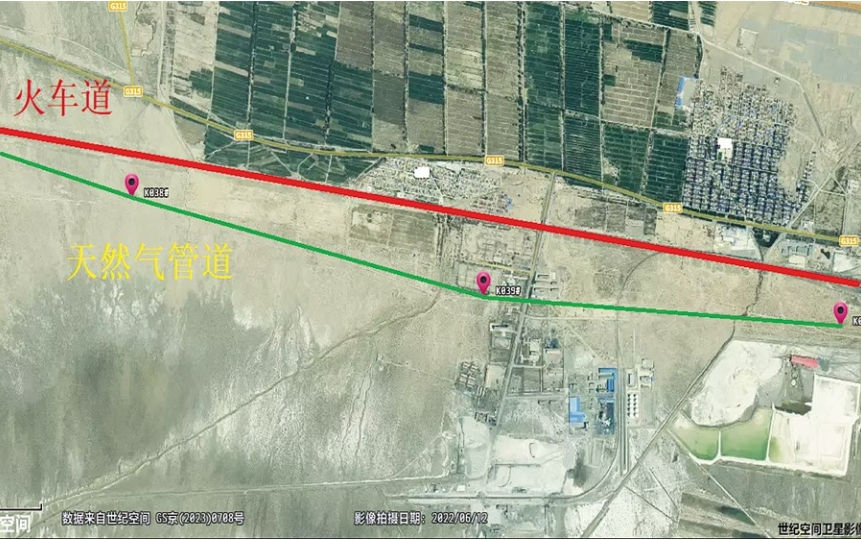

圖 1 天然氣管道與鐵路位置

防護治理

（1）干擾防護接地方式。依據GB/T 50698―2011《埋地鋼質管道交流干擾防護技術標準》第5.3.2條規定持續干擾防護常用的接地方式有直接接地、負電位接地、固態去耦合器接地。對管道K039#測試樁處采取“固態去耦合器+排流接地極”的防護措施，排流接地極材料選用和陰極保護電位接近的負電位材料鋅接地極（電位﹣1.10 VCSE）。

（2）固態去耦合器的選擇。作為直流隔離和交流導通裝置，當兩個端子之間的電壓超過直流導通閾值時，固態去耦合器呈現直流低阻抗導通模式；當兩個端子之間的電壓降低到直流導通閾值以下時，固態去耦合器重新對直流電流呈現高阻抗，切斷直流電流。固態去耦合器在遇到故障電流或雷擊電流沖擊時，內部模塊能瞬間導通，將干擾電流通過接地泄放入大地，從而起到了對管道設施和人員保護的作用（表 1）。

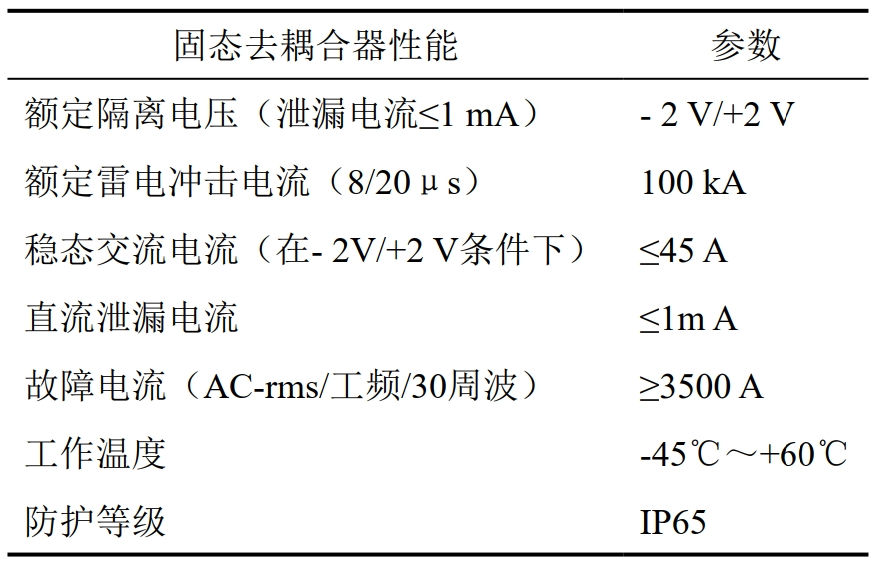

表 1 固態去耦合器性能參數

（3）其他技術措施。受地形及征地賠償等綜合因素，排流點接地極材料采用15.0 kg/支預包裝鋅陽極12支，自帶填包料和5 m電纜引線。為降低土壤電阻率，接地極周?chē)�填充化學填包料，石膏粉、膨潤土、工業硫酸鈉三種填包料比例為75∶20∶5�；靥顣r(shí)采用人工土方回填，回填土過篩，確保無夾雜磚瓦、金屬等硬物，回填時對接地極用水進行澆灌，使填包料浸透。排流電纜主要包括接地極匯流總電纜和管道排流電纜，均采用YJV22﹣0.6/1 kV 1×35 mm2銅芯電纜。

排流效果

檢測評價排流后效果，包括設施檢查、接地極接地電阻測試、接地極電位測試、排流量測試等。通過檢測數據分析（表 2），管道K039#測試樁處安裝排流設施后，交流電壓平均值由4.4 V降至0.89 V，交流電流密度平均值由103.7 A/m²降至24.2 A/m²。K038#—K040#管段的交流電流密度平均值均小于30 A/m²，其余臨近管道位置的交流電壓及交流電流密度均達到排流防護效果；地床電阻0.88Ω，小于4 Ω，交流排流量在476 mA～578 mA，排流地床開/閉合電位無變化；管道排流器安裝前后，所涉及管段的斷電電位均在﹣0.95 V～﹣0.99 V，陰保正常。

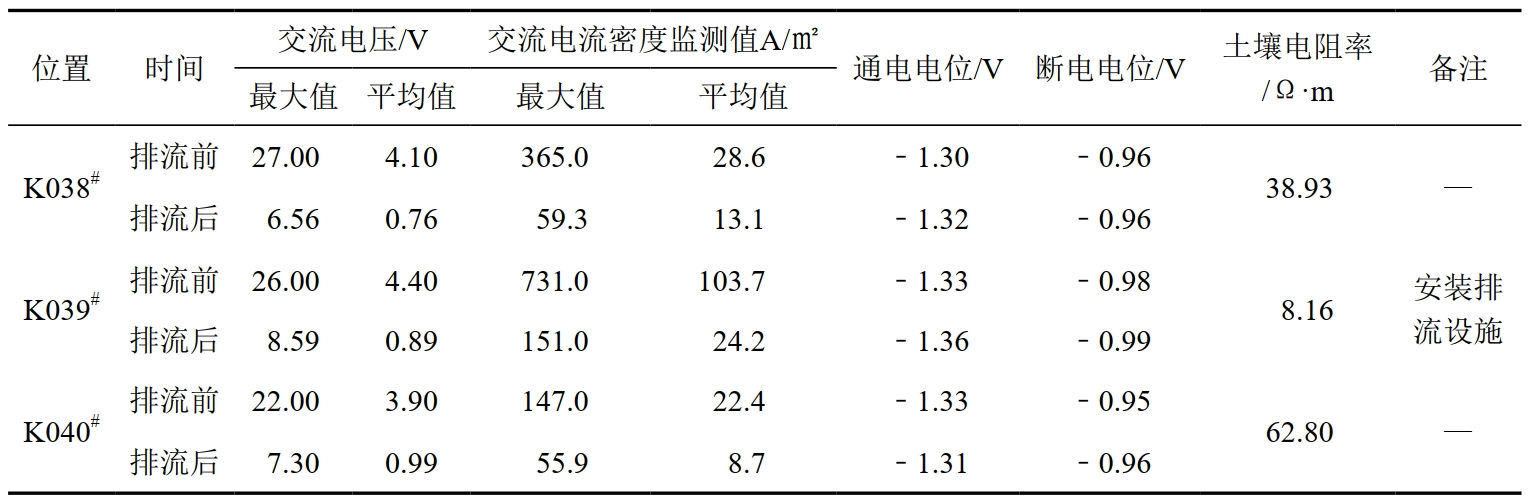

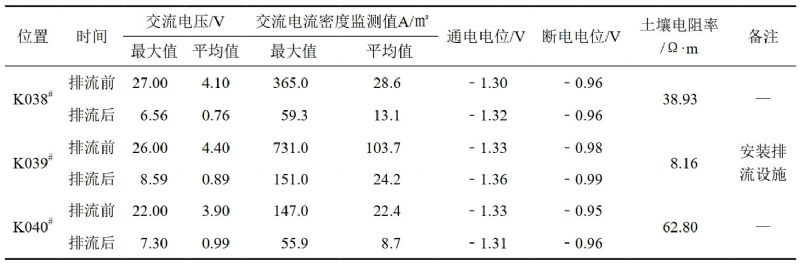

表 2 排流設施安裝后檢測數據匯總

啟示

結合治理實踐，選擇固態去耦合器既可以排交流，又可以防止管道陰極保護泄漏損失；排流接地極盡量選擇和管道陰極保護電位接近的負電位材料接地極；排流接地極地床電阻越小越有利于排流效果。建議今后繼續對雜散電流干擾管段進行檢測評價，及時治理干擾超標或陰極保護不達標位置，對安裝的排流設施依據相關標準及管理規定定期進行維護和完整有效性檢測評價。

作者簡介：黃文宏，1972年生，本科，腐蝕防護高級工程師，西安易測管道技術有限公司總經理，從事防腐及陰極保護工作24年。聯系方式：13609205183，274885098@qq.com。
