孫偉 周紅亮 童雷 袁相銘 謝文

國家管網集團華中分公司

背景

國家管網集團華中公司長沙—郴州成品油管道（簡稱“長郴管道”）起點為長嶺—株洲成品油管道湘潭分輸站，終點為湘粵兩省交界處，全程長403 km，管徑有323.9 mm、273.1 mm兩種規格。因遇連續強降雨，2022年6月9日在衡東縣水湖村段出現滑坡險情，滑坡寬約40 m、長約40 m，厚度約5 m～10 m，管道在滑坡體內長度約30 m、埋深1.7 m～1.8 m，管溝出現顯著沉陷（圖 1），經風險評價確定風險等級為高。

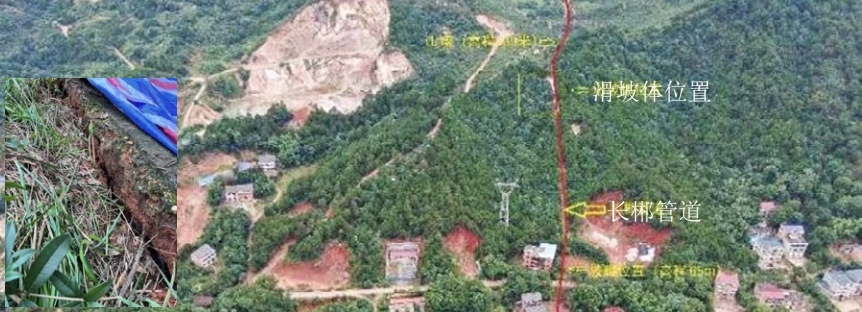

圖 1 長郴管道水湖村滑坡段地貌及管溝沉陷現狀

應急處置措施

（1）坡面防水排水。使用黏土夯填裂縫及防雨布遮蓋，明溝與盲溝相結合排水，以減少降雨入滲，提高滑坡穩定性。開挖溝槽并充填碎石，使雨水快速匯入并沿碎石滲排，既起到坡面排水效果，又不影響后續應急作業施工車輛的通行。

（2）地面變形監測。采用了人工巡查與簡易監測+GNSS地面變形監測+管體應力/應變監測的綜合監測手段，監控滑坡發展趨勢。共在滑坡區域布置了14個GNSS監測點，3個管體應力/應變監測截面，開展自動化監測數據采集和傳輸。

（3）管道應力釋放。開挖管道長度50 m，超出滑坡邊界5～10 m，開挖深度2 m，至管道底面，底面寬度為管道兩側各0.5 m（圖 2）。為防止開挖的溝槽塌落或雨水沖刷造成水土流失，對溝槽邊坡面用素砼進行噴護。同時預防坑內積水，在低洼一端埋設涵管，將匯水引向坡外。

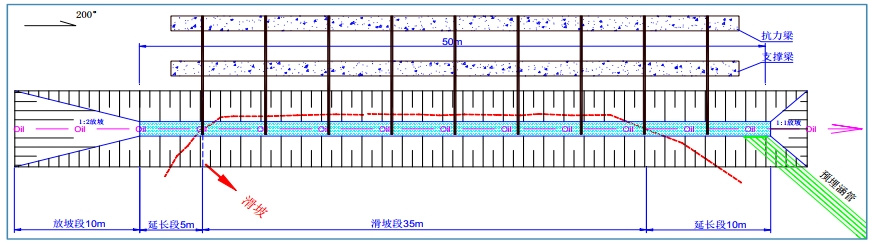

圖 2 管道開挖及懸臂梁垂吊穩管措施垂直坡面投影圖

（4）懸吊管道穩管。采用懸臂梁吊拉，利用管道處在滑坡邊緣的有利條件，將支撐梁和抗力梁設置在穩定的坡體上（圖 3）。

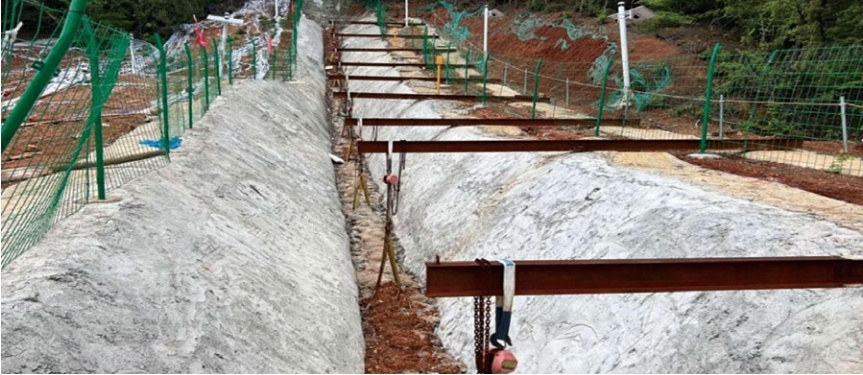

圖 3 管道滑坡應急處置效果圖

啟示

通過采取一系列應急處置措施，避免了事態進一步擴大，為管道安全度汛奠定了基礎。為最大限度消減風險，保證管道長期安全運行，開展了滑坡段永久防治方案的論證，綜合比較滑坡工程防治、管道改線繞避和定向鉆穿越等方案，最終采取了定向鉆穿越方案�；�坡是危害管道安全最為顯著的一類地質災害。應認真總結汲取本起案例的經驗教訓，定期排查、及早發現、及早處置。應加強滑坡段地面變形監測，治標治本相結合。對風險較大的管段，應考慮采取永久性防治措施，從根本上降低管道失效風險，保障管道長期安全平穩運行。

作者簡介：孫偉，1975年生，碩士，高級工程師，華中公司資產完整性管理部副經理，主要從事腐蝕控制、地災防控、高后果區管理、檢驗檢測等管道管理工作。
