劉一 祖占久 王達

國家管網集團北京管道公司

摘要：結合陜京一線天然氣管道與南水北調工程交叉處以隧道形式穿越通過的實際，從管道本體風險和外部風險管控兩個方面論述了交叉段管道保護工作及成效，并結合交匯工程特點提出了交叉段管道保護提升建議。

關鍵詞：天然氣管道；南水北調；交叉工程；風險管控

陜京一線管道于1997年投產，2008年南水北調中線干線與陜京一線管道進行交叉段改造工程作業，管道由大開挖改為以隧道形式從南水北調工程底部通過，隧道深度為27.51 m，地面跨度為147.84 m，隧道實長為159.64 m，交叉角度90°，穿越點位于保定市易縣橋頭鄉南留召村，樁號：S1cH-0551+1-S1cH-0551+2（圖 1）。

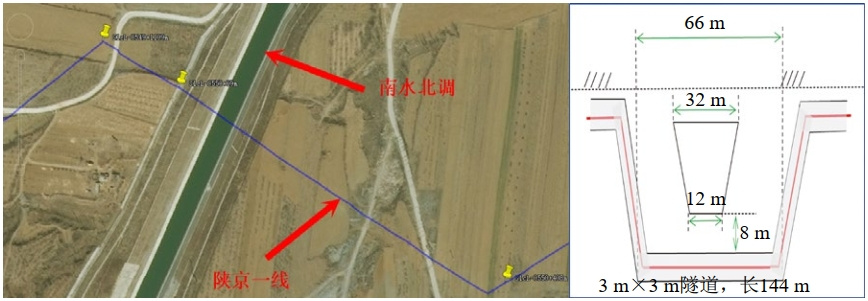

圖 1 現場航拍及剖面圖

1 交叉段管道安全風險管控

1.1  管道本體風險管控

交叉段管道隧道內部長期處于灌水封堵?tīng)顟B(tài)，檢測手段多采取間接檢測。2020年6月分公司對本段管道進行了幾何變形檢測、高清漏磁檢測，無金屬損失、焊縫異常、褶皺變形等缺陷，管道本體狀況良好。2021年4月，分公司對本段管道進行了外檢測工作，未發現外防腐層存在不可接受的缺陷點；通過ACAS法對防腐層進行評估，防腐層整體評價為一級，管道外防腐層良好。

2022年6月，分公司對隧道內管道進行直接開挖檢測，開挖隧道封口2處，采用電火花檢測管道防腐層，發現防腐層狀況良好，無剝離現象，有6處防腐層微小破損（圖 2）。

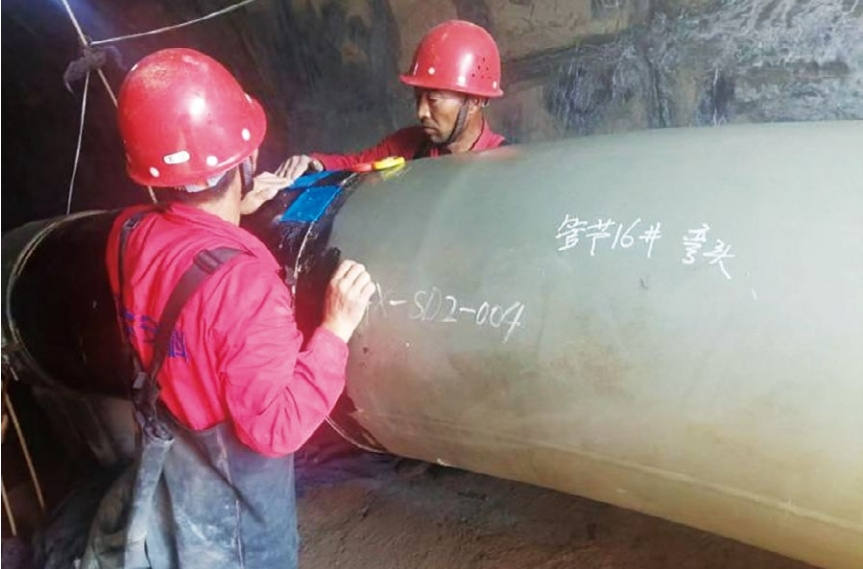

圖 2 開挖檢測現場

分公司每季度對該區域管道保護電位進行測試并及時調整陰保電位，該段管道極化保護電位小于﹣0.85 V，滿足陰極保護標準要求，管道沒有交流干擾影響，陰極保護有效。

1.2  外部環境風險管控

交叉段方圓2 km范圍內均為農田，涉及主要風險因素包括人為破壞、恐怖襲擊等，為此分公司加強與政府和公眾合作，依據《南水北調中線干線與石油天然氣長輸管道交匯工程保護管理辦法》和《國家管網集團管道保護管理規定》，圍繞外部風險管控強化“四防”措施。

在人防方面，設置四個巡檢關鍵點，巡線人員每日徒步巡檢2次，段長每周巡檢2次，其中1次為徒步巡檢。作業區線路副主任每半月對該穿越段徒步巡檢1次。巡檢重點關注交叉點200米范圍內的第三方施工行為，避免第三方破壞事件的發生。

在物防方面，在交叉區域兩側各設置1個穿越樁，2個告知欄。屬地巡護工每日巡檢過程中進行檢查維護，確保樁體完好、樁體間保持通視，報警電話清晰準確。

在技防方面，穿越段設置1套視頻監控系統對現場進行24小時監控，視頻監控信息上傳至作業區應急值班室。作業區人員每日三次通過視頻監控系統對交叉點進行檢查。

在信息防方面，與交叉區域土地所有人及南北北調現場負責人建立聯絡(luò )機制，每月進行走訪，掌握相關方施工、維護信息，做到信息及時共享。

2  結論與建議

陜京一線天然氣管道以隧道形式從南水北調工程底部通過，分公司采用內檢測、開挖檢測手段及時了解管道是否存在金屬損失、焊縫異常和防腐層破損，定期測試和調整陰保電位保證陰極保護有效，保障了管道本體安全。通過強化“四防”措施，避免了第三方施工破壞等事件的發生，有效管控了管道外部風險。

隨著陜京一線管道服役時間的延長和周邊地區社會(huì )經濟的發展，交叉段管道保護工作可能會(huì )面臨新的挑戰。針對本重大工程交匯特點，提出以下交叉段管道保護提升建議。

（1）建立檢測優先級。定期開展管道內檢測，及時修復管道本體缺陷。使用PCM對交叉點上下游一公里管道防腐層進行檢測，結合管道陰極保護情況對防腐層缺陷進行修復。安裝智能測試樁，實時監測管道陰極保護電位和雜散電流干擾情況，及時采取排流措施。定期對隧道內管道進行直接開挖檢測，確定防腐層及管道本體的完整性。

（2）完善應急聯絡(luò )機制。交匯工程雙方簽訂互保協議，建立溝通協調長效機制，全面識別交叉段風險，定期進行交流、開展應急演練。國家重大活動、重要節假日、防汛、冰期輸水期間，交匯工程雙方管理單位加強巡查和保護。當交匯工程出現緊急事故危及對方設施運行時，雙方共同采取有效應對措施，消除安全風險。

（3）壓實段長責任制。各級段長要嚴格落實崗位責任，按照《國家管網集團設計與工程建設準則》的要求，保證交叉段管道地面標識完整、通視、清晰。定期走訪管道沿線地方政府、相關部門、單位和居民，加強溝通聯系，拓寬信息渠道。建立聯合防恐網絡(luò )，對防恐局勢及時準確研判，對破壞事件做到“早預防、早發現、早報告、早處置”。

作者簡介：劉一，1996年生，2019年畢業于華北水利水電大學，北京管道石家莊輸油氣分公司易縣作業區副主任，從事天然氣管道線路管理工作。聯系方式：15538204695，liuyi13@pipechina.com.cn。
