李建軍 周煒彬 王坤 趙志濤 郭宏武

國家管網集團西南管道蘭州輸油氣分公司

背景

2023年8月11日，某原油管道沿線普降大雨，8月12日作業區區段長在徒步巡線過程中發現，某處管道上方有落水洞，經現場勘查，落水洞洞口直徑0.3 m，深1.5 m，未發現管道和光纜外露。隨后對該落水洞開挖驗證，發現管道上方有覆土，底部懸空4 m，水流向低處的下一塊臺田地延伸。作業區立即組織人員進行治理，及時消除了安全隱患。

做法

（1）原因分析。經現場勘查，該區域屬侵蝕構造低山地貌，地形相對較平坦開闊，相對高差約3 m～8 m不等，為耕地分布區；整體呈階梯狀臺地，寬10 m～25 m，坎高3 m～8 m。土質為黃土，土質均勻，結構疏松，具濕陷性。該區域地貌為臺田地，管道順臺田地敷設，由于降雨匯水導致管道上方及附近土體垮塌、塌陷形成落水洞等濕陷性跡象，且局部地段匯水沿管道敷設方向形成暗溝沖刷，從而造成管道及光纜露管、懸管。

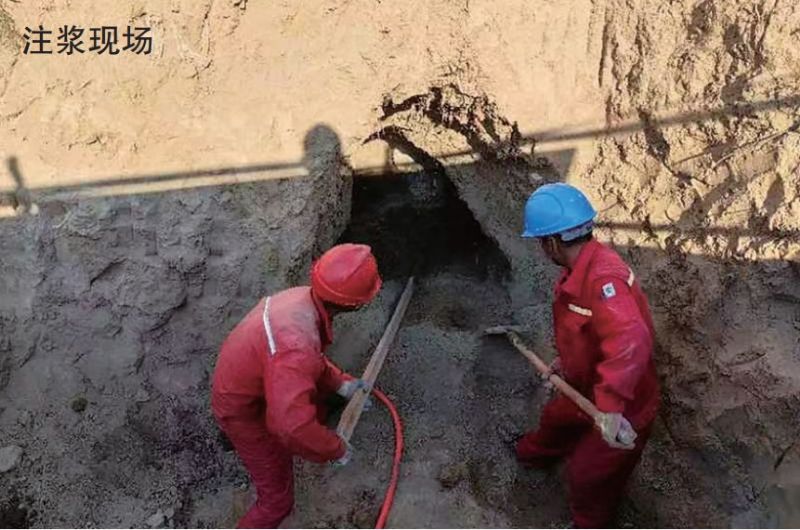

（2）整治措施。針對該隱患點特征，結合征地費用較高、施工難度較大的實際情況，制定了開挖后夯實回填塌陷區并順落水洞注漿的治理方案。具體如下。

順落水洞方向，找到落水洞底部的出水口，將出水口開挖出作業坑，用草袋裝填相應比例的二八水泥土將出水口封堵壓實，確保只流出水，不流出灰漿。

在落水洞頂部修建臨時注漿池，并在池底預留出漿口。

在注漿池內配置二八水泥土，加注清水至二八水泥土呈現流動狀，完成灰漿的制作�；覞{不能太稀也不能太稠，剛具有流動狀即可。

打開注漿池出漿口，將灰漿順落水洞自上而下注入。為了避免損傷光纜，不能連續注入，若光纜在管道上方，須間隔20～30分鐘注漿一次。若光纜在管道下方，可縮短注漿間隔時間，一般15～20分鐘注漿一次。

觀察落水洞底部出水口不再出水后，打開草袋，查看注漿情況。若落水洞底部注滿灰漿，說明整個落水洞已灌滿灰漿，即可停止作業。

此段管道埋深較深，最深處可達9 m，如全部開挖，放坡寬度大、工程量多、費用高。實施注漿方案后，在保障安全的前提下，相較于傳統的大開挖回填夯實方法，大大減少開挖量和開挖風險，節約了成本和時間。

啟示

對于濕陷性黃土區域，臺田地上方的落水洞容易造成水流沿著管道向低處串水，掏空管道下方，造成管道和光纜底部懸空，需及時進行開挖驗證。為防止開挖過程中對光纜的傷害，特別是未加硅管的裸露光纜，作業區宜利用光纜夾線鉗測出光纜位置和埋深，采用人工鍬微量平鏟的方式找出光纜，利用角鋼包裹保護后才可以進行大面積人工開挖。此次搶險采取分段開挖、分段回填的方式，確保了搶險過程中的人員、管道和光纜的安全。汛期搶險可能存在降雨造成作業坑坍塌等風險，作業區及時關注天氣預報，提前在現場準備腳手架、防雨布等物資，如遇下雨及時搭建腳手架、安裝遮雨棚、修筑小型排水溝，將雨水排出，防止雨水流入作業坑，造成作業坑坍塌。

作者簡介：李建軍，1970年生，本科，工程師，現主要從事管道保護工作。聯系方式：18153692339，623946685@qq.com。
