曹強

國家管網集團廣西公司梧州作業區

摘要：應急管理工作是保障油氣管道安全運行的重要環節�；�于GIS的應急決策輔助系統，實現了所轄管道的應急資料數據、管道基礎數據的分類統一管理，以及應急響應的體系化流程化處置，為協助進行應急決策、開展管道泄漏事故應急搶險工作提供了保障。通過建立應急管理“一張圖”，為實現輸油氣管網可視化應急處置、智能化應急建設以及完善應急管理和保障機制提供了堅實基礎。

關鍵詞：長輸管道；應急決策輔助系統；應急管理

隨著智能化管網體系的加速構建與管道輸送規模不斷擴大，對應急搶險的要求也越來越高。通過構建應急決策輔助系統，對管道運行中的不確定因素進行快速響應和處理，盡可能降低管道失效后果，具有重要作用�；�于GIS的應急決策輔助系統涵蓋了管道全生命周期的重要階段，克服了包括數據準確性和統一性的制約因素，建立了與管道實際運行情況相匹配的智能化、可視化的資源模型，實現可視化管理與綜合信息分析，如管道和攔油點、集油坑及周遭水系的拓撲信息，還能及時提供泄漏管段相關的管道本體數據、基礎地理數據、受影響居民點、沿線資源和外部資源應急聯絡(luò )表、應急設備等信息。

1  應急決策輔助系統設計

在數據采集的基礎上，應急決策輔助系統將管道專題數據與周邊基礎地理信息數據進行疊加處理，通過GIS一張圖，可視化展示和查詢管網屬性和空間信息，實現智能一鍵式應急處置方案導出。通過管段海量周邊資源調取以及管道事故影響范圍模型，進行應急資源與事故點的最佳路由、拓撲關系以及屬性信息的分類展示，形成流程化事故上報與審核機制實現相關搶險隊伍的實時交流通訊。系統對泄漏管段的初期快速響應，將發揮輔助現場處置和分析決策作用。

2  應急決策輔助系統開發方法

（1）使用WebService和Message Queue。WebService是新的Web應用程序分支，可以使用標準的互聯網協議，是自包含、自描述、模塊化的應用，可以發布、定位、通過Web調用等。單純使用WebService，需要暴露很多WebService接口進行繁雜的相互調用，本系統通過結合使用Message Queue（MQ），搭建這個中間件服務器，可以在需要的時候加入不同的Queue Manager，作為架設系統信息通信的橋梁。MQ屬于比較重量級的應用，在規范化的企業流程中應用比較多，一般都作為企業級標準IT基礎結構，它的優勢在于：模塊調用解耦、異步接收請求、數據庫請求削峰。通過使用消息隊列，使得系統在使用過程中更加穩定，提高應急響應過程的速度和高可靠性。

（2）系統框架。系統整體開發架構采用面向服務的Spring Boot及HTML5+CSS3+ES6的前后端分離框架，支持主流的數據庫管理系統、應用服務器和客戶端操作系統。采用分層結構開發和設計，將界面、業務邏輯和數據分離，實現系統內部松耦合，以靈活、快速地響應業務變化對系統的需求。系統架構的升級優勢明顯：通過內嵌Servlet容器的獨立運行的Spring項目，簡化和自動配置Maven等初始化參數，準生產的應用監控。高集成度的計算模式，提高了系統的部署和開發能力。系統前端采用了最新框架的塊級作用域概念變量的解構賦值，增強操作簡便性，增加了標準化的異步解決方案。使得它成為了瀏覽器端和服務端通用的模塊解決方案。系統將開發得到的不同類型的服務文件進行集中部署，分為GIS服務、文件服務、web接口服務、數據庫服務等幾大部分。為保證系統的穩定運行及持續改進，采用開發測試環境和生產運行環境相分離的策略。系統整體架構如圖 1所示。

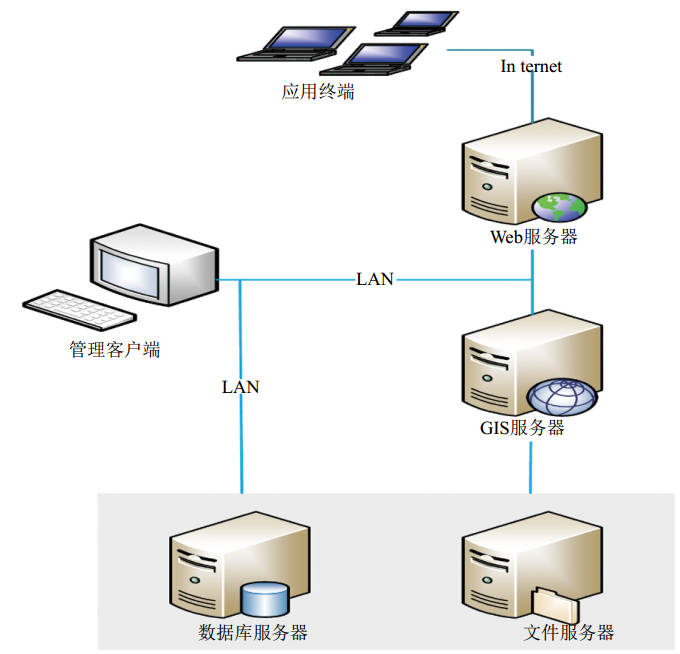

圖 1 應急決策輔助系統網絡(luò )服務架構

（3）應急范圍計算與應急資料調取。輸氣管道的潛在影響區域是依據潛在影響半徑計算的可能影響區域。潛在影響半徑可根據管道半徑和管道壓力的關系計算得出。輸油管道的影響范圍是根據漏油管段及上下游相關管段的高程和埋深計算得出。據此將管道專題數據與周邊基礎地理信息數據進行疊加處理，可調取包括物資、機具、物資庫、維搶修中心、三樁匹配（設計樁、竣工樁、運行樁）、應急說明相關數據、站場閥室工藝圖、大型特種設備機具、應急處置流程圖、應急處置示意圖、村莊范圍、應急聯絡(luò )表、集油坑、攔油點、沿線資源和外部資源、應急設備等相關應急數據。據此在地圖上完成可視化查詢與一鍵式預案導出。為應急決策提供輔助和數據參考。系統通過創(chuàng )造性的結合泄漏管段周邊地形地物和拓撲關系，從而更科學地獲取泄漏管段影響區域，精準有效地對泄漏事故進行應急處置。

3  應急決策輔助系統功能

開發搭建的應急決策輔助系統包含地圖基本功能、要素綜合查詢、應急處置、應急演練、數據維護、系統管理等六大功能模塊。涵蓋了管道的應急處置業務，包括應急流程、處置監控、資源統計、實時通訊等，主要實現以下功能。

（1）基于地理信息數據形成GIS一張圖，實現一個系統全覆蓋的理念。

（2）系統功能擴展靈活，使用方便；與主流電子導航應用結合；自動組建應急處置群聊小組，滿足信息交流互動。

（3）應急演練或應急搶險時，根據管道所在現場位置展示事故狀態下的化學品泄漏的模擬擴散范圍，為應急指揮人員提供事故狀態的實時可視化展示，發揮應急救援輔助決策作用。

（4）應急演練或應急搶險時，可一鍵生成應急預案，包括管道基礎數據、管道周邊應急資源數據、維搶修信息、應急路徑規劃及事故實時模擬預測分布圖，提高應急決策效率。

（5）通過定期應急演練實現演練過程留痕（圖像、視頻等）、演練結果評估、問題總結及演練案例共享。實現應急事故上報、處置、跟蹤全流程記錄存儲方便查閱，定期回顧。依托系統進行周期性應急演練，更能在發生管道安全事故時進行快速應急處置，規避安全風險和減少財產損失。

4  實施效果

（1）事件數字化上報�，F場人員通過現場定位、照片、視頻進行事件上報，作業區能快速判別、啟動應急預案。

（2）自動調閱管道基礎數據。包括事故管段上下游閥室流程圖、管段200 m內埋深、事故點上下游管材具體信息、環焊縫信息及周邊資源等，生成應急處置輔助方案，為現場指揮部制定搶險方案提供參考。僅查詢、調閱資料時間較傳統人工查詢方式節省至少20分鐘以上。

（3）應急處置流程化管控。針對關鍵節點、關鍵動作及時催辦，及時記錄最新進展，避免忙中出錯。

（4）利用算法程序，實時調取已建立管道社會(huì )依托資源信息。提供附近高后果區信息、沿線政府部門、沿線應急救援資源等詳細信息，第一時間聯動政府部門，聯系社會(huì )應急資源，為應急處置提供有效保障。

（5）自動建立應急處置指揮信息共享群。統一發布最新消息，傳達指令，發布現場最新照片或視頻，及時反饋現場數據信息比對結果，實現應急處置人員信息同步共享，有效提升溝通效率，為指揮部及時提供第一手消息，根據實情適時調整搶險策略。

5  結語

應急決策輔助系統可實現對管道基礎數據、管道本體數據和核心設施要素、應急資料的統一管理，以及應急響應的體系化流程化處置。系統根據泄漏管段的所屬位置，基于GIS平臺實現管道應急資源的可視化查詢與模型分析，精準有效地獲取泄漏事故區域及周邊資源，快速有效地處置管道安全風險。對于強化管道應急預案管理和保障管網安全、高效運行，具有重要價值和作用。

作者簡介：曹強，1992年生，畢業于西安石油大學油氣儲運專業，本科，中級職稱，現任梧州作業區副主任，主要從事外管道管理工作。聯系方式：18172421985，caoqiang@pipechina.com.cn。
