李多云

國家管網集團甘肅公司酒泉維搶修中心

摘要：傳統管道搶修中人工下料精度低、耗時久，焊接易受坡口組對質量、參數設置等影響，導致?lián)屝扌�率低下、焊接合格率不高。本文以三維激光掃描全自動下料系統和熊谷A-302全自動焊機為核心設備，探索全自動下料與全自動焊接技術在管道搶修中的協同應用效果，針對傳統搶修作業的痛點，結合現場搶修場景中存在的問題，提出針對性解決方案。實踐表明，全自動下料可縮短作業時長、精簡作業人員，搶修效率提升80%以上，且為焊接提供標準坡口與組對間隙，使管口焊接合格率達98%。全自動焊接通過優化焊槍停留時長、擺動加速度等參數，有效解決坡口角度差、焊道不均等問題，減少焊接缺陷。全自動下料與全自動焊接技術的協同應用，能顯著提升管道搶修的效率與質量，為大口徑油氣管道應急搶修提供可靠技術支撐，具有廣泛推廣價值。

關鍵詞：全自動下料；全自動焊接；管道搶修；焊接合格率

傳統管道搶修作業管道下料環節依賴人工測量與焊接切割，受操作人員技術水平、現場環境等諸多因素影響，測量精度和切割效率低，且人工修磨坡口很難精準控制角度使得組對間隙也不穩定，導致傳統熔化極氣體保護焊的焊接作業出現質量缺陷，管口焊接合格率僅為85%左右，從而影響搶修質量與進度。本文旨在探索全自動下料與全自動焊接技術在管道搶修中的協同應用模式，制定全自動下料系統的標準化操作流程，解決全自動焊接作業中坡口角度不對稱、焊道寬窄不均、焊層厚度不均等技術難題，實現兩項技術在管道搶修中的協同應用，提升管道搶修的效率與質量。

1  應用研究

首先，梳理傳統搶修作業中管道下料與焊接環節的主要問題。然后，針對全自動下料系統制定標準化操作流程；針對焊接作業中坡口角度不對稱、焊道寬窄不均等問題，通過全自動焊接作業優化方案加以解決。最后，通過現場試驗，驗證技術方案的可行性與有效性。

1.1  問題分析

傳統下料環節由人工進行測量與焊接切割，一般測量精度偏低，通常誤差在1 mm以上，并且切割效率低，比如完成一段管徑DN 813管道的下料需4小時左右，還需多人協同作業。傳統焊接作業環節多采用熔化極氣體保護焊，對坡口角度、組對間隙等要求較高，但人工修磨坡口很難精準控制角度，如標準要求單邊坡口角度23.5°±1.5°，實際偏差常達3°～5°；組對間隙也不穩定，如標準要求2.5 mm～4.5 mm，實際作業中常為3.0 mm～6.5 mm；此外還存在焊層厚度不均勻和保護氣體比例不滿足標準要求等問題，導致焊接作業出現焊肉過高、熔合不良、夾渣等質量缺陷，管口焊接合格率僅為85%左右。

1.2  設備選型與參數確定

全自動測量下料設備選用基于三維激光掃描的自動測量下料系統，支持DN200—DN1200管徑范圍，最大加工速度15 m/min，可兼容碳鋼、不銹鋼等多種管材。全自動焊接設備選用熊谷A-302全自動外焊機，該設備由焊接工作站、焊接小車組成，焊材為藥芯金屬焊絲，保護氣體為CO2和Ar2混合氣體（標準比例20%CO2+80%Ar2）。

在焊接作業前，根據搶修實際需求確定設備基礎參數。全自動下料時切割速度根據管材材質設定（碳鋼管道切割速度設為200 mm/min），預熱時間根據環境溫度調整（常溫下設為200 s）。全自動焊接時焊接電流峰值根據管材厚度調整（如12 mm厚碳鋼管道，峰值電流設為280 A），行走速度控制在30 cm/min～50 cm/min。

1.3  全自動下料標準化操作流程制定

（1）準備工作。在管件上畫好管道中線和圓周向基準線，確定兩端零位點，零位點與管道邊緣預留切割距離不少于100 mm；安裝切割導軌，根據管道直徑選擇匹配規格，確保導軌外邊緣與零位點間距為250 mm~350 mm；安裝主機，將鏈輪調至最低位置后安放主機；連接線纜并接通電源；調節割炬角度，安裝畫針并對準零位點，按數控系統F3鍵歸零，設置切割速度、預熱時間、管直徑等參數。

（2）管道掃描及數據計算。將激光掃描儀置于管端中間（圖 1），開機后設置掃描參數（分辨率28.0 MPts/3x，掃描范圍360°/﹣60°～90°）并啟動掃描（掃描時間約1 min 39 s），掃描過程中避免人員或物體遮擋。掃描完成后導出掃描數據至SCENE軟件，生成三維模型并導出點云數據。

圖 1 管道掃描示例

（3）切割指令生成與作業。將點云數據導入自動測量下料系統，創(chuàng )建工程并輸入參數，系統自動處理數據；進行指令計算，導出上下游端面切割指令，通過U盤將指令導入數控切割機系統。在切割機上，選擇U盤文件并復制到本機，運行切割程序。

1.4  全自動焊接問題解決方法

（1）坡口角度不對稱問題。針對維搶修中管道坡口角度差大于2°的問題，需要調整焊槍左右停留時長。利用焊接工作站的控制系統窗口（圖 2），根據坡口角度差值計算停留時長調整量，如坡口角度每小于標準值1°，停留時長減少10 ms，最大減少量不超過35 ms。

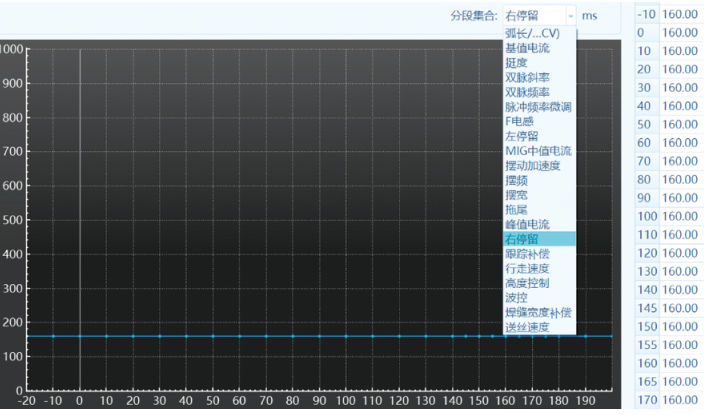

圖 2 焊槍左右停留時長調整窗口

（2）焊道寬窄不均勻問題。由于組對間隙變化不均，導致焊道寬窄不一，需調整焊槍擺動加速度。在焊接前，用焊縫檢測尺測量焊道寬窄并標記，打開控制系統“擺動加速度”對話框，按“寬窄變化每1 mm對應2～3個加速度當量”的原則調整參數。如某段焊道寬窄從3 mm變化到5 mm，變化量為2 mm，將擺動加速度在原有基礎上增加4~6個當量，提高焊槍擺幅變化的靈敏度，避免焊道兩邊墜肉或坡口未熔合。

（3）焊層厚度不均勻問題。根焊層厚度不均勻（差異達0 mm～3.5 mm）會(huì )導致導電嘴干絲長度變化，進而引發焊接參數波動。解決方法分兩步：一是在氬弧焊熱焊階段，根焊完成后用檢測尺分段測量厚度，在焊道窄處增加送絲量以增厚填充層，寬處減少或不送絲，熱焊后確保焊層厚度控制在5 mm～6 mm，若超出范圍則打磨修補；二是定期檢查導電嘴，若出現燒損，立即停機，對可能“滲銅”的位置徹底打磨清理，補焊后再繼續焊接，防止產生“滲銅”裂紋。

（4）保護氣體比例影響問題。保護氣體中CO2比例過高或過低都會(huì )影響焊接質量，一般保護氣體廠家提供的混合氣體CO2比例為20±5%。因此在焊接前需使用氣體分析儀復檢混合氣體比例，確保CO2比例在20±1.5%范圍內。

1.5  協同應用驗證方法

某DN1016碳鋼管道、破損長度1.5 m的搶修現場，采用上述全自動下料與全自動焊接技術進行搶修作業，記錄下料時間、焊接時間、人員數量、焊接缺陷率等數據，并與傳統搶修方式對比，驗證應用效果。同時，在不同管徑（DN 559、DN 813、DN 1219）、不同環境溫度（﹣10℃、25℃、40℃）下進行多次試驗，分析技術的適應性與穩定性。

2  應用效果

2.1  全自動下料應用效果

（1）效率提升。在DN 1016管道現場搶修中，全自動下料系統從測量到完成切割僅用1.8小時，相較于傳統人工下料4小時縮短作業時長55%；作業人員僅需2人，比傳統人工下料減少人員50%。在不同管徑試驗中， 管徑DN 559、DN 813 、DN 1219分別用時1.2小時、1.5小時、2.0小時，平均作業效率較傳統方式提升80%以上。

（2）精度提升。全自動下料系統測量精度達±0.1 mm，切割誤差≤0.3 mm，能精準控制坡口角度與組對間隙。在DN 1016管道試驗中，單邊坡口角度偏差控制在1°以?xún)�，組對間隙穩定在3.0 mm～4.0 mm，完全符合全自動焊接的工藝要求。

全自動下料技術憑借三維激光掃描的高精度與AI算法的智能規劃，能有效解決傳統人工下料精度低、效率低的問題，為全自動焊接提供標準的坡口與組對間隙，是提升管道搶修質量的前提保障。其標準化操作流程（從準備工作到切割作業）具有較強的可操作性，適用于不同管徑、不同環境下的管道搶修場景。

2.2  全自動焊接應用效果

（1）焊接缺陷減少。焊接后檢測結果顯示，通過調整焊槍停留時長、擺動加速度等參數，坡口兩側焊肉高度差從傳統焊接的2 mm降至0.5 mm以?xún)�，并且無熔合不良現象；焊道兩邊墜肉量從1.5 mm減少至0.3 mm，未出現未熔合缺陷。通過控制保護氣體比例（CO2比例20±1.0%）和搭建防風棚，有效減少氣孔、夾渣等缺陷，焊接缺陷率降至2%以下。

（2）焊接質量與效率提升。全自動焊接技術的焊接速度可達60 cm/min，相較于傳統人工焊接的30 cm/min，速度提升100%。在DN 1016管道焊接中，經無損檢測（射線檢測、超聲檢測），抗拉強度達到母材的95%以上，沖擊韌性在﹣20℃時仍能滿足使用要求，管口焊接合格率達98%。

全自動焊接技術通過智能控制系統對焊接參數精準調控，能有效應對管道搶修中坡口角度差、焊道不均等問題，減少焊接缺陷，提升焊接質量與效率。

2.3  協同應用效果

在DN 1016管道搶修中，全自動下料系統與全自動焊接技術協同應用，從故障發現到搶修完成總時長縮短50%；搶修作業人員減少50%。搶修完成后，管道一次性試壓合格，無泄漏現象。此外，在不同管徑試驗中，協同應用均能高效完成搶修，且隨著管徑增大，效率優勢更加明顯。如DN 1219管道傳統搶修需16小時，而協同應用僅需7小時。兩者協同應用可以形成“精準下料與高質量焊接”的一體化搶修模式，提升管道搶修的整體效率與質量。

3  結語

研究表明，全自動下料與全自動焊接技術在管道搶修中具有十分重要的的應用價值，能將管道搶修時間縮短50%以上，人員數量減少50%，管口焊接合格率提升至98%，大幅降低了管道停輸帶來的經濟損失與安全風險。本文制定的全自動下料標準化操作流程和提出的全自動焊接作業優化方案經現場試驗驗證，具有可行性與有效性，可直接應用于管道搶修作業中。此外，全自動下料與全自動焊接技術的協同應用還可拓展至不銹鋼等其他材質管道的搶修作業，且隨著管徑增大，其效率與質量?jì)?yōu)勢更加突出，尤其適合大口徑油氣管道的應急搶修。實際管道搶修作業中，應充分考慮管道搶修的特殊性，如管道應力變形導致的坡口不規則、現場空間受限影響設備安裝等問題。通過優化設備安裝方式、靈活調整參數，確保技術穩定應用。

參考文獻：

[1]吳傳磊，于雷，王翌墉.長輸管道自動在線焊接技術研究[J].石化技術，2025，32(09)：258-260.

[2]宋建昭.油氣長輸管道地面施工焊接質量檢測技術改進[J].化工設計通訊，2025，51(07)：110-112.

[3]趙來栓，趙江棟，李晨斌，等.長輸熱力管道維搶修自動焊接技術現狀與發展趨勢[J].金屬加工(熱加工)，2025(01)：31-37.

[4]蔡亮.長輸管道在線焊接關鍵技術探討[J].石油工業技術監督，2024，40(07)：28-33.

[5]賈寶連.燃氣管道泄漏帶氣搶修與安全防護[J].大眾標準化，2024(04)：106-108.

作者簡介：李多云，1998年生，二級工程師，畢業于中國石油大學（北京）油氣儲運工程專業，現任酒泉維搶修中心搶修技術崗，現研究方向為長輸管道搶修、焊接工藝優化與故障診斷工作，管道現場應急作業技術攻關等。聯系方式：19993736262，lidy09@pipechina.com.cn。
