臧國軍1 沈席偉2 李巖1 張泓2

1.中國石油長慶油田分公司油田開發事業部；2.中國石油長慶油田分公司第九采油廠



摘要：隨著油田集輸系統上游防腐工藝的逐年配套和完善，管道輸送的原油介質中腐蝕因子大量集中至下游站場，高礦化度、酸性氣體、細菌等導致站場電化學腐蝕加劇。加之站場工藝設施防腐工藝不完善，站場失效頻繁，成本壓力大，安全環保風險突出。吳起油田依據油田集輸站場工藝設施腐蝕特征，從電化學、新材料防腐兩方面著手，初步形成以“犧牲陽極+非金屬內構件”、高溫固化內防腐及專用接頭等為主體的全流程綜合防腐技術，有效地延緩了站場工藝設施腐蝕速率，控降了運行成本，降低了安全環保風險。

關鍵詞：站場失效；電化學腐蝕；新材料；綜合防腐



吳起油田地處陜西省吳起縣、定邊縣，生產區域全部位于涇河、北延河與無定河三大流域，分布有寧塞川、楊青川、周灣水庫、十字河等水系，油區南部交叉處于水源保護區、主要河流、森林公園三大環境敏感區，管理責任重大。

隨著油田開發年限的增長，綜合含水的逐年升高，地面站場系統結垢、腐蝕問題日益突出。站內工藝管網在投產時，因變徑多、彎頭多無法開展管線內防腐工作，導致管線腐蝕破漏現象頻繁發生。儲罐雖然做了內防腐，但是內壁和盤管仍腐蝕嚴重，不僅增加運行成本，也嚴重影響安全平穩生產。為減緩站場工藝設施的腐蝕速率，降低失效率，急需開展站場防腐技術研究，以期形成一套可復制、可推廣的站場綜合防腐技術。

1  站場腐蝕現狀

1.1  站場失效現狀

近年來，集輸站內工藝管網、儲罐類設施腐蝕破損頻繁，平均維護周期僅為3～4年，成本壓力大。以某采油廠為例，油田年均實施站場維護改造15座，年均花費上千萬元（圖 1），且治標不治本，安全環保風險突出，給生產運行帶來較大困難。

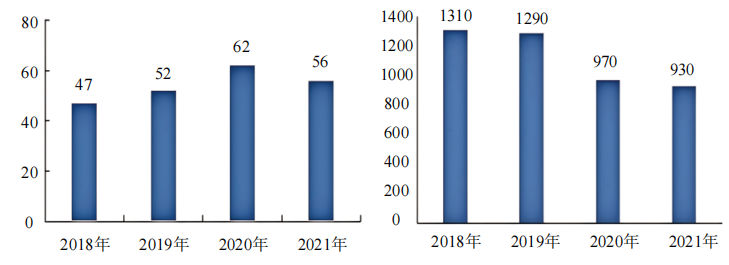

圖 1 歷年站場失效次數（左）及腐蝕改造費用/萬元（右）

1.2  腐蝕原因

油區大部分地處黃土高原，主要以黃土梁峁及溝壑地貌為主，土壤電阻率普遍在50 Ω·m以上，油田管道腐蝕類型主要以?xún)雀�蝕為主，腐蝕穿孔多發生在管體中下部，部分在焊縫附近。主要腐蝕原因如下。

（1）介質中伴有Cl-、CO2 、H2S以及雜質等，加速內腐蝕。介質普遍含有較高濃度的Cl-，油田注入水溶解氧，侏羅系延9、延10，三疊系長2、長6、長8均含H2S，電化學腐蝕、H2S應力腐蝕、沖刷腐蝕是站場工藝設施腐蝕的主要原因[1]。

（2）多層系復合開發，造成垢下腐蝕。目前共開發長8、長4+5、長6、延9、延10等10余套層系，除侏羅系外，其余層系均不配伍，管道內結垢嚴重。多層系混合開發，高礦化度水配伍性差，生成大量的鋇鍶垢，導致垢下腐蝕發生，產生嚴重的坑蝕和點蝕。

（3）原油含水率增高，腐蝕穿孔幾率增加。目前油田管輸介質平均含水率達60%，大多數集輸管道中，水相均作為外相出現在管道中，因而腐蝕穿孔概率較油田開發初期有較大增加，且隨著含水率的增高有增加的趨勢。

1.3  防腐蝕現狀

（1）化學防腐。主要以緩蝕劑為主，主體配方為各種有機胺類、氯化鋅、表面活性劑等復配，以吸附膜和氧化膜機理共同發揮作用，多方位多角度提升緩蝕率，但對于腐蝕嚴重的侏羅系站場，效果不佳。

（2）物理配套。站內工藝管網流程單元復雜，彎頭、三通、閥門較多，無法進行擠涂?jì)确栏�，因此均未配套內防腐工藝，投產1至2年后開始不同程度的發生腐蝕。儲罐類設施雖采用涂料或內襯防腐，但2至3年后開始出現涂層鼓包、脫落，內部構件腐蝕、結垢嚴重，影響功能運行。歸其原因，防腐工藝不完善是站場工藝設施腐蝕失效的最直接原因。

2  站場綜合防腐技術對策

為解決上述問題，經過逐年試點，針對站場主要腐蝕風險點及腐蝕特征，從電化學、新材料兩方面著手，綜合施策，系統防腐。針對不同的工藝流程單元，對工藝設施進行全流程防腐配套。

2.1  新建工藝管道

新建或整體更換工藝管道配套應用高溫固化內防腐及連接技術（圖 2）。針對鋼制裸管及附件廣泛采用工廠化內防腐層預制方法，確保質量控制；同時采用先進的高速旋轉無氣噴涂工藝，噴涂之前進行嚴格的高溫熱清潔及噴砂除銹處理，經過底漆+面漆兩道TC系列環氧酚醛涂料噴涂之后再進行高溫固化，使得涂層具備優異的附著力、耐高溫性能和防腐作用。針對特殊部位使用特制的滑套，實現直管段與三通、彎頭等附件的連接[2]。通過綜合使用“工廠化預制+高溫固化內涂層+連接滑套”工藝，實現油田站場管道的全流程防腐。

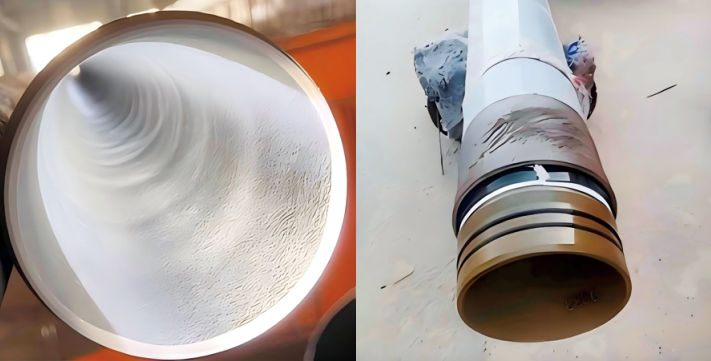

圖 2 高溫固化內涂層（左）及連接滑套（右）

2.2  在用工藝管道

對在用工藝管道配套犧牲陽極短節�；�于陰極保護原理，將較活潑的金屬鋁（Al）作為陽極，與產出液和管道組成電池回路，當發生反應時，犧牲陽極優先腐蝕，從而實現對管道的保護。選用以鋁基為基礎的改性陽極，其主要成分為鋁，鋁陽極反應后的產物Al3+和陰極反應產物OH-結合，生成絮狀的Al（OH）3，為兩性氫氧化物，具有很強的吸附性和黏膜保護作用，隨著原油在管道中流動，在鋼管的內壁會(huì )形成一層均勻的薄膜，對管道起到重要的緩蝕保護作用。

將站場工藝管道劃分流程單元，在各個流程單元的有效作用距離內，配套可拆卸短節式犧牲陽極裝置，實現犧牲陽極保護。以數字化增壓站為例，在收球筒出口和外輸泵出口分別安裝改性犧牲陽極短節（圖 3），配套旁通流程，可以實現收球筒至緩沖罐和外輸泵至出站口全段流程防腐的目標，并與站外管道HCC內防腐無縫銜接。

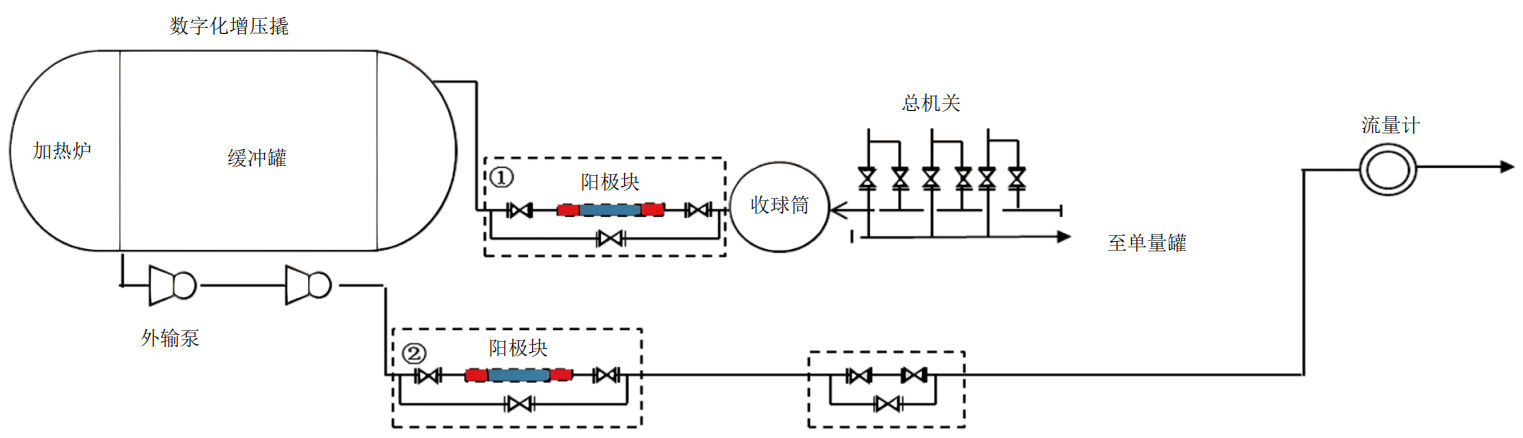

圖 3 數字化增壓站犧牲陽極短節安裝示意圖

2.3  儲罐類設施

對儲罐類設施配套“犧牲陽極塊+玻璃鋼內構件”。根據儲罐構造特點，對陽極工作電流、保護電位、防護面積、加工尺寸等進行優化設計，儲罐罐壁及底部均勻分布犧牲陽極塊（圖 4），實現儲罐的立體綜合防護。針對除油罐內構件腐蝕、結垢導致功能失效問題，整體配套耐腐蝕、可靠性高、使用壽命長的玻璃鋼內構件（圖 5）。

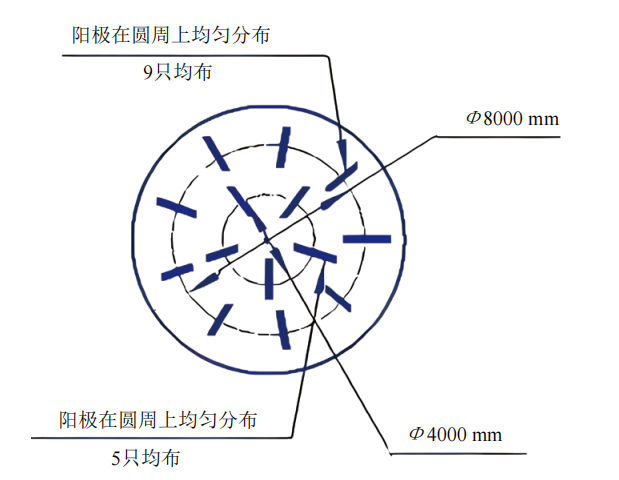

圖 4 儲罐犧牲陽極塊分布圖

圖 5 儲油罐玻璃鋼內構件

3  防腐技術效果評價

3.1  高溫固化內防腐及連接技術

在某采油廠起三轉侏羅系配套，實現了工藝管道及附件的無漏點防腐 。經比對，進口端與出口端水樣總鐵穩定在7 mg/L，運行3個月后，涂層及彎頭、三通等連接處完好，整體防腐效果顯著。

3.2  犧牲陽極短節

在某采油廠畔37-58等16座站場試驗，單根鋁基陽極（Al）質量為40 kg，經比對，配套前、后平均腐蝕速率下降50%以上（表 1），陽極前、后端總鐵下降明顯（表 2），對投用較早的薛十一增、畔37-58等拆卸稱重后，折合有效期為9～10個月。

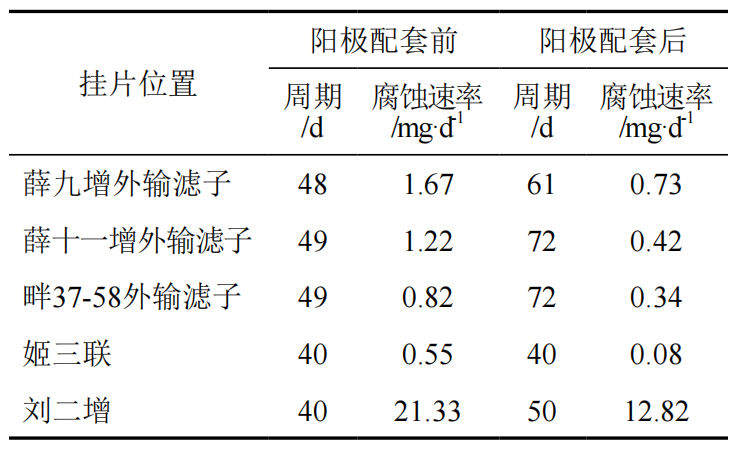

表 1 犧牲陽極短節安裝前后腐蝕速率對比

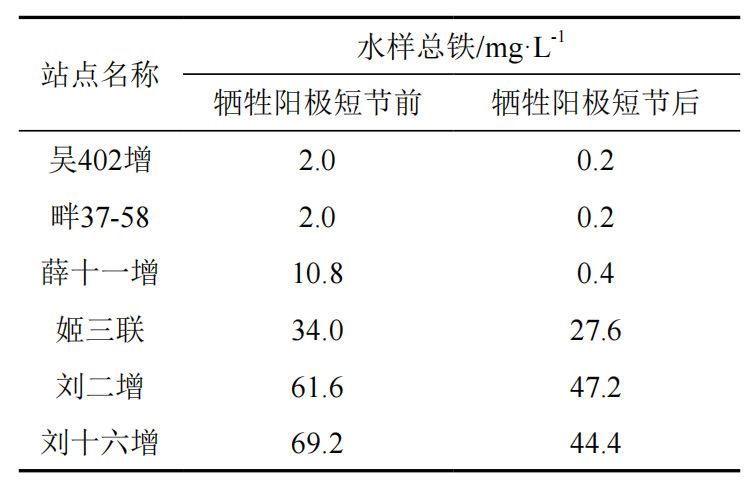

表 2 犧牲陽極短節前、后端水樣總鐵對比



3.3  犧牲陽極塊+玻璃鋼構件

在吳四聯1#儲油罐等10座儲罐試驗，經比對，配套后儲罐進、出口總鐵下降明顯（表 3）。

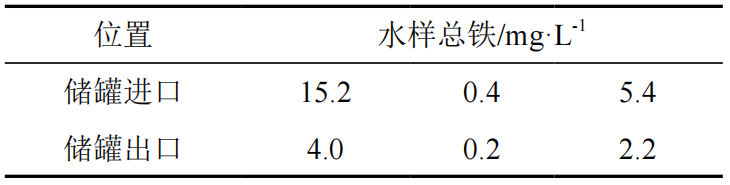

表 3 儲油罐進、出口水樣總鐵對比



3.4  經濟指標評價

相較于常規站場工藝管網更換、儲罐維護，應用站場綜合防腐技術經濟效益顯著（表 4）。

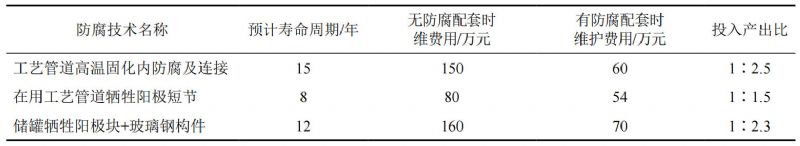

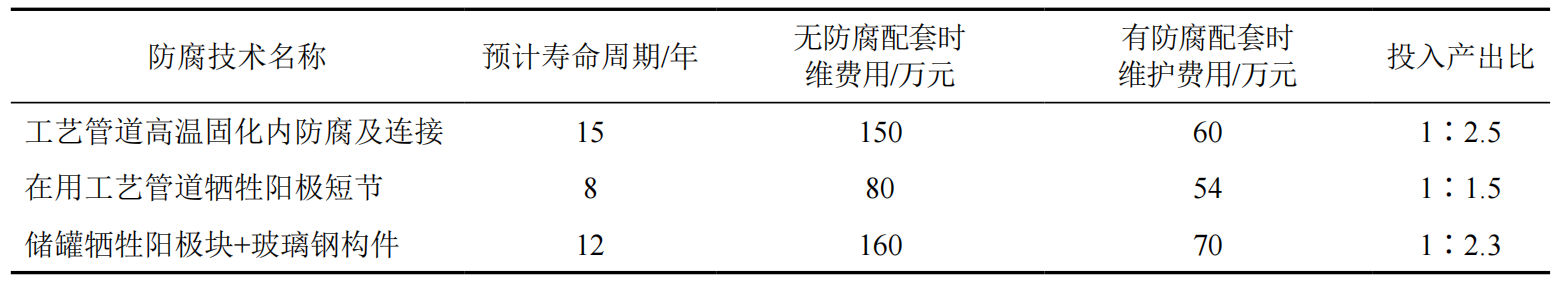

表 4 防腐技術經濟效益評價

4  結論及建議

（1）突破了站場防腐技術瓶頸，形成以“犧牲陽極+非金屬內構件”、高溫固化內防腐及連接等為主體的全流程綜合防腐技術，防腐蝕效果顯著。

（2）針對不同站場類型、液量及水型等，需進一步試驗評價犧牲陽極短節的有效作用距離及其合理布局方式。

（3）針對三相分離器、緩沖罐等站場腐蝕失效主要工藝設施，逐步實施犧牲陽極防腐配套措施。

（4）實現站場綜合防腐技術的定型，對油田企業增效、安全環保具有重要的意義，助力站場完整性管理落到實處。



參考文獻：

[1]張建平，李明.油氣田站場腐蝕防護技術與應用[J].《油氣儲運》，2022，41(5)：32-38.

[2]王海濤.油田地面設施腐蝕防護技術規范解讀[J].石油工程建設，2020，46(4)：1-6.

作者簡介：臧國軍，1978年生，博士學歷，高級工程師，現任長慶油田油田開發事業部油田集輸科副科長，2012 年西安交通大學能源與動力學院畢業，主要負責油田管道和站場完整性管理和長輸管道大站大庫日常管理。聯系方式：15829695568，Zgj_cq@petrochina.com.cn。
