摘要：針對管道環焊縫開挖驗證中發現的補口位置銹蝕問題，結合不同地貌土壤環境特征，深入分析了在陰極保護電位達標情況下依然發生腐蝕的內在機理。研究確認，補口失效是陰極保護屏蔽效應、土壤環境差異及施工質量因素共同作用的結果�；�于對35道環焊縫開挖樣本的定量分析，系統闡述了補口失效的主要模式及其與腐蝕程度的關聯性，進而提出了優化補口材料、改進施工工藝、強化陰極保護監測及實施差異化防護策略等綜合性管理措施，為提升在役管道完整性管理提供技術依據。

關鍵詞：管道補口；腐蝕機理；土壤環境；陰極保護；管理措施



長輸天然氣管道補口是管道防腐的薄弱環節，其失效會(huì )直接誘發管體局部腐蝕，嚴重威脅管道完整性與運行安全。近年來，環焊縫開挖驗證工作中屢屢發現，即便所在管段的陰極保護電位監測值符合規范要求，補口材料剝離后的管道本體表面仍存在不同程度的銹蝕。這一現象表明，常規的陰極保護電位監測手段難以有效監測與評價補口層下的真實腐蝕狀態。目前，現場補口多采用輻射交聯聚乙烯熱收縮帶（套），其施工涵蓋表面處理、底漆涂覆與熱收縮帶烘烤等多道工序。受制于野外施工條件、環境因素及人工作業差異，補口質量往往存在偏差。本文從補口銹蝕機理剖析入手，結合現場開挖調查的定量數據與不同地貌土壤環境特征，提出有針對性的管控措施，旨在為管道長期安全運行提供實踐范本。

1  問題與風險分析

1.1  補口腐蝕機理分析

（1）補口失效模式。管道補口失效主要表現為兩種形式：一是熱收縮帶與管體三層聚乙烯防腐層搭接部位密封失效，呈現剝離狀態；二是熱收縮帶與補口部位的管體、PE局部黏結差，導致熱收縮帶可從管體上輕松剝離。這些失效模式使得水分和腐蝕性物質得以侵入管道表面，引起腐蝕。

（2）陰極保護屏蔽效應。熱收縮帶屬于高絕緣且非滲透性材料，對陰極保護電流具有屏蔽作用，因此熱收縮帶的補口失效具有隱蔽性和高危險性。即使在陰極保護電位達標情況下，補口層下仍可能發生腐蝕，這主要是由于陰極保護電流無法有效穿透到剝離的補口層下方。研究表明對于存在開口缺陷的熱收縮帶補口試樣，陰極保護的效果會(huì )隨著時間推移而顯著降低。在干燥土壤中，陰極保護尚能有效作用于破損處；然而，在潮濕或飽和水分的土壤中，電解質的充分存在會(huì )加劇屏蔽效應。隨著時間延長，陰極保護電流甚至可能通過電化學作用加速涂層剝離和縫隙內的腐蝕進程[1]。

通過電化學測試發現，在飽和水分的土壤中，帶有破損并剝離的熱收縮帶試樣，其陰極保護效果在實驗后期基本失效，且腐蝕程度加劇。

對于熱收縮帶開口補口試樣，陰極保護效果隨時間延長而逐漸減弱，陰極保護電流的影響甚至會(huì )加速管體腐蝕（表 1）。

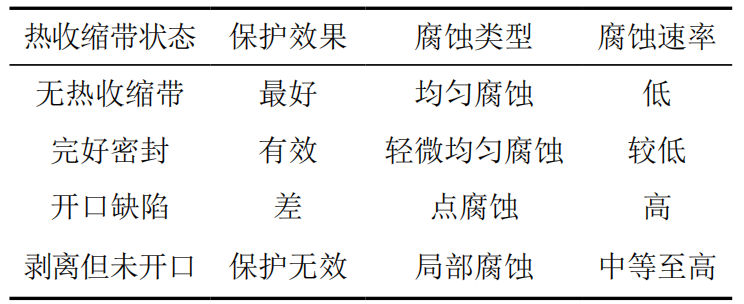

表 1 不同熱收縮帶狀態下的陰極保護效果對比

（3）施工質量因素。補口失效主要由于施工人員責任心不強、技能水平較低（如底漆漏刷、烘烤不足等）及現場監管不到位等原因導致。熱收縮帶施工為手工烘烤，加熱不均勻導致熱熔膠局部未熔融處形成空鼓；原有結構為濕膜法施工，安裝熱收縮帶時底漆已固化，熱熔膠與固化后的底漆表面黏結效果差所導致的剝離等。

1.2  土壤環境對補口腐蝕的影響分析

（1）土壤電阻率與腐蝕特性。土壤電阻率是影響腐蝕過程的重要參數，直接決定了電化學腐蝕的速率和陰極保護效果。朱加祥等[2]研究表明高土壤電阻率會(huì )直接阻礙陰極保護系統的正常運作，其案例分析中就發現因陽極埋設點土壤干燥致使土壤電阻率較高，增大了系統回路電阻，導致陰極保護系統失效，隨著土壤電阻率的增大，陰極保護電位升高（正向移動），法蘭和防腐層破損區域管道的腐蝕加劇。不同土壤類型的電阻率差異顯著，直接影響補口腐蝕的速度和形式。

①砂質土壤：通常具有高電阻率，腐蝕速率較低，但陰極保護效果較差；②黏土土壤：電阻率較低，保持水分能力強，腐蝕風險較高；③鹽堿土壤：含有高濃度鹽分，電阻率極低，腐蝕性極強；④混合土壤：腐蝕特性取決于組成成分和含水量。

（2）土壤含水量與腐蝕關系。土壤含水量是影響腐蝕過程的另一個關鍵因素，它通過改變土壤電阻率和影響氧擴散速率來影響腐蝕過程。曾冬冬[3]的研究表明在不同濕度條件下，補口腐蝕行為表現出顯著差異，其核心結論揭示了土壤濕度、補口狀態和陰極保護三者互相影響，并最終決定了補口的腐蝕行為。

①高含水量土壤（飽和濕度）：陰極保護在前期對涂層已破損并剝離和只發生破損未剝離的試樣有保護效果，但隨著時間延長，充足的電解質溶液和陰極保護會(huì )加快涂層的剝離，并由此產生嚴重的局部腐蝕；②中等含水量土壤：破損涂層試樣能夠得到完全的陰極保護，而破損剝離涂層試樣在剝離處會(huì )進一步產生更嚴重的剝離，導致試樣的嚴重腐蝕；③低含水量土壤：所有涂層在短期內都不會(huì )發生腐蝕；④干濕交替環境：破損涂層試樣腐蝕最為嚴重，隨著時間延長，其涂層會(huì )出現新的剝離和破損，剝離涂層下發生嚴重的局部腐蝕。

（3）不同地貌環境的腐蝕風險。天然氣長輸管道經過多種地貌環境，包括沙漠地區、黃土高原、山區丘陵和水網地帶等，每種地貌具有獨特的土壤特性和腐蝕風險（表 2）。

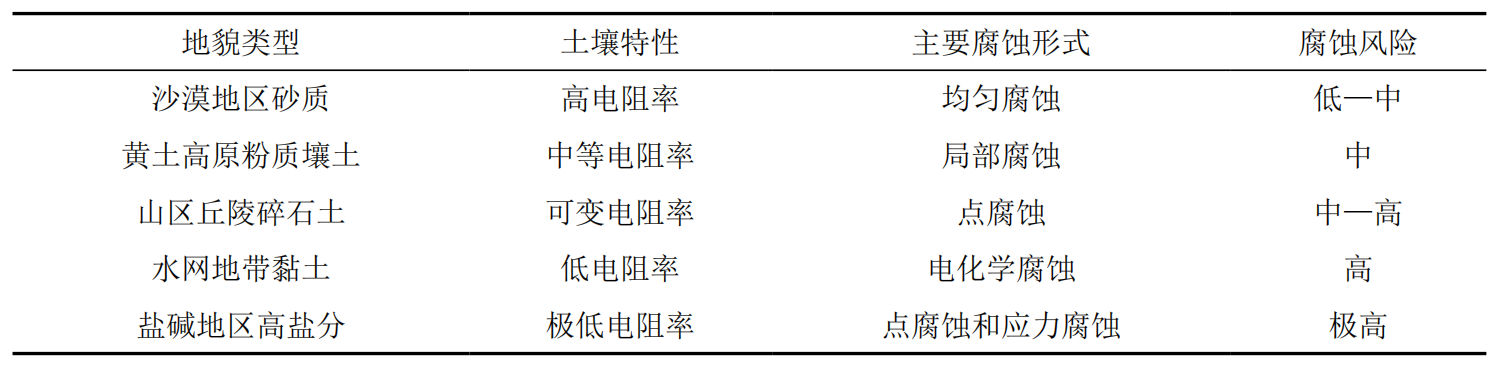

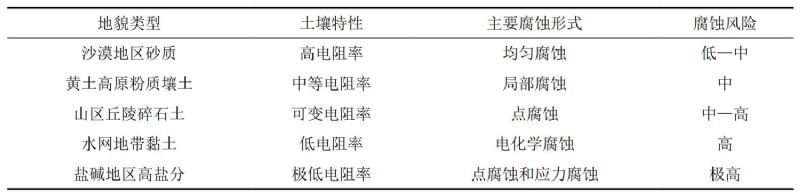

表 2 不同地貌土壤環境中的補口腐蝕形式和風險



對比分析表明，補口結構缺陷對腐蝕的影響通常大于土壤類型的影響。存在缺陷的補口試樣在腐蝕性強的鹽漬土和砂石土中更易發展為危害更大的點腐蝕，相較于黃黏土中的均勻腐蝕，風險顯著升高。

2  現場調查與定量分析

為準確評估在役管道補口的整體狀況與失效風險，本研究以開挖的35道環焊縫為樣本進行詳細勘察。被調查管道運行年限10年以上，補口類型主要為熱收縮帶（套）。

2.1  補口失效模式的定量統計

詳細記錄35個開挖點樣本的狀況并分類統計，結果如表 3所示。

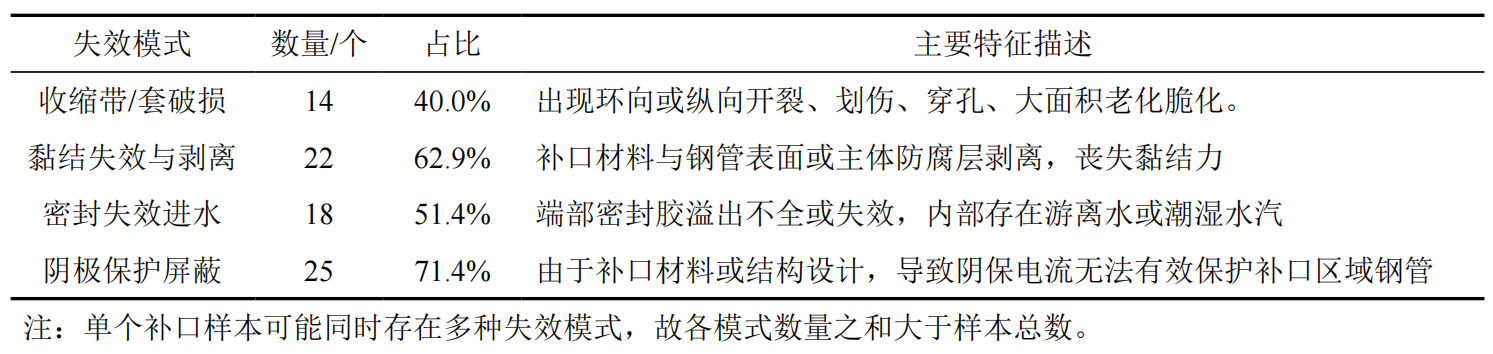

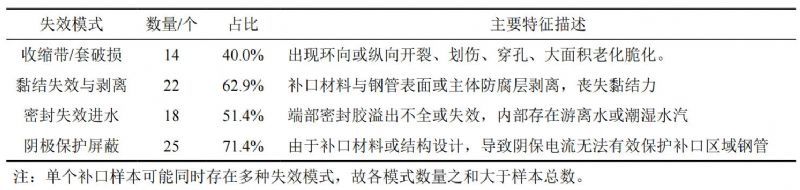

表 3 補口主要失效模式統計

數據顯示，陰極保護屏蔽現象最為普遍（71.4%），表明即便補口外觀完好，其結構也可能使管體處于陰極保護的“盲區”。黏結失效（62.9%）與密封失效（51.4%）是導致腐蝕介質侵入的直接原因，構成了補口失效的核心要素

2.2  補口下鋼管腐蝕狀況統計

根據開挖后鋼管表面的實際情況，我們將腐蝕程度分為四個等級并進行統計，結果如圖 1所示。典型補口失效與腐蝕類型現場示例如圖 2所示。

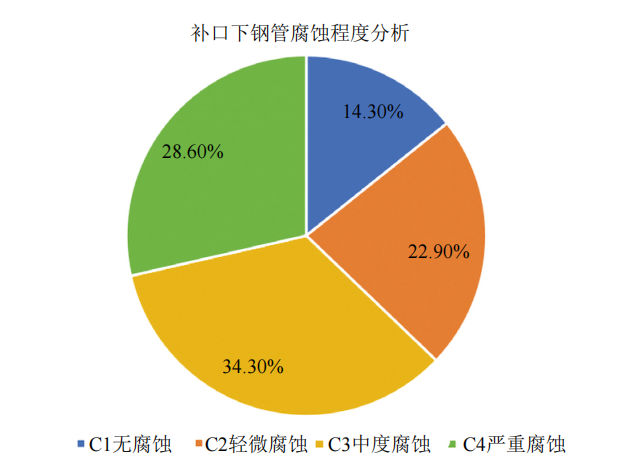

圖 1 補口下鋼管腐蝕程度分布情況

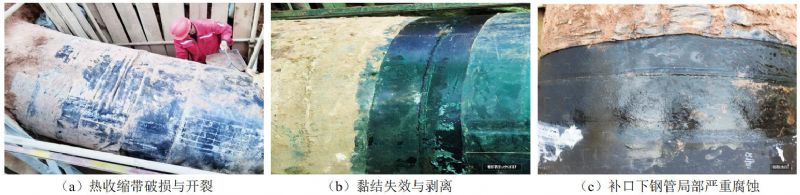

圖 2 補口失效與腐蝕類型現場

分析表明，存在可觀測腐蝕（C2至C4級）的樣本占比高達85.7%，其中中度至嚴重腐蝕（C3+C4）的樣本合計占比62.9%，證明了當前補口系統的可靠性不足，失效風險極高。

2.3  失效原因與腐蝕程度的關聯性分析

我們將補口失效模式與鋼管腐蝕程度進行關聯分析發現：

（1）所有C4級（嚴重腐蝕）樣本均同時存在黏結失效和密封失效。

（2）陰極保護屏蔽在C3和C4級腐蝕樣本中普遍存在，它加劇了在防腐層破損處的腐蝕速率。

（3）在僅有熱收縮帶破損但未發生黏結/密封失效的樣本中，腐蝕程度多為C1或C2級，說明只要底層黏結良好，陰極保護系統仍能在一定程度上發揮作用。

可見，“密封與黏結失效”是誘發補口下鋼管?chē)乐馗�蝕的必要條件，而“陰極保護屏蔽”效應則極大地提升了此風險，使得局部腐蝕在缺乏有效電化學保護下加速進行。

3  管理措施建議

3.1  補口材料優化

針對不同區段環境特征，宜選用性能更優的補口材料體系。

（1）粘彈體膠帶+壓敏膠型熱收縮帶。該組合具有良好的綜合性能，包括優異的防腐絕緣性、耐陰極剝離性、抗水滲透性及機械性能，與3PE層黏結密封可靠，長期穩定性好，且對表面處理要求相對寬松，施工便捷。

（2）無溶劑環氧涂料+壓敏膠型熱收縮帶。該體系性能穩定，黏結強度高，但對管體表面處理要求極為嚴格，施工工藝復雜。

工程實踐表明，“粘彈體+壓敏膠型熱收縮帶”體系與3PE防腐層匹配性佳，已在近年管道修復中驗證其性能達標。

3.2  施工工藝改進

嚴格控制施工環節是保障補口具備長期良好性能的關鍵。

（1）表面處理。確保補口施工與表面處理間隔不超過2小時；若出現返銹、污染須重新處理；除銹等級應達ST3級。

（2）預熱溫度控制。使用火焰加熱器均勻預熱補口部位至規定溫度。

（3）施工環境控制。環境濕度>85%或雨雪天氣時，禁止施工。

（4）過程監控。每個補口均需經15 kV電火花檢漏，確保無針孔。

3.3  檢測與評估技術提升

構建多層次檢測評估體系。

（1）內檢測技術。定期開展漏磁內檢測工作，識別潛在補口失效及管體缺陷問題。

（2）陰極保護有效性評估。關注陰極保護電流分布，識別屏蔽區域。

（3）定期開挖驗證。按照計劃開展環焊縫及補口質量驗證。

（4）數據分析與應用。整合歷史開挖數據，深入分析管道本體運行情況。

3.4  差異化防護策略

依據管道途經地貌的腐蝕風險等級，實施差異化管控策略。

（1）高腐蝕風險區（水網地帶、鹽堿地）。提升檢測頻次，采用高性能防腐材料，考慮增設CP增強系統。

（2）中等腐蝕風險區（黃土高原、山區丘陵）。應用優良補口材料，強化施工質量控制與定期監測。

（3）低腐蝕風險區（沙漠地區）。執行標準防護與常規監測維護。

3.5  維護與修復措施

針對已發生腐蝕的補口，需規范實施以下修復措施。

（1）表面處理。徹底清除補口區污物并噴砂除銹至要求等級。

（2）修復材料選擇。優先選用“粘彈體膠帶+壓敏膠型熱收縮帶”體系。

（3）修復質量控制。修復后須進行嚴格的外觀檢查、電火花檢漏（15 kV）及黏結強度測試。

4  結論與展望

本文通過現場調查與定量分析，結合土壤環境特征，得出以下主要結論。

（1）補口位置銹蝕是陰極保護屏蔽、土壤環境侵蝕與施工質量缺陷共同作用的結果。定量數據顯示，85.7%的受檢樣本存在腐蝕，62.9%已達中至嚴重程度，證實即便陰極保護電位達標，補口層下腐蝕風險依然嚴峻。

（2）定量分析明確，黏結失效（62.9%）與密封失效（51.4%） 是導致嚴重腐蝕的直接誘因，而陰極保護屏蔽（71.4%）的廣泛存在顯著加劇了此風險。土壤電阻率、含水量與離子含量是主要環境影響因素，需依據地貌風險實施差異化防護策略。

（3）通過系統化的材料優化、工藝改進、檢測強化與防護策略差異化，可有效管控補口腐蝕問題，提升管道完整性水平。

未來研究可聚焦于以下幾個方面：開發長效耐久的新型補口材料與技術；深化陰極保護電流在復雜土壤環境中分布規律研究，提升保護有效性；利用大數據與人工智能技術，構建管道腐蝕智能監測與預警系統。
