臺玉平1 崔其山2 熊偉3 趙鑫1 鄭大海3 趙慧芹2

1.國家管網集團山東公司濟寧作業區；2.青島中油華東院安全環保有限公司；3.國家管網集團儲能技術公司



摘要：針對某輸油站一臺輸油泵的高壓電機在連續運行2個月及40℃高溫環境下驅動端溫度達90℃并持續上升的異�，F象，結合設備檔案、返廠大修數據及軸瓦溫度特性研究成果，開展系統診斷與修復研究。通過振動檢測、潤滑油分析排除常規因素后，返廠拆解發現軸承接觸角超標、繞組絕緣老化及通風系統堵塞等核心問題�；�于熱平衡理論與摩擦學原理，實施軸承精密修復、繞組絕緣強化及散熱系統優化等措施，修復后電機空載溫度降至70℃，額定負載運行穩定。研究為高溫環境下輸油泵電機故障處理提供了技術參考。

關鍵詞：輸油泵電機；溫度異常；高溫環境；故障診斷；設備修復



輸油泵電機作為原油長輸管道的核心動力設備，其運行狀態直接影響管輸系統的安全性與經濟性。在夏季高溫環境中，電機常因散熱條件差、部件老化等因素出現溫度異常，若處置不及時可能導致設備停機甚至引發安全事故。魯成云[1]等通過對哈密區域輸油泵電機的研究表明，夏季軸瓦溫度異常占全年故障總數的65%以上，其中驅動端溫度超標是最常見的失效模式之一。

某輸油站輸油泵電機在2025年夏季連續運行期間，驅動端溫度突破90℃報警閾值，且呈現持續上升趨勢。該電機為德國魯爾泵配套西門子系列產品，2010年投入運行，額定功率1165 kW，轉速2985 r/min。本文結合設備檔案、返廠大修記錄及現場試驗數據，設計“現象解析—原因溯源—修復驗證”的技術路線，系統分析高溫環境下電機溫度異常的形成機制，提出針對性解決方案。

1  設備概況與故障特征

1.1  電機技術參數

根據輸油站設備檔案記錄，電機主要參數如下：工藝編號P0402，規格型號ZLMIP440/60，揚程290 m，流量1350 m³/h，配套輔機型號2NP9015，額定電壓6000 V，額定電流148 A，轉速2985 r/min，絕緣等級F級，輸送介質為原油，安裝于輸液泵區。軸承采用水平中開式自潤滑結構，潤滑油型號為美孚抗磨液壓油DTE22（ISO VG22），與魯成云研究中使用的潤滑油型號一致。

1.2  故障現象描述

2025年5月中旬，輸油站遭遇持續高溫天氣，泵房環境溫度達40℃。運行監測顯示，連續運轉2個月的P0402電機驅動端溫度從正常運行的80℃逐漸攀升（圖 1），5月14日13時達到90℃，觸發PLC系統高報警�，F場紅外熱成像圖顯示，溫度異常集中于驅動端軸承箱區域，呈現明顯的局部過熱特征。

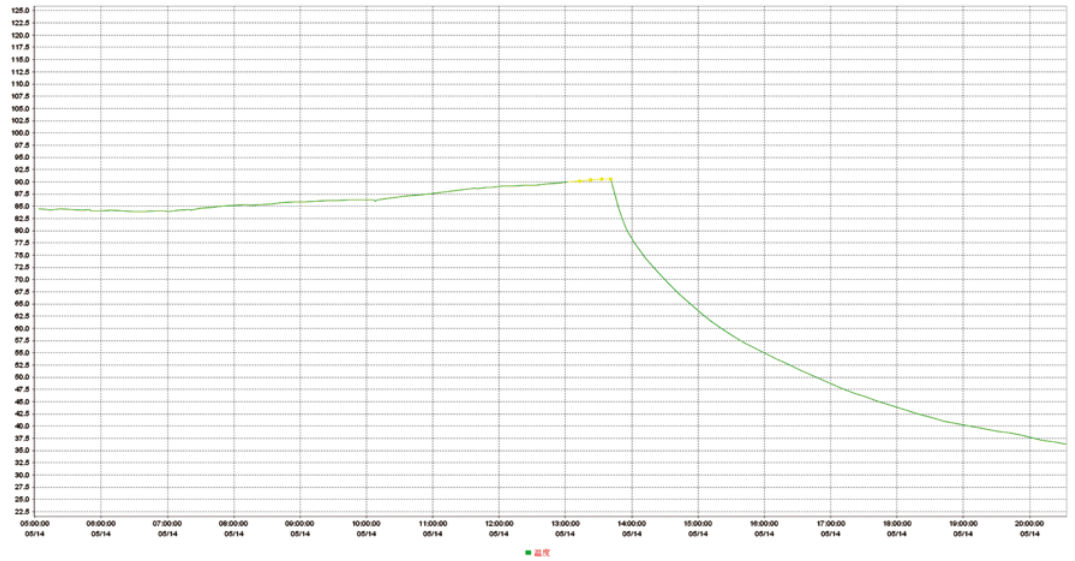

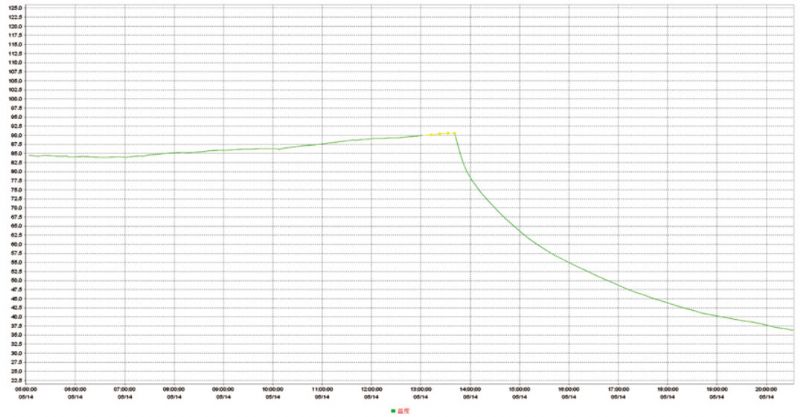

圖 1 電機驅動端溫度曲線圖

電機運行聲音無異常，振動監測數據顯示：驅動端水平方向1.8 mm/s、垂直方向1.5 mm/s、軸向1.2 mm/s，均處于ISO2372標準的A區[2]（優秀）范圍，排除劇烈振動導致的摩擦加劇因素。

2  前期故障排查

2.1  潤滑油系統檢測

按照“五定管理”要求對驅動端軸承箱進行檢查表明：①油位處于觀察窗1/2位置，符合運行標準；②油質清澈無乳化，40℃運動黏度實測21.5 cSt（標準值21±1 cSt）；③鐵譜分析顯示磨粒濃度0.02 mg/L，無異常磨損顆粒。為驗證潤滑效果，采用三級過濾方式重新加注同型號潤滑油，空載運行4小時后溫度仍維持在78 ℃～80 ℃區間（圖 2），排除潤滑油劣化或供應不足的影響。

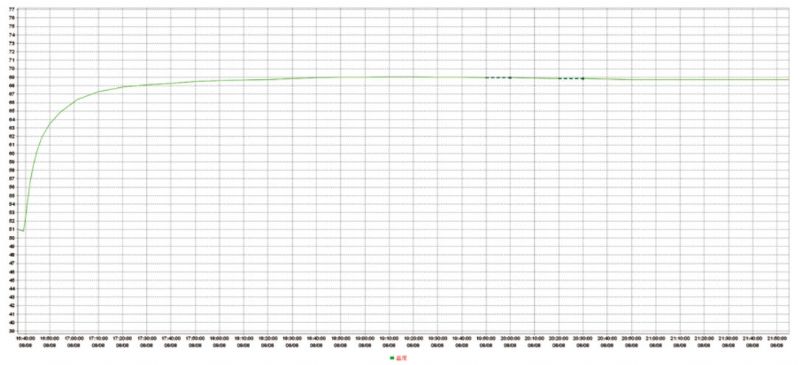

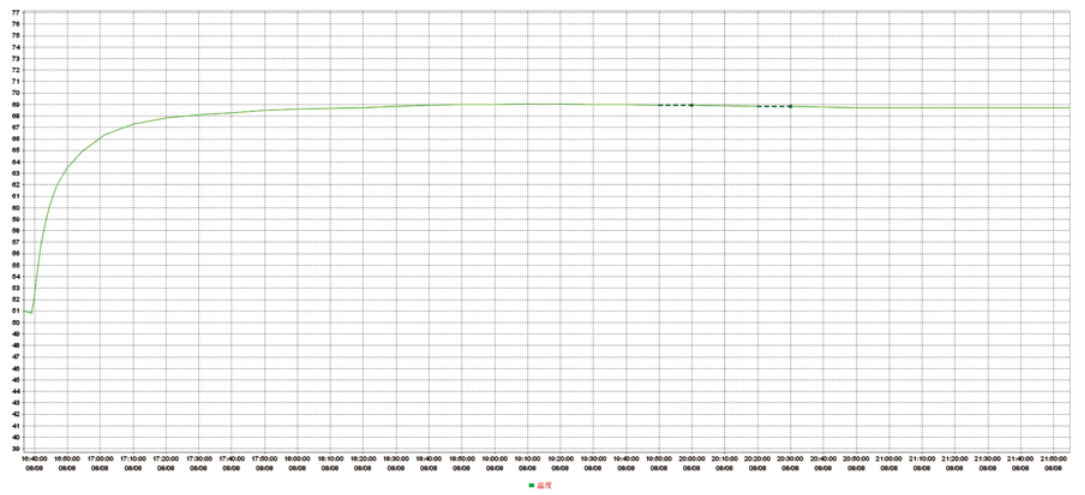

圖 2 更換潤滑油后電機空載運行驅動端溫度曲線圖

2.2  散熱條件評估

依據魯成云提出的熱平衡公式：

ΔQ＝Q1－1.29ρV（T2－T1）   （1）

式中：Q1為軸系發熱量，W；ρ為空氣密度，1.1 kg/m³（40℃時）；V為換熱空氣體積，m³；T2為軸瓦溫度，℃（90℃）；T1為環境溫度，℃（40℃）。

計算得ΔQ > 0，表明軸系發熱量大于散熱量�，F場測量顯示：①散熱風扇轉速2980 r/min（額定2985 r/min）；②電機表面溫度78℃，環境溫度40℃，溫差38℃；③通風道入口風速1.2 m/s，較設計值下降約15%。初步判斷存在散熱效率不足問題，但需進一步排查熱源強度。

2.3  電氣參數監測

通過電機智能監控系統記錄運行參數：①三相電流平衡（146 A～148 A）無明顯偏差；②功率因數0.91（額定值0.91）；③定子繞組溫度65℃（F級絕緣允許上限155℃）。電氣參數無異常，排除電氣過載或繞組短路導致的溫度升高。

3  返廠大修診斷分析

3.1  拆解檢查結果

電機返廠后，按照西門子維修規程進行全面檢測，對軸承系統、繞組絕緣狀態、風扇組件進行了試驗檢測，結果如下。

（1）軸承系統磨損。檢測結果表明：①驅動端滑動軸承接觸角實測95°，超出標準范圍（60°～85°）；②軸頸表面存在沿圓周方向的摩擦痕跡，粗糙度Ra升至1.6μm（標準Ra為0.8μm）；③頂間隙實測0.25 mm，超出允許上限（0.22 mm），側間隙0.20 mm（標準0.10 mm～0.22 mm）。根據谷文淵[3]提出的軸瓦磨損理論，接觸角超標導致油膜承載力下降，邊界摩擦加劇，摩擦系數μ從0.01增至0.03，按軸功率損失公式：

Nr＝10.5×10-4×n×M    （2）

式中，n為轉速，M為摩擦力矩，發熱量增加約3倍。

（2）繞組絕緣狀態。絕緣檢測數據如下：①定子繞組對地絕緣電阻2500 MΩ（冷態，標準≥1000 MΩ）；②介損值：1.0Un下2.25%（出廠值0.8%）；③局部放電量16 nC（標準≤20 nC）；④紫外成像顯示繞組端部存在微弱放電現象。檢測結果表明絕緣存在老化趨勢，但未達到故障閾值，對溫度異常的影響有限。

（3）通風系統堵塞。檢測結果顯示，①風扇葉片附著1.5 mm厚油污層，導致通風量下降約20%；②電機內部通風道積塵量0.3 kg/m²，熱阻增加約15%；③散熱片間縫隙堵塞率約10%，影響輻射散熱。

3.2  故障原因確認

綜合分析認為，溫度異常的核心原因包括：

（1）軸承接觸角超標導致油膜不穩定，摩擦生熱增加。

（2）通風系統堵塞降低散熱效率，高溫環境加劇熱積累。

（3）絕緣老化產生少量附加損耗，但為次要因素。

三者形成“摩擦加劇—散熱不足—高溫環境”的惡性循環，最終導致溫度失控。

4  修復措施與工藝

4.1  軸承系統修復

修復措施：①在電機制造廠更換了驅動端滑動軸承，采用錫基巴氏合金（ZChSnSb11-6）重新澆注（圖 3）；②對軸頸表面精密磨削，使其恢復Ra為0.8μm粗糙度；③按API標準調整間隙：頂間隙0.18mm，側間隙0.15 mm，接觸角75°，接觸點密度為3點/cm²。修復后進行油膜承載力測試，在2985 r/min轉速下，油膜厚度能達到0.08 mm，滿足穩定運行要求。

圖 3 電機解體更換滑動軸承

4.2  繞組絕緣強化

修復措施：①采用真空浸漆工藝（F級無溶劑環氧漆）處理定子繞組；②對定子繞組端部包扎補強，固化后介損值降至0.9%；③局部放電量控制在8 nC以下。

4.3  通風系統優化

修復措施：通過徹底清潔風扇葉片及通風道，去除油污和積塵，對風扇葉片做動平衡校正，檢測到殘余不平衡量≤28 g（ISO 1940G2.5級），同時為增加通風效果，在軸承箱外側增設導流罩，使通風量提升40%。

5  修復效果與驗證

修復后在原廠進行空載試驗合格后出廠，在輸油站完成電機原位安裝，為驗證修復效果，分別進行了空載試驗、額定功率滿負荷試驗，以及較長時間的驅動端振動溫度持續監測和記錄，結果如下。

5.1  空載試驗

原位安裝后在環境溫度35℃條件下進行空載運行測試：①驅動端溫度穩定在70℃以下，非驅動端62℃，溫差約8℃（圖 4）；②振動值：水平1.2 mm/s，垂直1.0 mm/s，軸向0.8 mm/s；③風扇通風量較修復前增加22%。熱平衡計算顯示ΔQ ≈ 0，達到熱穩定狀態。

圖 4 大修后空載運行電機驅動端溫度曲線圖

5.2  負載運行驗證

利用當季高溫環境，8月20日通過加載至額定功率1165 kW連續運行48小時進行效果驗證，結果表明：①驅動端最高溫度82℃，環境溫度38℃；②三相電流147 A，功率因數0.91；③潤滑油溫度72℃，處于魯成云提出的“最優性能溫度區間（75℃左右）”。

5.3  長期監測

2025年8月8日進行回裝，空載運行至8月12日，持續檢測5天，8月20日帶載運行至22日，持續3天。跟蹤數據顯示：①環境溫度35℃～40℃時，驅動端溫度穩定在75℃～82℃；②無溫度報警記錄；③振動、電流等參數均在正常范圍。驗證結果表明，修復措施有效解決了溫度異常問題。

6  結語

通過對電機進行返廠大修，實施了軸承、繞組和通風系統的檢測與優化，并經過空載、負荷試驗以及投運后的長期監測，證明修復措施取得了良好效果，由此得出以下結論。

（1）P0402電機驅動端溫度異常是軸承磨損、通風堵塞與高溫環境共同作用的結果，其中軸承接觸角超標是核心誘因。

（2）采用“軸承精密修復+通風系統優化”的組合方案可有效恢復電機熱平衡，修復后溫度降低20℃以上。

（3）高溫環境下輸油泵電機運維應重點關注軸承狀態監測與散熱系統清潔，按照Q/SY XG 0098—2019臥式離心輸油泵機組操作維護檢修規程要求，建議每2000小時進行一次潤滑油檢測和通風道檢查。
