王宏新

北京安科腐蝕技術有限公司

摘要：鹽堿地具有高pH值與高鹽分含量的雙重特征，這種土壤環境可能導致埋設于其中的管道面臨嚴重的腐蝕威脅。本文對鹽堿地土樣和非鹽堿地的對照土樣進行了理化成分分析，通過室內模擬實驗考察了X65管線鋼在兩種土壤中的腐蝕形貌和腐蝕速率。與此同時，在現場鹽堿地土壤埋設了ER腐蝕速率探頭，將其與實驗室試片腐蝕速率結果進行了對比。結果表明，鹽堿地土壤會(huì )加速埋地管線鋼的腐蝕。通過進一步探討腐蝕機理，為鹽堿地土壤中的管道腐蝕防護工作提供理論依據與實踐指導。

關鍵詞：鹽堿地； 埋地管道；X65管線鋼；腐蝕速率

鹽堿地具有高pH值與高鹽分含量的雙重屬性，對于未施加陰極保護或者陰極保護失效的埋地管道，因防腐層破損點與土壤接觸而形成腐蝕高風險區，會(huì )加速管道金屬材料的腐蝕，導致管壁減薄、點蝕甚至穿孔風險劇增[1]。據統計，我國西北及沿海鹽堿區域近40%的管道失效事故與土壤腐蝕直接相關，造成較大的經濟損失，并伴隨泄漏引發的嚴重生態環境污染[2-3]。研究鹽堿地土壤對埋地管道金屬材料的腐蝕機理，建立陰極保護系統失效情況下管道腐蝕預測與防護體系，是保障管道安全運行的核心課題。當前關于鹽堿地土壤腐蝕性的研究，多依賴于實驗室條件下的土壤模擬液進行模擬分析[4-6]，在一定程度上揭示了土壤腐蝕的機理，但相較于真實、復雜的土壤環境而言，其局限性仍不容忽視。本文對鹽堿地土樣和非鹽堿地對照土樣進行了理化成分分析，通過室內模擬實驗考察了X65管線鋼在兩種土壤中的腐蝕形貌和腐蝕速率。與此同時，在現場鹽堿地土壤埋設了ER腐蝕速率探頭，并將其與實驗室得到的試片腐蝕速率進行了對比。研究結果可為鹽堿地土壤中管道的腐蝕防護工作提供指導。

1  研究方法

1.1  試驗材料與介質

選用材質為X65管線鋼，裸露面積為6.5 cm2的圓形試片， 其主要化學成分（質量分數％）為: C 0.03，Si 0.17，Mn 1.51，P 0.024，Ni 0.17，Cu 0.04，Mo 0.16等。取某鹽堿地現場土壤樣品，以北京市昌平區非鹽堿地土壤為對照試樣，于實驗室進行理化性能測試（表 1）。表明鹽堿地土樣的HCO3-、 Cl-、SO42-、pH明顯高于對照土樣；兩種土壤成分可以代表典型鹽堿地和非鹽堿地土壤條件。

表 1 試樣土壤成分測試結果

1.2  實驗設計和現場布置

實驗設計土壤箱尺寸為1 m×0.8 m（圖 1），依次在鹽堿地和非鹽堿地兩種土樣中布設6個6.5 cm2的試片，埋設時間8個月，自2024年3月30日至2024年11月30日。屆時取出試片在實驗室進行腐蝕失重分析。

圖 1 實驗設計和裝置

在上述鹽堿地現場土壤環境中埋設ER腐蝕速率探頭（厚度為500 μm），與鹽堿地的金屬管道同埋深，將ER腐蝕速率采集儀放置于測試樁內，探頭和采集儀通過測試樁面板連線（圖 2）；通過陰極保護管理平臺設置探頭的采樣周期，遠程實時監測探頭的壁厚減薄情況，通過平臺自動繪制一段時間內探頭的壁厚減薄變化曲線，將壁厚減薄折算為年腐蝕速率；并與實驗室埋設試片的腐蝕速率進行比對分析。

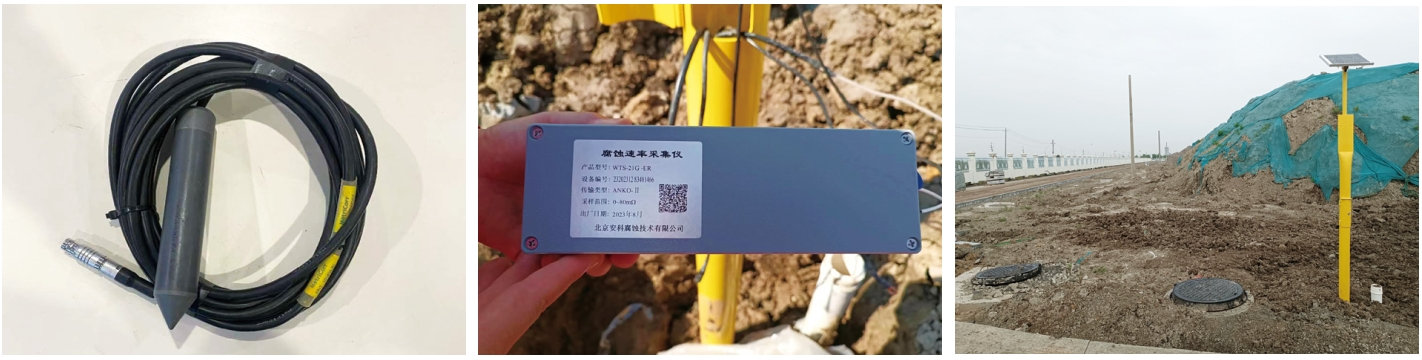

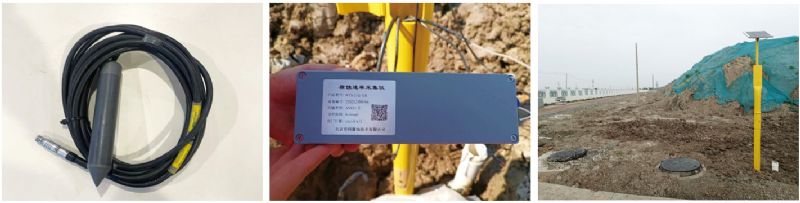

圖 2 ER腐蝕速率探頭和現場安裝圖

1.3  形貌觀察和失重測試

試片埋設8個月后取出，在實驗室對試片分別進行物理清洗和化學酸洗。前者是將試片在水中浸泡10 min左右，用毛刷清除掉表面沉積的泥土和沙子，觀察表面腐蝕產物顏色。后者是將物理清洗后的試片放入酸洗液（500 mL鹽酸，3.5 g六次甲基四胺，加蒸餾水配制成1000 mL）中，清除掉表面的腐蝕銹層，便于觀察腐蝕形貌并對試片進行失重分析。采用0.1 mg的分析天平對試片稱重，腐蝕速率計算公式為：

ν＝8.76 ×107×（W1－W2－W3）/ ρST   （1）

式中， ν為腐蝕速率，mm/y；W1為實驗前試片質量，g；W2為實驗除銹后試片質量，g；W3為空白失重樣，g。ρ為鐵的密度，kg/m3，S為試片面積，cm2；T為腐蝕時間，h。

2  結果分析與討論

2.1  腐蝕形貌分析

觀察物理清洗后（圖 3）和化學酸洗后（圖 4）的試片表面形貌，鹽堿地土壤腐蝕試片表面整體失去金屬光澤，呈現顯著的非均勻腐蝕特征，覆蓋黃褐色較厚的腐蝕產物層，大部分與金屬基體結合較為緊密，局部區域因產物剝落暴露出灰黑色基體。經酸洗后，試片出現了大面積的金屬基體減薄，呈連續的坑狀（圖 4）。非鹽堿地對照樣腐蝕試片表面腐蝕產物較薄，局部區域能明顯看到裸露的金屬基體。經酸洗后，試片表面局部出現很淺的腐蝕減薄，大部分保留了金屬基體的形貌。綜合對比可知，鹽堿地土壤明顯導致金屬腐蝕。

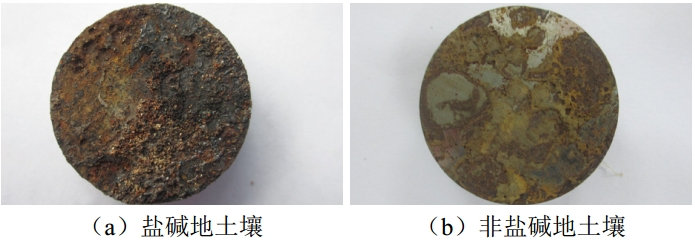

圖 3 物理清洗后的試片宏觀形貌

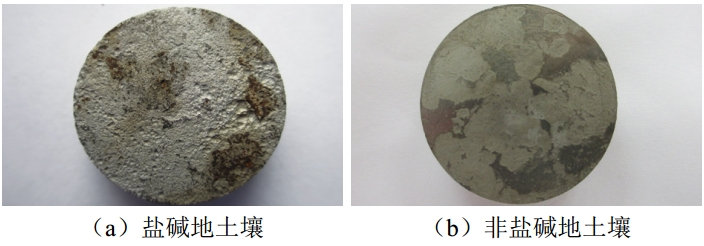

圖 4 化學酸洗后的試片宏觀形貌

2.2  腐蝕速率

結合試片在鹽堿地和非鹽堿地試樣埋設8個月后的腐蝕速率（圖 5），采用失重法計算6個平行試片的腐蝕速率，鹽堿地為0.578 mm/y，非鹽堿地僅為0.236 mm/y。結果與圖 3和圖 4的腐蝕形貌分別對應，鹽堿地試片物理清理后的表面腐蝕產物較厚、易脫落，經化學酸洗后的金屬基體表面呈現出明顯的基體減薄，腐蝕較為嚴重，對應的腐蝕速率明顯很高。與之不同的是，非鹽堿地試片經物理清洗和化學酸洗后僅局部出現了疏松的腐蝕產物膜，除試片邊緣外，依然保持了埋設前金屬基體的形貌，腐蝕速率較低。根據SY/T 0029―2024《埋地鋼制檢查片應用技術規范》，在沒有陰極保護時，試片在非鹽堿地土壤的自腐蝕速率處于0.04 mm/y～0.30 mm/y標準區間，而相同條件下鹽堿地土壤的自腐蝕速率大于0.30 mm/y；這種腐蝕速率差異進一步表明鹽堿地的特殊土壤成分會(huì )加速埋地金屬管道的腐蝕。

圖 5 鹽堿地和非鹽堿地對照土樣的腐蝕速率

為進一步確定實際腐蝕情況，于2024年7月1日在鹽堿地現場埋設ER腐蝕速率探頭，至2025年3月13日，8個多月探頭壁厚由最初的499.06μm減薄至19.75μm，陰極保護管理平臺根據壁厚減薄自動折算的腐蝕速率為0.688 mm/y（圖 6），與實驗室采用失重法計算的0.578 mm/y相差0.110 mm/y，誤差為15.9%�？紤]到現場實際的鹽堿地土壤環境，經歷了大自然春夏秋冬和干濕交替，與實驗室的鹽堿地土樣條件及成分可能不完全一致，由此會(huì )呈現腐蝕速率偏差。但探頭壁厚減薄與試片失重兩者均表明鹽堿地對金屬的腐蝕性較強，若埋地金屬管道沒有采取合理的防護措施，以大于0.5 mm/y的腐蝕速率計，在管道的設計壽命內，鹽堿地土壤會(huì )大大加速管道腐蝕泄漏風險。

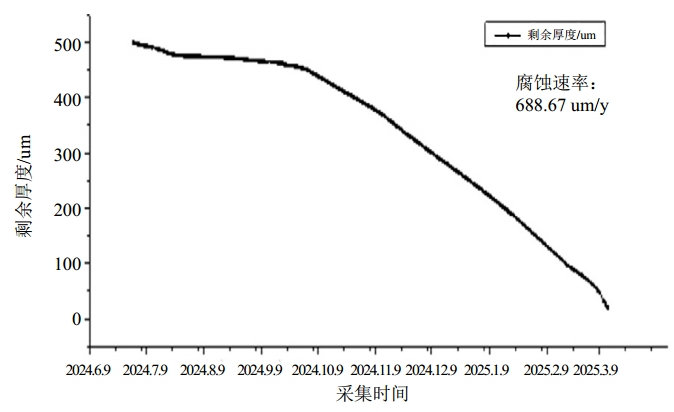

圖 6 鹽堿地現場ER腐蝕探頭剩余壁厚變化趨勢

2.3  鹽堿地土壤對金屬的腐蝕機理分析

表 1表明，鹽堿地具有高氯離子、高硫酸根離子含量，高鹽特征會(huì )顯著提升土樣的電導率，加速金屬的電化學腐蝕過程。圖 3和圖 4的試片表面形貌表明，鹽堿地土壤腐蝕后試片表面腐蝕產物明顯增多，且與金屬基體結合差，清除腐蝕產物后呈現出明顯的壁厚減薄，這是由于金屬表面的陽極氧化反應生成了鐵離子，與陰極還原反應產生的氫氧根離子結合生成腐蝕產物，而鹽堿地的高pH雖然會(huì )抑制金屬的均勻腐蝕，但是氯離子具有很強的穿透性，可以破壞表面疏松的腐蝕產物，繼續沿著腐蝕產物的周?chē)�加速金屬腐蝕，金屬表面的腐蝕微電池持續存在，進而在金屬表面形成了新的腐蝕產物，最終金屬表面將會(huì )完全被較厚的腐蝕產物覆蓋。清除腐蝕產物后，呈現出明顯的金屬基體減薄現象，表明鹽堿地的金屬腐蝕速率較高。

3  結論與建議

（1）鹽堿地土壤中金屬基體減薄較為明顯，其腐蝕速率達到非鹽堿地對照土樣的2.4倍。ER腐蝕速率探頭監測的腐蝕速率與實驗室試片腐蝕速率接近，腐蝕速率顯著超出標準規定的自腐蝕速率臨界值0.3 mm/y，實測數據高達0.688 mm/y，超標229%。

（2）從腐蝕機理分析可以看出，為了減緩鹽堿地金屬管道的腐蝕，除合理選材和增加防腐涂層外，還應實施陰極保護，即外加電流或者犧牲陽極，向金屬注入電子，抑制對陽極鐵的腐蝕。管道施加陰極保護后應監測陰極保護的效果。建議同步安裝ER腐蝕速率探頭監測裝置，評估其腐蝕速率減緩幅度。

參考文獻：

[1]程克強，孫如華，徐帥陵.新疆典型鹽漬土特征及腐蝕性對輸氣管道工程的影響研究[J].工程地質學報，2016，24(s1)：316-323.

[2]王光雍，王海江.自然環境的腐蝕與防護—大氣 海水 土壤[M]. 北京：化學工業出版社，1997.

[3]何業東，齊慧濱. 材料腐蝕與防護概論[M].北京：機械工業出版社，2005.

[4]郭昊，杜翠薇，李曉剛，等.在NaHCO3溶液中X70鋼的模擬縫隙腐蝕機理研究[J].腐蝕科學與防護技術，2008，20(5)：336-339.

[5]武俊偉，李曉剛，杜翠薇，等.X70鋼在庫爾勒土壤中短期腐蝕行為研究[J].中國腐蝕與防護學報，2005(25)：15.

[6]胥聰敏，國蓉，胡海軍，等.X80管線鋼在海濱鹽堿土壤模擬溶液中的耐腐蝕性能研究[J].鋼鐵研究學報，2010(3)：5.

作者簡介：王宏新，1992年生，碩士學歷，高級工程師，研究方向為埋地管道腐蝕、陰極保護與雜散電流干擾等。聯系方式：18240128650；wanghx@ancorr.cn。
