《管道安全保護》編輯部：10年前，國家標準《輸氣管道工程設計規范》（GB 50251―2015）正式發布和實施。這部標準總結我國天然氣管道工程建設實踐經驗，參考有關國際標準和國外先進標準，在廣泛征求各方面意見，開展多項專題研究的基礎上進行了修訂完善，為國內隨后開展的大規模天然氣管道工程建設提供了重要遵循依據。2016年，編輯部曾經有幸采訪了標準的主要起草人諶貴宇（時任中國石油集團工程設計有限責任公司西南分公司副總工程師），請他向讀者介紹了標準的起草過程和核心內容。今天我們又邀請到諶總的同事、中國石油工程建設有限公司西南分公司油氣管道室副總設計師楊汗青，與大家分享標準實施10年來，管道工程建設領域取得的喜人成就和相關的思考建議。

郵箱：guandaobaohu@163.com。

簡介

編輯部：楊總，您好！今年10月1日是《輸氣管道工程設計規范》GB 50251―2015實施十周年。您作為規范主編單位從事管道專業的副總設計師，在十周年前夕，請您向讀者介紹一下規范發布以來我國天然氣管道發展和標準使用的一些情況。

楊汗青：主編好。國家標準《輸氣管道工程設計規范》GB 50251于1994年制定，歷經2003年和2015年兩次修訂。30多年來，在管道設計單位、建設單位和運行單位的共同努力下，老一代管道設計工作者嘔心瀝血，使該標準不斷完善，對我國輸氣管道建設發揮了重要的指導作用。特別令人欣慰的是，在GB 50251―2015規范實施近十年的過程中，我國輸氣管道建設發展迅速，天然氣長輸管道總里程從2014年的5.9萬千米增長到當前的12.8萬千米，管道建設水平進一步提高，展現了以下突出成就和發展趨勢。

（1）以國家管網集團公司為主體正在加速構建和完善“五縱五橫”為骨干管網的全國性天然氣管網，互聯互通基本完成。加之全國天然氣儲氣庫配套快速建設，使天然氣的輸配可在全國范圍內靈活調度，我國經濟發展中心區域和中心城市的天然氣供應安全可靠性顯著提高。

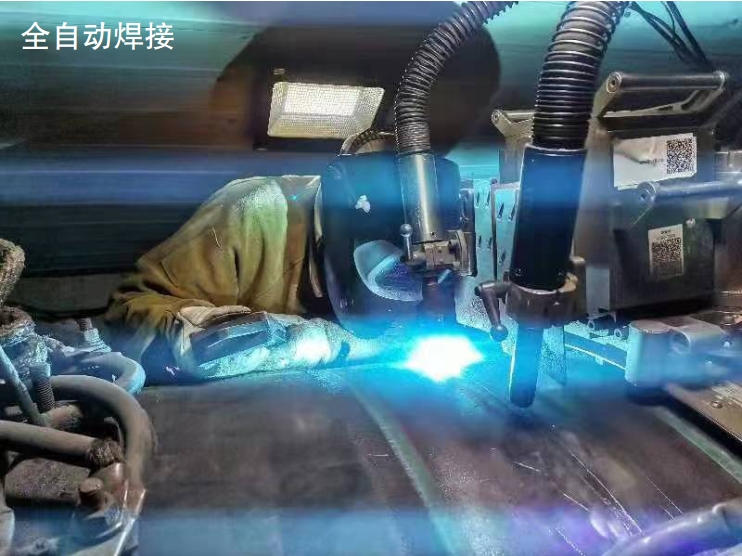

（2）首次建成管徑D1422 mm、管材L555、設計壓力12 MPa和10 MPa的中俄東線天然氣管道。還建設了陜京四線、西氣東輸三線東段和中段、西氣東輸四線等高鋼級、大口徑輸氣管道，以及正建設和設計中的川氣東送二線、長春—石家莊D1422 mm等輸氣管道。推動自動焊技術快速發展和廣泛應用，推動設計選線原則和設計理念更新。同時，在無損檢測方面，以全自動超聲檢測（AUT）、相控陣超聲檢測（PAUT）、X射線數字成像檢測為代表的數字化檢測技術在這一時期得到廣泛應用。

（3）安全、環保及合規性要求成為管道工程設計和建設考慮的首要因素。管道設計不再是單純滿足建設方的需求，還要符合運行單位對投產后安全保護的要求。各級政府相關職能部門和相關單位對管道線路路由和站場選址的意見，以及各專業咨詢機構從環境影響、安全、礦產壓覆、文物調查、地災、地震、防洪、雷電、水保、節能、職業衛生、社會(huì )穩定性等方面開展調查和預評價工作結論，都成為了管道設計過程中必須剛性執行的要求。

（4）數字化設計和移交在管道建設中廣泛應用，智能管道和智慧管網正在成為天然氣長輸管道的技術發展方向。過去十年，長輸管道站場數字化設計從單個專業的三維設計轉變?yōu)槿珜?zhuān)業協同的三維設計方式；管道線路工程數字化設計從基于CAD技術的繪圖設計進化為以數據+GIS+三維技術為基礎的多專業協同化設計方式，同時相應的數據交付標準和數字化交付技術也得到了長足發展。數字化設計成果為管道建設過程中向后續環節移交，保障了物資采購和倉儲管理、施工管理的提質增效，為建設階段的管道數字孿生體構建和移交提供了基礎。

另外，為了滿足智能管道和智慧管網建設對于“全面感知”層面的要求，長輸管道工程建設不斷研發以“空天遙感與智能巡檢技術”“應力、應變監測技術”“分布式光纖傳感技術”等為代表的新技術，并在不同的工程項目中得到應用和走向成熟。

（5）完整性管理要求貫穿長輸管道設計和建設過程。在管道工程設計的不同階段，除按照GB 50251開展管道中心線兩側各200 m范圍內地面建筑物的識別、統計，并進行地區等級劃分工作外，按照GB 32167―2015《油氣輸送管道完整性管理規范》開展輸氣管道潛在影響區域內的特定場所識別和對高后果區的識別也是管道線路設計工作的重點之一。此外，對天然氣長輸管道建設階段識別的位于高后果區的管段，在強度試壓、風險消減措施等方面除滿足GB 50251的相關條款以外，也按照GB 32167的要求剛性執行。

（6）GB 50251―2015實施近十年來，標準編制組非常重視標準使用情況調查，結合標準編制組收到的問題咨詢看，標準的使用情況總體良好。同時，為促進國際技術交流、合作與經驗分享，根據住房和城鄉建設部安排將《輸氣管道工程設計規范》GB 50251―2015翻譯為英文版，此項工作計劃2025年完成，俄文版的翻譯工作正在申報中。

編輯部：《輸氣管道工程設計規范》下一步是否打算進行修訂完善，您有何建議。

楊汗青：該規范目前仍有良好的指導作用，現尚無修訂計劃。但從《石油天然氣管道保護法》的要求來看，結合管道技術發展、利益相關方的協調性以及相關單位在標準使用過程中所反饋的情況，下一步規范修訂完善還是很有必要的，并建議重點考慮以下幾個方面。

（1）作為全文強制性工程建設規范，《輸氣管道項目規范》目前處于征求意見階段。GB 50251―2015修訂過程中需要根據該規范相關條款和內容予以相應修訂和細化。

（2）隨著自動焊技術的全面推廣應用，線路管道的選線原則需在標準中補充。隨著無損檢測技術的進步，可記錄的無損檢測方法和要求需在標準中補充，研究討論取消不可記錄的手動超聲波（UT）檢測方法。

（3）在管道地區等級劃分和強度設計系數方面，需補充完善與GB 32167《油氣輸送管道完整性管理規范》的協調性相關內容。

（4）在管道力學分析方面，標準給出了一些計算公式，如第5.1.4條輸氣管道徑向穩定性校核，下步修訂時可討論研究是否也可采用有限元法進行校核等。

（5）標準規定不全的需補充完善，如標準中無輸氣站排污池通氣管防爆區域劃分規定，需討論研究補充規定；第4.5.2條第1款，未給出桿（塔）起算點，需補充說明；討論研究補充數字化設計與數字化移交等方面規定。

（6）標準理解方面，需在條文說明中進一步說明，如第5.1.2條，強度設計系數F是否考慮了管材壁厚最負偏差；第5.3.3條，是否冷彎管也要采用此公式計算。

GB 50251―2015作為國家標準，適用于各類投資主體，有的公司基于本標準的規定編制了詳細的企業標準，在使用過程中提出的問題，規范主編單位都已做了詳細記錄。今后還需要各相關單位繼續提出問題和意見，將作為規范修訂工作重要的依據和考量。

編輯部：當前氫氣管道尤其是天然氣管道摻氫輸送是業內的熱點之一，您對此有何看法？天然氣管道摻氫對管道安全和保護有何影響？

楊汗青：氫能作為一種清潔的新能源載體，被視為人類的戰略能源發展方向之一。管道作為氫能產業體系中的中間環節，連接的是上游氫能生產端和下游的氫能消費端，輸氫管道的發展將取決于生產端和消費端的發展和需要。在輸氫管道標準、管道安全和保護方面：

（1）與氫氣管道設計相關的HG/T 22821《氫氣管道設計規范》和SY/T 7820《輸氫管道工程設計規范》等多個行業標準目前已經發布，國家標準《壓力管道規范氫用管道》正在征求意見，《氫氣輸送系統技術要求》《天然氣管道摻氫輸送技術要求》《輸氫管道系統完整性管理規范》等一系列國家標準正在制定，氫氣管道的建設標準體系正在逐步完善。

（2）對于新建的摻氫天然氣管道，設計者必將會(huì )從設計階段開始嚴格執行氫氣管道建設的現行規范，從管道材料選擇、強度設計系數、管道路由選擇和高后果區識別、安全系統設施、放空系統、氫氣泄漏監測、施工殘余應力控制等各方面確保新建管道的安全性。

（3）對于已建天然氣管道摻氫輸送：由于我國天然氣管道已經成網，不同的管道所采用的管道材料、施工質量、存在缺陷都不盡相同，如果較高比例的氫氣進入現有的天然氣管網，采用基于性能的管道設計和評價方法很難做到；如果采用基于規范的設計系數法，將需要天然氣管網降壓運行，帶來的是整個天然氣管網輸配能力的降低。因此，如果要采用現有的天然氣管道摻氫輸送，一個可能的現實選擇是將摻氫比例控制在較低水平（例如10%以下），當然具體的摻氫比例還需要根據我國天然氣管網的現狀做深入研究。

（4）對于天然氣管道摻氫后對管道安全和保護的影響，摻氫管道會(huì )新增氫損傷這一失效原因，需要予以關注。由于同體積氫的熱值僅為天然氣熱值的約1/3，各種研究結果均表明摻氫天然氣管道的潛在影響區域是小于天然氣管道的，也就是說，在管道失效影響因素和失效概率不變的條件下，摻氫天然氣管道的失效影響范圍一般是低于天然氣管道的。但氫氣的點火能極小，泄漏擴散后需要更加嚴密防范點火源。建議管道運行者和管道保護者嚴格按照有關管道完整性管理等規范和其他標準開展工作，不必過于高估天然氣管道摻氫后對管道安全和保護的影響。

編輯部：感謝您接受我們的采訪。
