一起錨擊導致海底管道原油泄漏事故

張強1 戴聯雙2

1.國家管網集團科學技術研究總院； 2.國家管網集團公司

1  事故概況
  2021年10月1日，美國B(niǎo)eta Offshore公司所轄圣佩德羅灣海底管道發生一起原油泄漏事故，現場未造成起火爆炸和人員傷亡。泄漏原油約588桶，造成從亨廷頓海灘到墨西哥北部海灘的環境污染，浮油帶面積約33 km2，距離岸邊7.5 km，總經濟損失（含清理費用）約1.6億美元，泄漏處進行換管后于2023年4月重新啟輸。
  事故管道用于將海洋平臺開采的重質原油輸送到岸邊泵站（圖 1）。建于1980年，全長27.8 km，管徑406 mm，管材X52，壁厚12.7 mm，設計壓力8.0 MPa，日常運行壓力2 MPa～4 MPa，日輸量4000桶。管道外表面包裹一層25.4 mm厚的混凝土配重層，敷設于水下29 m的海床上，管道流向自南向北，其中從平臺沿油流方向17.5 km敷設于海床，其余臨近岸邊的部分埋于海床下3.0 m～4.5 m。

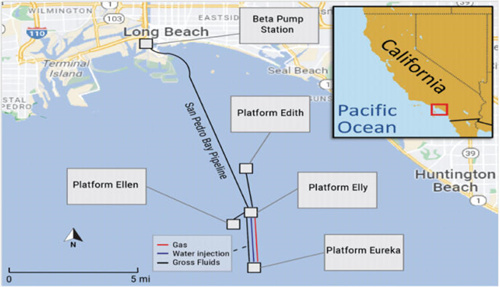

圖 1 管道路由走向

2  應對措施
  10月1日16時至2日6時，管道控制室共發現8次事故管道泄漏監測系統報警，考慮當時正在進行過濾器維護和清管等作業，且泄漏監測系統顯示泄漏位置在0 km處，值班人員判斷可能是系統誤報或者泄漏發生在平臺處而不是海底段管道，直到2日凌晨發現海面浮油后，控制中心關閉了海洋平臺上的主閥門，組織人員開始在泵站從管道進行抽油，以降低管道壓力。
  3日上午，當地成立以海岸警衛隊主導的應急指揮部，將該泄漏事件定義為重大海上事故，劃定應急指揮區，統一開展泄漏原油的監測與處置工作（圖 2）。臨時關閉了受影響的海灘，要求公眾遠離該水域，沿海岸設置12個空氣采樣點，監測相關污染物。

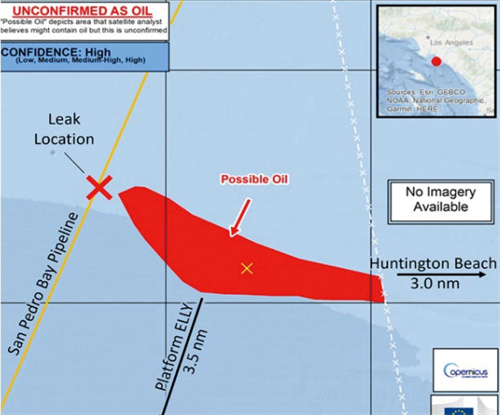

圖 2 美國國家海洋和大氣管理局繪制的污染區域

  此次泄漏油品的清理工作累計1800余人參與，到11月30日累計回收油品132桶、水油混合物8063加侖、油砂混合物964加侖、含油垃圾549 658磅和部署圍油欄4000 m。至2022年1月4日才解除了所有應急響應和監測。
  10月22日，管道企業完成了水下調查，結果顯示有1230 m管道發生偏移（圖 3），最大偏移距離32 m，在臨近管道泄漏位置處有刮痕/沖刷的跡象，管道混凝土配重層有明顯的凹陷變形。

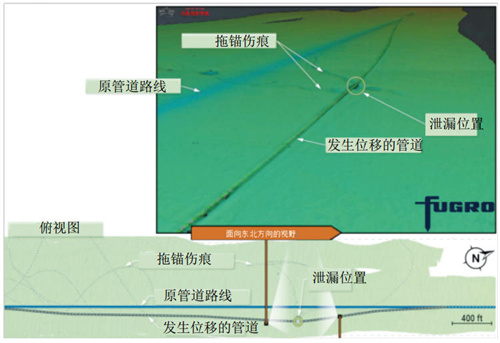

圖 3 涉事海底管道發生偏移

  對泄漏位置的管段進行超聲和磁粉檢測發現，管道直焊縫的下方表面存在長度為551.7 mm的軸向裂紋，順油流方向10:30～11:00的位置（圖 4）。為防止裂紋進一步擴展，在裂紋兩端各鉆了一個10 mm的止裂孔，采用環氧樹脂和復合包裹材料（SynthoGlass® A+ Wrap™）進行臨時堵漏。

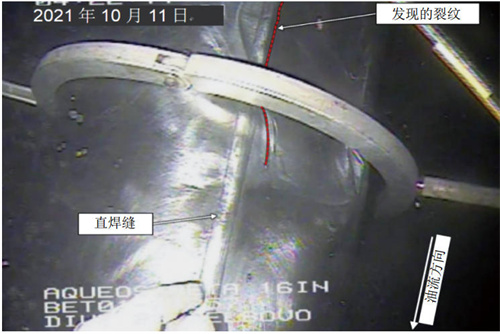

圖 4 管道變形與裂紋

  11月20日，再次檢查時發現堵漏處出現了滲漏，考慮近30 m的水深和管道變形情況，管道企業設計并制作了一種修復裝置，將一段直徑254 mm的管段以修復補丁的方式焊接到失效位置（圖 5），其材料和厚度與受損管道相同。修復補丁帶有焊接的端蓋以及用于排氣、密封的螺紋配件，底部覆蓋整個裂紋，從大約9:00延伸到12:00方向的位置，采用水下焊接，防止換管前進一步泄漏。后續在完成一系列的清管和清洗作業后，于2022年10月26日完成了對破裂點上下游共6段管道的切割并打撈至水面。

圖 5 臨時修復裝置

3  原因分析
  直接原因：管道受到外力撞擊產生凹陷變形，在長期外部環境與內部壓力的循環載荷作用下，凹陷位置出現應力集中，萌生疲勞裂紋逐漸擴展直至泄漏。
  間接原因：應急錨地與管道距離較近，且實際管道位置比海圖上標注的距離錨地邊界小30 m。發生拖錨事件后，船舶交通服務中心（VTS）未及時將相關情況反饋給管道企業，管道企業未及時開展相關檢查評估；發生泄漏后，企業員工無法及時判斷報警信息且泄漏監測系統顯示的定位錯誤，8次報警、14個小時后才完成停泵等因素綜合導致。
  （1）事故管段失效分析。
  對事故管段切割后（包括臨近的環焊縫、修復的補�。╅_(kāi)展失效分析，管材屈服強度、抗拉強度、夏比沖擊功、化學成分等符合API 5LX 的規范要求。
宏觀檢查受損管段發現明顯管體變形，順油流方向在6:00和12:00方向出現壓扁和局部凹陷，在3:00和9:00方向出現膨脹、拉伸，管道混凝土保護層出現損壞，管段從南向北端沿軸向彎曲，向外彎曲至3:00側。為了更直觀的了解變形損壞情況，采用3D掃描對管道表面輪廓進行建模（圖 6），共計觀察到3個變形特征，其中變形深度76.2 mm～12.7 mm、長度1630 mm～718 mm、寬度363 mm～129 mm。

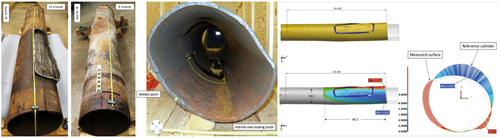

圖 6 事故管段切割與3D建模分析

  裂紋沿直焊縫焊趾處由南向北延伸，其中外表面長度457 mm、內表面長度289 mm，呈“T”字形，外表面裂紋南側起始端位于止裂孔以北38.1 mm，北側末端距焊趾20 mm。裂紋由外表面向內表面擴展，最大裂紋開口尺寸2.54 mm，由中心向兩端逐漸閉合，裂紋下方觀察到3個明顯的劃痕（圖 7），與管道軸線成約25度角。

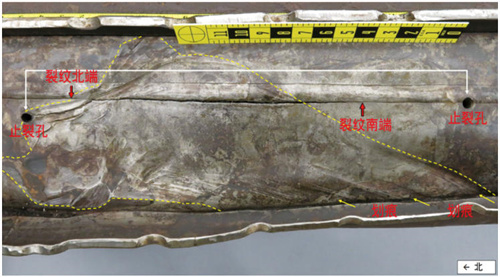

圖 7 管道外表面裂紋形態

  在裂紋南端距離止裂孔約114 mm處取樣，進行切割以觀察斷裂面（圖 8）。觀察到從外表面向外輻射呈紅褐色的彎曲區域以及外表面附近一個較淺的、更亮的平坦區域。平坦區域從外表面向外延伸約0.33 mm，顯示出從外表面向外輻射的棘輪標記特征，沒有觀察到明顯的斷裂源。在焊趾端的長度上有一系列棘輪標記，從管道的外表面向外輻射出裂紋，與漸進式斷裂機制一致（例如疲勞等），這種斷裂機制源自焊趾端的多個源主要從外表面向內表面擴展。

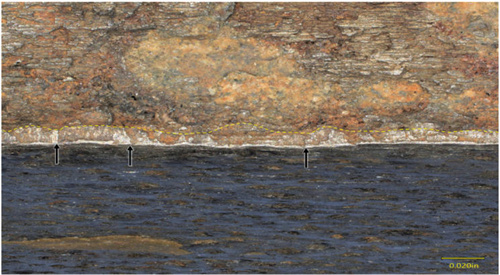

圖 8 斷裂面形態

  （2）關于拖錨情況。
  根據管道企業水下探測結果顯示，沿管道位移方向在海底形成的劃痕，與船只拖錨一致。事故調查組審查了最近一次路由檢測（2020年5月）結果，管道未出現偏移，因此將重點放到了自2020年5月到泄漏發生時間段的船只通過情況。調查泄漏點周?chē)鷧^域的船舶自動識別系統（AIS）數據顯示，2021年1月25日，在附近等待入港的集裝箱船受強風和強烈冷鋒產生的海浪影響，兩艘集裝箱船發生拖錨，錨撞擊管道導致移位并損壞（圖 9）。由于事故船只被分配的錨地位置與管道距離很近，在錨接觸管道之前，船員沒有足夠的時間在大風和海浪中絞起船錨。錨地的東南邊界和錨地西南方的應急錨地位置，在拋錨船只和管道之間沒有留下足夠的安全余量。

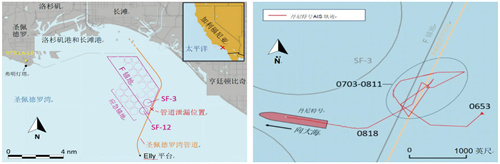

圖 9 管道與錨地位置及船只AIS軌跡

  事故調查建議，重新調整圣佩德羅灣錨地位置，增大與輸油管道之間的距離；在船舶交通服務船舶監控系統（VTS）上，增加管道路由并在海圖上實時顯示功能，一旦發現拖錨船與管道線路有交叉情況，及時進行聲光報警；制定相關工作程序，一旦發現海底管道發生侵擾時，及時通知管道企業。
4  啟示
  對穿越航道及海洋工程頻繁作業海域的海底管道，存在落錨、落物撞擊損傷及拖錨、拖網損傷的風險，如果防范措施落實不到位，則有可能發生事故。對此提出如下建議。
  （1）嚴格落實《石油天然氣管道保護法》的規定。該法第三十二條規定，在穿越河流的管道線路中心線兩側各五百米地域范圍內，禁止拋錨、拖錨、挖砂、挖泥、采石、水下爆破。因拋錨、拖錨可能造成管道直接損傷，甚至穿孔、破裂，且短時間難以修復。對此，管道在建設期要按照國家有關技術規范的強制性要求，對穿越段的管道采取增加管材強度、增大管道壁厚、提高防腐層等級、埋深在沖刷線以下等措施，盡可能降低管道發生事故的可能性，保障管道本體安全。管道建成后要嚴格依照法律禁止危害管道安全的行為。
  （2）做好海底管道巡護、保護宣傳。進一步搜集管道周邊采砂、錨地、航道、第三方施工、拋錨船舶等信息，重點面向持有采砂證的公司或個人、第三方施工單位、附近漁民和海事局等相關單位和人員，采用海上精準宣傳和陸上專項宣傳相結合的方式，介紹海底管道敷設位置、埋深等基礎信息以及海底管道保護的重要性和應急措施，及時獲取管道風險信息。
  （3）開展海底管道路由掃測和標識管理。及時組織海底管道路由掃測和風險評估，密切關注海底管道埋深、周邊海床采砂區變化發展情況和障礙物（拋錨、漁網、落物等）等，準確掌握海底管道的路由狀態。同時完善海底管道海面、入�？诤统龊？诘南嚓P(guān)標識，在海底管道出入海點設置警示標牌，海面設置實體航標或者虛擬航標，標明海底管道位置和走向。
  （4）采取多種技防措施監控預警。融合無人機巡護，提升巡護工作效率。在海底管道登陸點兩端設置高清視頻監控系統并設置電子圍欄，利用AIS虛擬航標和岸基系統設施提供船舶動態信息，對可能危及管道的船舶進行預警，動態跟蹤重點船舶，為船舶提供信息提醒，最大限度地防止或減少水上交通事故的發生；可考慮用碎石回填、混凝土壓塊、柔性防護墊等工程措施對海底管道加以保護。
  （來源：《Pipeline investigation report：Anchor Strike of Underwater Pipeline and Eventual Crude Oil Release》）

  作者簡介：張強，1986年生，高級工程師，注冊安全工程師、二級安全評價師、管道檢驗員，主要從事管道風險評價和完整性相關的研究與應用工作。先后參與制修訂行業、企業標準5項，獲得國家石油天然氣管網集團科技進步獎、中國職業安全健康協會(huì )科學技術獎、河北省石油學會(huì )科技進步獎等獎項。聯系方式：0316-2072640，zhangqiang14@pipechina.com.cn。
